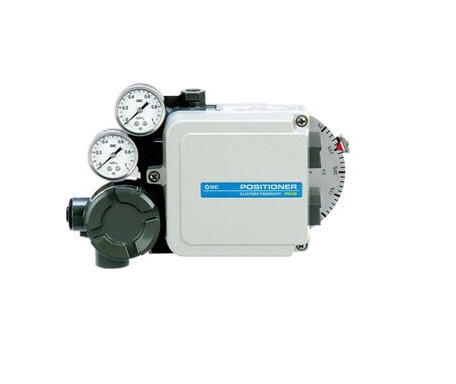

پوزیشنر الکتروپنوماتیک مدل SMC IP8100

پوزیشنر SMC IP8100



معرفی محصول



پوزیشنر SMC IP8100 یک پوزیشنر الکتروپنوماتیکی (Electro-Pneumatic Positioner) از نوع روتاری (Rotary Type) است که برای کنترل دقیق شیرهای کنترلی مجهز به اکچویتورهای پنوماتیکی ربع‌گرد (Quarter Turn) طراحی شده است. این تجهیز با دریافت سیگنال استاندارد 4 تا 20 میلی‌آمپر از سیستم کنترل، موقعیت شیر را به‌صورت دقیق تنظیم کرده و عملکرد پایدار و قابل اعتمادی را در فرآیندهای صنعتی فراهم می‌کند.



پوزیشنر IP8100 در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع شیمیایی، آب و فاضلاب، صنایع غذایی و سایر سیستم‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرد.



⸻



ویژگی‌های اصلی پوزیشنر SMC IP8100

• مناسب برای اکچویتورهای روتاری (Rotary Actuator)

• سیگنال ورودی استاندارد 4 تا 20 میلی‌آمپر DC

• قابلیت کنترل اکچویتورهای Single Acting و Double Acting

• امکان ارسال سیگنال خروجی 4 تا 20 میلی‌آمپر جهت مانیتورینگ موقعیت شیر

• مجهز به نشانگر خارجی موقعیت شیر (External Scale Plate)

• درجه حفاظت IP65 برای استفاده در محیط‌های صنعتی

• مقاومت بالا در برابر لرزش و ارتعاش

• قابلیت نصب به جای سری‌های قدیمی IP6000 بدون تغییرات اساسی

• طراحی فشرده و کم‌حجم نسبت به نسل‌های قبلی

• عملکرد پایدار در محدوده فرکانسی 5 تا 200 هرتز بدون ایجاد رزونانس



⸻



مشخصات فنی پوزیشنر SMC IP8100

مشخصه	مقدار
مدل	IP8100
نوع پوزیشنر	Electro-Pneumatic Rotary Positioner
نوع اکچویتور	Rotary (Quarter Turn)
سیگنال ورودی	4 تا 20 mA DC
مقاومت ورودی	235±15 Ω
فشار هوای تغذیه	0.14 تا 0.7 MPa
زاویه عملکرد	60 تا 100 درجه
حساسیت	کمتر از 0.5% F.S
نوع عملکرد	Single Acting / Double Acting
سایز پورت‌ها	1/4 اینچ (Rc, NPT, G)
درجه حفاظتی	IP65
دمای محیط کاری	20- تا 80+ درجه سانتی‌گراد
جنس بدنه	آلومینیوم دایکاست
استاندارد ضد انفجار	در مدل‌های سفارشی
خروجی مانیتورینگ	4 تا 20 mA (آپشنال)
نصب	Side Mount و Rear Mount



⸻



نحوه عملکرد



پوزیشنر IP8100 سیگنال الکتریکی 4 تا 20 میلی‌آمپر را از PLC، DCS یا کنترلر فرآیندی دریافت می‌کند. این سیگنال توسط سیستم نازل و فلپر (Nozzle-Flapper System) به فشار پنوماتیکی تبدیل شده و باعث حرکت شیر پایلوت داخلی می‌شود. سپس فشار خروجی به اکچویتور اعمال شده و شیر کنترلی در موقعیت مورد نظر قرار می‌گیرد. مکانیزم فیدبک داخلی نیز موقعیت واقعی شیر را اندازه‌گیری کرده و دقت کنترل را تضمین می‌کند.



⸻



مزایای استفاده از پوزیشنر SMC IP8100



دقت بالا در کنترل ولو



موقعیت شیر با دقت بالا مطابق سیگنال کنترلی تنظیم می‌شود و خطای فرآیند کاهش می‌یابد.



افزایش عمر اکچویتور



کنترل نرم و دقیق باعث کاهش استهلاک قطعات مکانیکی می‌شود.



نصب آسان



سازگار با بسیاری از اکچویتورهای ربع‌گرد موجود در بازار و قابل جایگزینی با سری‌های قدیمی SMC.



قابلیت اطمینان بالا



طراحی صنعتی مقاوم در برابر گردوغبار، رطوبت و ارتعاشات محیطی.



امکان مانیتورینگ از راه دور



در مدل‌های مجهز به ترانسمیتر خروجی، امکان ارسال سیگنال موقعیت شیر به اتاق کنترل وجود دارد.



⸻



کاربردهای صنعتی

• شیرهای کنترلی پنوماتیکی

• ولوهای پروانه‌ای (Butterfly Valve)

• ولوهای توپی (Ball Valve)

• صنایع نفت و گاز

• پالایشگاه‌ها

• پتروشیمی

• نیروگاه‌ها

• صنایع آب و فاضلاب

• صنایع فولاد و سیمان

• خطوط فرآیندی و اتوماسیون صنعتی



⸻
