پوزیشنر الکتروپنوماتیک SMC مدل IP8001

پوزیشنر SMC IP8001



معرفی محصول

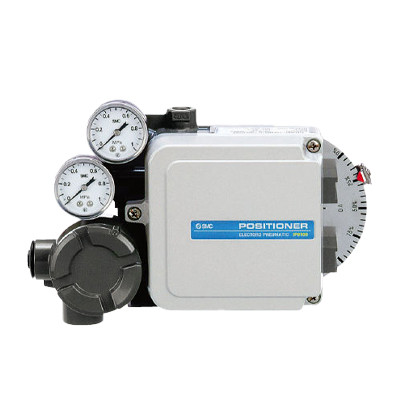

پوزیشنر SMC IP8001 یک اسمارت پوزیشنر الکتروپنوماتیکی (Smart Electro-Pneumatic Positioner) از نوع خطی (Lever Type) است که برای کنترل دقیق شیرهای کنترلی مجهز به اکچویتورهای خطی (Linear Actuators) طراحی شده است. این تجهیز سیگنال ورودی 4 تا 20 میلی‌آمپر را دریافت کرده و با استفاده از سیستم فیدبک الکترونیکی، موقعیت شیر را با دقت بالا کنترل می‌کند. همچنین امکان تنظیم پارامترهای مختلف برای بهینه‌سازی عملکرد ولو و اکچویتور را فراهم می‌سازد.



پوزیشنر IP8001 معمولاً روی شیرهای کنترلی پنوماتیکی با عملگر دیافراگمی یا پیستونی نصب شده و در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع شیمیایی، آب و فاضلاب، صنایع غذایی و دارویی مورد استفاده قرار می‌گیرد.



⸻



ویژگی‌های اصلی پوزیشنر SMC IP8001

• اسمارت پوزیشنر دیجیتال با نمایشگر LCD

• مناسب برای اکچویتورهای خطی (Linear Actuator)

• ورودی استاندارد 4 تا 20 میلی‌آمپر DC

• سیستم دو سیمه (2-Wire) بدون نیاز به منبع تغذیه مجزا

• قابلیت Auto Calibration

• امکان تنظیم Direct و Reverse Action

• قابلیت تنظیم Split Range

• تنظیم PID برای بهینه‌سازی پاسخ سیستم

• قابلیت تعریف منحنی عملکرد شیر (Valve Characteristic)

• خروجی آنالوگ 4 تا 20 میلی‌آمپر (آپشنال)

• دارای دو خروجی آلارم (آپشنال)

• پشتیبانی از پروتکل HART در مدل‌های سفارشی

• درجه حفاظت IP65

• نسخه ضد انفجار ATEX Intrinsically Safe (آپشنال)



⸻



مشخصات فنی پوزیشنر SMC IP800

مشخصه	مقدار
مدل	IP8001 Series
نوع پوزیشنر	Smart Electro-Pneumatic Positioner
نوع عملکرد	Linear (Lever Type)
سیگنال ورودی	4 تا 20 mA DC
سیستم سیم‌کشی	دو سیمه (2-Wire)
حداقل جریان کاری	3.85 mA
ولتاژ ترمینال	12 VDC
مقاومت معادل ورودی	600 Ω
فشار هوای تغذیه	0.14 تا 0.7 MPa
کورس استاندارد	10 تا 85 میلی‌متر
حساسیت	±0.2% F.S
خطی بودن	±1% F.S
هیسترزیس	0.5% F.S
تکرارپذیری	±0.5% F.S
ضریب دمایی	0.05% F.S/°C
حداکثر دبی خروجی	200 L/min
مصرف هوا	کمتر از 4 L/min
دمای کاری	20- تا 80+ درجه سانتی‌گراد
درجه حفاظتی	IP65
پورت هوا	Rc1/4 ، NPT1/4 ، G1/4
ارتباط HART	آپشنال
خروجی آنالوگ	4 تا 20 mA (اختیاری)
خروجی آلارم	2 عدد (اختیاری)
جنس بدنه	آلومینیوم دایکاست با پوشش اپوکسی
جنس شفت و پیچ‌ها	استنلس استیل
وزن	حدود 2.6 کیلوگرم



⸻



نحوه عملکرد



پوزیشنر IP8001 سیگنال کنترلی 4 تا 20 میلی‌آمپر را از PLC، DCS یا کنترلر فرآیندی دریافت می‌کند. سپس با استفاده از سیستم کنترل الکترونیکی داخلی و مکانیزم فیدبک، فشار خروجی به اکچویتور را تنظیم کرده و موقعیت شیر را مطابق مقدار مورد نظر کنترل می‌کند. نمایشگر LCD داخلی نیز امکان مشاهده وضعیت عملکرد و تنظیم پارامترها را فراهم می‌سازد.



⸻



قابلیت‌های تنظیمی



پوزیشنر IP8001 دارای امکانات تنظیم و برنامه‌ریزی گسترده‌ای است:

• تنظیم نوع عملکرد Direct / Reverse

• تنظیم Split Range

• تنظیم Zero و Span

• تنظیم Dead Band

• تنظیم Full Open و Full Close

• تنظیم مشخصه بازشدگی شیر (Linear، Equal Percentage و …)

• تنظیم ضرایب PID

• کالیبراسیون خودکار (Auto Calibration)

• تعریف خروجی آنالوگ و آلارم‌ها

• بازگردانی تنظیمات کارخانه (Factory Reset)



⸻



مزایای استفاده از IP8001



دقت بسیار بالا



کنترل دقیق موقعیت شیر و بهبود کیفیت فرآیندهای صنعتی.



راه‌اندازی آسان



دارای قابلیت کالیبراسیون خودکار و تنظیمات دیجیتال از طریق نمایشگر.



مصرف هوای پایین



کاهش مصرف انرژی و هزینه‌های بهره‌برداری.



قابلیت اطمینان بالا



عملکرد پایدار در شرایط سخت صنعتی با درجه حفاظت IP65.



امکانات مانیتورینگ پیشرفته



امکان ارسال سیگنال موقعیت و هشدارهای عملکردی به سیستم کنترل مرکزی.



⸻



کاربردهای صنعتی

• شیرهای کنترلی خطی (Globe Valve)

• اکچویتورهای دیافراگمی

• اکچویتورهای پیستونی خطی

• صنایع نفت و گاز

• پالایشگاه‌ها

• پتروشیمی

• نیروگاه‌ها

• صنایع آب و فاضلاب

• صنایع غذایی و دارویی

• صنایع کاغذ و خمیر کاغذ

• خطوط فرآیندی و اتوماسیون صنعتی



⸻
