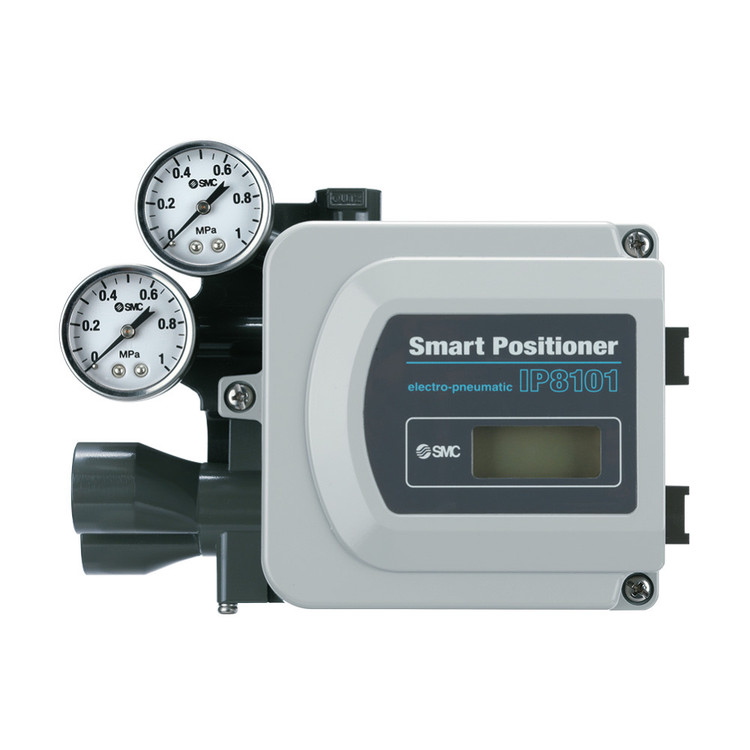

پوزیشنر الکتروپنوماتیک مدل SMC IP8101-X419



معرفی پوزیشنر SMC IP8101



پوزیشنر IP8101 محصول شرکت SMC Corporation یک اسمارت پوزیشنر الکتروپنوماتیکی (Smart Electro-Pneumatic Positioner) برای عملگرهای ربع‌گرد (Rotary Actuator) است که سیگنال کنترلی 4 تا 20 میلی‌آمپر را دریافت کرده و موقعیت شیر کنترلی را با دقت بالا تنظیم می‌کند. این تجهیز در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع شیمیایی، آب و فاضلاب و خطوط فرآیندی کاربرد گسترده‌ای دارد.



⸻



ویژگی‌های اصلی پوزیشنر SMC IP8101

• ورودی دو سیمه (2-Wire) بدون نیاز به منبع تغذیه جداگانه

• مناسب برای اکچویتورهای روتاری (Quarter Turn)

• دارای قابلیت Auto Calibration

• نمایش وضعیت عملکرد از طریق LCD

• قابلیت تنظیم پارامترهای کنترلی

• پشتیبانی از پروتکل HART در مدل‌های دارای این آپشن

• قابلیت نصب روی انواع اکچویتورهای پنوماتیکی

• دارای استاندارد ضد انفجار ATEX در مدل‌های خاص

• درجه حفاظت IP65 مناسب محیط‌های صنعتی

• دقت و تکرارپذیری بالا

• مصرف هوای فشرده کم



⸻



مشخصات فنی پوزیشنر SMC IP8101

مشخصه	مقدار
مدل	IP8101 Series
نوع پوزیشنر	Smart Electro-Pneumatic Rotary Positioner
سیگنال ورودی	4 تا 20 mA DC
سیستم سیم‌کشی	دو سیمه (2-Wire)
ولتاژ ترمینال	12 VDC
مقاومت ورودی	معادل 600 Ω
فشار هوای تغذیه	0.3 تا 0.7 MPa
زاویه عملکرد استاندارد	60 تا 100 درجه
حساسیت	±0.2% F.S
خطی بودن (Linearity)	±1% F.S
هیسترزیس	0.5% F.S
تکرارپذیری	±0.5% F.S
ضریب دمایی	0.05% F.S/°C
دبی خروجی هوا	بیش از 200 L/min
مصرف هوا	کمتر از 11 L/min
دمای کاری	20- تا 80+ درجه سانتی‌گراد
درجه حفاظتی	IP65
جنس بدنه	آلومینیوم دایکاست با پوشش اپوکسی
جنس شفت و پیچ‌ها	استنلس استیل
وزن	حدود 2.6 کیلوگرم
پورت هوای فشرده	Rc1/4 ، NPT1/4 ، G1/4
ارتباط HART	در مدل‌های سفارشی
استاندارد ضد انفجار	ATEX Intrinsically Safe (آپشنال)



⸻



نحوه عملکرد



پوزیشنر IP8101 سیگنال 4 تا 20 میلی‌آمپر را از PLC، DCS یا کنترلر فرآیندی دریافت می‌کند. سپس با استفاده از مدار الکترونیکی داخلی و سیستم فیدبک، فشار خروجی به اکچویتور پنوماتیکی را تنظیم می‌نماید تا شیر دقیقاً در موقعیت مورد نظر قرار گیرد. این مکانیزم باعث افزایش دقت کنترل و کاهش خطای فرآیند می‌شود.



⸻



قابلیت‌های تنظیمی



این اسمارت پوزیشنر دارای پارامترهای قابل برنامه‌ریزی متعددی است، از جمله:

• تنظیم Direct / Reverse Action

• تنظیم Split Range

• تنظیم Zero و Span

• تنظیم Dead Band

• تنظیم Full Open / Full Close

• تنظیم مشخصه بازشدگی شیر

• Auto Calibration

• تنظیم عملکرد اکچویتور Single Acting و Double Acting



⸻



مزایای استفاده از IP8101



دقت کنترل بالا



بهبود عملکرد ولوهای کنترلی و افزایش کیفیت فرآیند.



کاهش مصرف انرژی



به دلیل کنترل دقیق هوای فشرده و مصرف پایین هوا.



نصب و راه‌اندازی آسان



دارای قابلیت Auto Setup و Auto Calibration.



قابلیت اطمینان بالا



بدنه مقاوم آلومینیومی با درجه حفاظت IP65 برای محیط‌های صنعتی سخت.



سازگاری گسترده



قابل نصب روی اکثر اکچویتورهای روتاری پنوماتیکی موجود در بازار.



⸻



کاربردهای صنعتی

• شیرهای کنترلی پنوماتیکی

• صنایع نفت و گاز

• پالایشگاه‌ها

• پتروشیمی

• نیروگاه‌ها

• صنایع فولاد و سیمان

• صنایع آب و فاضلاب

• صنایع غذایی و دارویی

• خطوط اتوماسیون فرآیندی
