پوزیشنر الکتروپنوماتیک مدل SMC IP5000

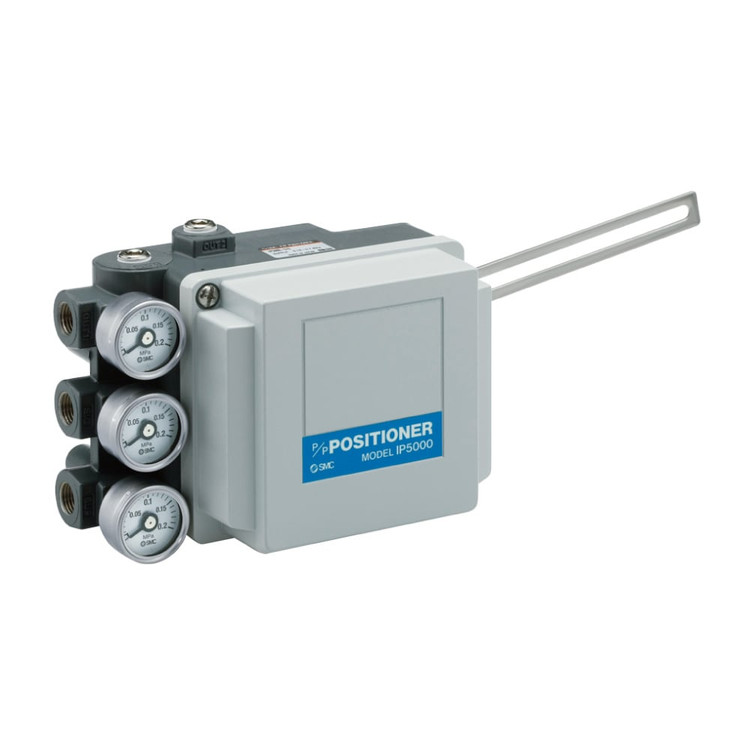

پوزیشنر SMC IP5000



معرفی محصول



پوزیشنر SMC IP5000 یک پوزیشنر پنوماتیکی-پنوماتیکی (Pneumatic-Pneumatic Positioner) از نوع اهرم‌دار (Lever Type) است که برای کنترل دقیق موقعیت شیرهای کنترلی با اکچویتورهای پنوماتیکی دیافراگمی یا پیستونی خطی طراحی شده است.



در این مدل، سیگنال کنترلی به‌صورت فشار هوا (0.02 تا 0.1 MPa) دریافت می‌شود و پوزیشنر با مقایسه سیگنال ورودی و فیدبک مکانیکی، موقعیت شیر را به‌صورت پیوسته تنظیم می‌کند. این سری از پوزیشنرها برای سیستم‌های صنعتی کلاسیک و محیط‌هایی که کنترل کاملاً پنوماتیکی دارند بسیار کاربردی است.



⸻



ویژگی‌های اصلی پوزیشنر SMC IP5000

• پوزیشنر تمام پنوماتیکی (بدون نیاز به برق)

• مناسب برای اکچویتورهای خطی (Linear Actuator)

• نوع اهرمی (Lever Feedback)

• سیگنال ورودی: فشار هوا 0.02 تا 0.1 MPa

• فشار تغذیه: 0.14 تا 0.7 MPa

• مصرف هوای کم (حدود 5 L/min یا کمتر)

• دقت بالا در کنترل موقعیت ولو

• مناسب برای سیستم‌های بدون برق (Fail-safe Pneumatic Systems)

• عملکرد پایدار در شرایط صنعتی سخت

• قابل استفاده در مدارهای کنترل قدیمی یا ایمن (Safety Critical)



⸻



مشخصات فنی پوزیشنر SMC IP5000

مشخصه	مقدار
مدل	IP5000
نوع پوزیشنر	Pneumatic-Pneumatic Positioner
نوع فیدبک	Lever Type (اهرم‌دار)
سیگنال ورودی	0.02 تا 0.1 MPa (Air Signal)
فشار تغذیه	0.14 تا 0.7 MPa
استاندارد کورس	10 تا 85 mm
حساسیت	≤ 0.1% F.S
خطی بودن	±1% F.S
هیسترزیس	≤ 0.75% F.S
تکرارپذیری	±0.5% F.S
مصرف هوا	≤ 5 L/min (ANR)
دبی خروجی	≥ 80 L/min (ANR)
دمای کاری	-20 تا +80 °C
اتصالات هوا	Rc 1/4 (قابل تغییر به NPT/G)
جنس بدنه	آلومینیوم دایکاست + استیل + برنج
وزن	حدود 1.4 kg



⸻



نحوه عملکرد



پوزیشنر IP5000 بر اساس اصل تعادل نیرو (Force Balance) کار می‌کند. سیگنال هوای ورودی به یک بِلوز (Bellows) وارد شده و باعث حرکت مکانیزم داخلی می‌شود. این حرکت با نیروی فنر فیدبک مقایسه شده و در صورت اختلاف، شیر پایلوت تنظیم می‌شود تا فشار خروجی به اکچویتور تغییر کرده و موقعیت شیر اصلاح گردد.



این فرآیند به‌صورت پیوسته انجام می‌شود تا شیر در نقطه تنظیم‌شده پایدار بماند.



⸻



مزایای استفاده از IP5000



عملکرد بدون برق



کاملاً پنوماتیکی بوده و در محیط‌های خطرناک یا انفجاری بسیار کاربردی است.



سادگی و قابلیت اطمینان بالا



ساختار مکانیکی-پنوماتیکی ساده باعث کاهش خرابی و افزایش عمر دستگاه می‌شود.



مناسب برای سیستم‌های قدیمی



به‌راحتی در سیستم‌های کنترل صنعتی سنتی قابل استفاده است.



پایداری در شرایط سخت



عملکرد مناسب در دما و شرایط محیطی صنعتی (گردوغبار و رطوبت).



⸻



کاربردهای صنعتی

• صنایع نفت و گاز

• پتروشیمی و پالایشگاه‌ها

• نیروگاه‌ها

• سیستم‌های کنترل پنوماتیکی قدیمی

• خطوط فرآیندی صنعتی

• تجهیزات ایمنی (Safety Systems)

• صنایع شیمیایی
