پوزیشنر الکتروپنوماتیک مدل SMC IP5100

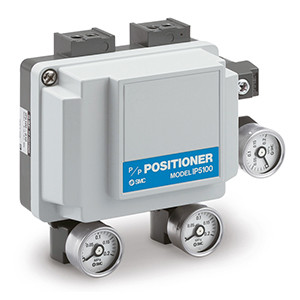

پوزیشنر SMC IP5100



معرفی محصول



پوزیشنر SMC IP5100 یک پوزیشنر پنوماتیکی-پنوماتیکی (Pneumatic-Pneumatic Positioner) از نوع روتاری (Rotary Type) در سری IP5000/5100 شرکت SMC است که برای کنترل دقیق شیرهای کنترلی با اکچویتورهای پنوماتیکی طراحی شده است.



این مدل با دریافت سیگنال فشار هوا (معمولاً 0.02 تا 0.1 MPa) و مقایسه آن با موقعیت فیدبک، خروجی هوای مناسب را به اکچویتور ارسال می‌کند تا موقعیت شیر به‌صورت دقیق تنظیم شود.



پوزیشنر IP5100 بیشتر برای سیستم‌های تمام پنوماتیکی، محیط‌های ایمن (Ex-free systems) و کاربردهای صنعتی کلاسیک استفاده می‌شود.



⸻



ویژگی‌های اصلی پوزیشنر SMC IP5100

• پوزیشنر تمام پنوماتیکی (بدون نیاز به برق)

• نوع روتاری (Cam Feedback Rotary Type)

• مناسب برای اکچویتورهای ربع‌گرد (0 تا 60° / 0 تا 100°)

• سیگنال ورودی: فشار هوا 0.02 تا 0.1 MPa

• فشار تغذیه: 0.14 تا 0.7 MPa

• دقت مناسب برای کنترل ولوهای صنعتی

• دارای عملکرد پایدار در شرایط سخت محیطی

• قابل استفاده در سیستم‌های ایمنی و بدون برق

• طراحی صنعتی مقاوم با بدنه آلومینیومی دایکاست

• مناسب برای جایگزینی در سیستم‌های قدیمی پنوماتیکی



⸻



مشخصات فنی پوزیشنر SMC IP5100

مشخصه	مقدار
مدل	IP5100
نوع پوزیشنر	Pneumatic-Pneumatic Positioner
نوع عملکرد	Rotary (Cam Type)
سیگنال ورودی	0.02 تا 0.1 MPa (Air Signal)
فشار تغذیه	0.14 تا 0.7 MPa
زاویه عملکرد	حدود 60° تا 100°
حساسیت	حدود 0.5% F.S
خطی بودن	حدود ±2% F.S
هیسترزیس	حدود 1% F.S
تکرارپذیری	حدود ±0.5% F.S
مصرف هوا	حدود 11 L/min (ANR)
دبی خروجی	حدود 200 L/min (ANR)
دمای کاری	-20 تا +80°C
جنس بدنه	آلومینیوم دایکاست + قطعات استیل و برنج
وزن	حدود 1.2 کیلوگرم
اتصال هوا	Rc 1/4 (قابل سفارش NPT / G)



⸻



نحوه عملکرد



پوزیشنر IP5100 بر اساس اصل تعادل نیرو و مقایسه سیگنال پنوماتیکی کار می‌کند. سیگنال ورودی هوا به بخش داخلی (بلوز/دیافراگم) وارد شده و با نیروی فیدبک مکانیکی از اکچویتور مقایسه می‌شود.



در صورت اختلاف بین موقعیت واقعی و مقدار تنظیم‌شده، شیر پایلوت داخلی فعال شده و فشار خروجی تغییر می‌کند تا اکچویتور به موقعیت دقیق برسد.



این فرآیند به‌صورت پیوسته انجام می‌شود و باعث کنترل پایدار ولو می‌گردد.



⸻



مزایای استفاده از IP5100



بدون نیاز به برق



کاملاً پنوماتیکی بوده و برای محیط‌های انفجاری یا مناطق بدون برق بسیار مناسب است.



طراحی ساده و قابل اعتماد



ساختار مکانیکی-پنوماتیکی باعث کاهش خرابی و افزایش طول عمر می‌شود.



مناسب سیستم‌های صنعتی کلاسیک



گزینه‌ای عالی برای جایگزینی در سیستم‌های قدیمی کنترل ولو.



عملکرد پایدار



مقاوم در برابر شرایط سخت محیطی مانند رطوبت و گردوغبار صنعتی.



⸻



کاربردهای صنعتی

• صنایع نفت و گاز

• پالایشگاه‌ها

• پتروشیمی

• نیروگاه‌ها

• سیستم‌های کنترل پنوماتیکی قدیمی

• صنایع شیمیایی

• خطوط فرآیندی صنعتی

• کاربردهای ایمنی (Safety Systems)
