پوزیشنر سری SMC ND7000

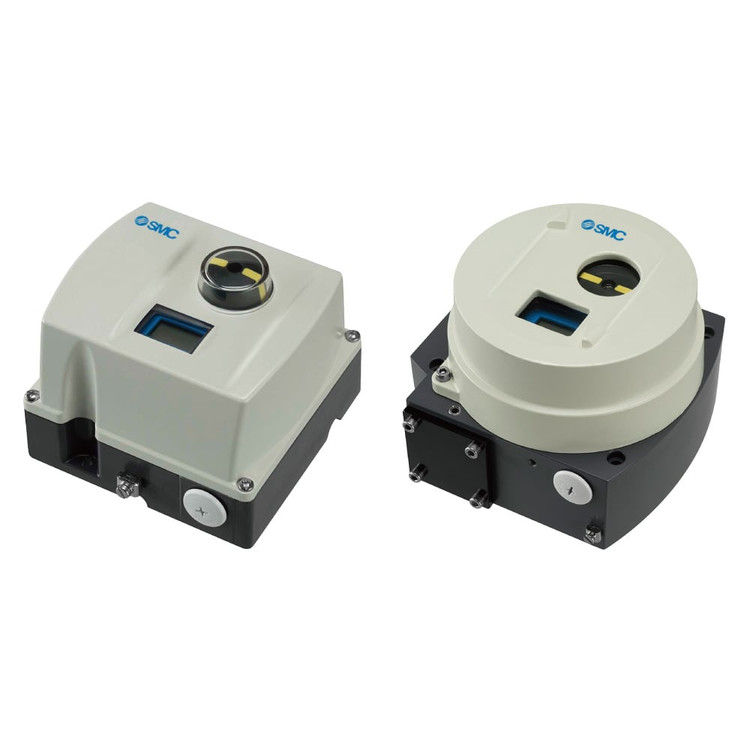

پوزیشنر SMC ND7000



معرفی محصول



پوزیشنر SMC ND7000 یک کنترلر هوشمند شیر (Intelligent Digital Valve Controller) از نسل پیشرفته پوزیشنرهای دیجیتال است که برای کنترل دقیق شیرهای کنترلی روتاری و خطی طراحی شده است.



این تجهیز سیگنال استاندارد 4 تا 20 میلی‌آمپر را از سیستم کنترل (PLC / DCS) دریافت کرده و با استفاده از پردازنده داخلی و سیستم فیدبک دقیق، موقعیت شیر را با دقت بسیار بالا تنظیم می‌کند. ND7000 علاوه بر کنترل موقعیت، دارای قابلیت‌های پیشرفته عیب‌یابی، پایش عملکرد و ایمنی فرآیند نیز هست.



⸻



ویژگی‌های اصلی پوزیشنر SMC ND7000

• پوزیشنر دیجیتال هوشمند (Smart Digital Valve Controller)

• مناسب برای شیرهای خطی (Linear) و روتاری (Rotary)

• ورودی استاندارد 4–20 mA (Loop Powered)

• قابلیت عملکرد با اکچویتورهای Single و Double Acting

• مجهز به سیستم خودعیب‌یابی (Self-Diagnostics)

• دارای عملکرد Fail Safe (Full Open / Full Close)

• پشتیبانی از HART Communication

• طراحی صنعتی مقاوم با بدنه مستحکم

• درجه حفاظت بالا: IP66 / NEMA 4X

• کالیبراسیون و راه‌اندازی سریع و آسان

• قابلیت نصب محلی یا ریموت (Local / Remote Mounting)



⸻



قابلیت‌های هوشمند و کنترلی

• پایش وضعیت عملکرد شیر و روند تغییرات (Deviation Trend)

• ثبت شمارنده‌های عملکرد و چرخه کاری

• تست‌های آفلاین برای بررسی سلامت سیستم

• تنظیم دقیق منحنی جریان شیر (Flow Characteristic Linearization)

• کنترل بسیار سریع و پایدار در تغییرات سیگنال ورودی

• کاهش نوسان فرآیند (Process Variability Minimization)



⸻



مشخصات فنی پوزیشنر SMC ND7000

مشخصه	مقدار
مدل	ND7000
نوع	Intelligent Digital Valve Controller
سیگنال ورودی	4 تا 20 mA (Loop Powered)
نوع اکچویتور	Single / Double Acting
نوع شیر	Linear & Rotary
فشار تغذیه هوا	0.14 تا 0.8 MPa
زاویه عملکرد (Rotary)	حدود 45 تا 95 درجه
کورس (Linear)	حدود 10 تا 120 mm
درجه حفاظت	IP66 / NEMA 4X
پروتکل ارتباطی	HART
دقت کنترل	بسیار بالا (High Precision Control)
دمای کاری	حدود -40 تا +85°C
قابلیت نصب	Local / Remote Mounting
بدنه	آلیاژ آلومینیوم صنعتی مقاوم



⸻



نحوه عملکرد



پوزیشنر ND7000 با دریافت سیگنال 4–20 mA، موقعیت مطلوب شیر را محاسبه کرده و از طریق سیستم کنترل داخلی (میکروکنترلر 32 بیتی)، فشار هوای خروجی را تنظیم می‌کند تا اکچویتور به موقعیت دقیق برسد.



سیستم فیدبک غیرتماسی (Contactless Position Measurement) موقعیت واقعی شیر را اندازه‌گیری کرده و به‌صورت لحظه‌ای اصلاحات لازم را اعمال می‌کند، که نتیجه آن کنترل بسیار پایدار و دقیق در فرآیند است.



⸻



مزایای استفاده از ND7000



کنترل بسیار دقیق و پایدار



به دلیل پردازش دیجیتال و فیدبک پیشرفته، نوسانات فرآیند به حداقل می‌رسد.



قابلیت اطمینان بالا در صنایع سنگین



طراحی صنعتی مقاوم در برابر لرزش، رطوبت و شرایط سخت محیطی.



ایمنی پیشرفته



دارای عملکرد Fail Safe و تاییدیه SIL 2 برای کاربردهای حساس.



عیب‌یابی هوشمند



قابلیت تشخیص مشکلات قبل از خرابی کامل سیستم.



⸻



کاربردهای صنعتی

• صنایع نفت و گاز

• پتروشیمی و پالایشگاه‌ها

• نیروگاه‌ها

• تصفیه آب و فاضلاب

• صنایع شیمیایی

• صنایع کاغذ و سلولز

• سیستم‌های HVAC صنعتی

• خطوط فرآیندی پیشرفته
