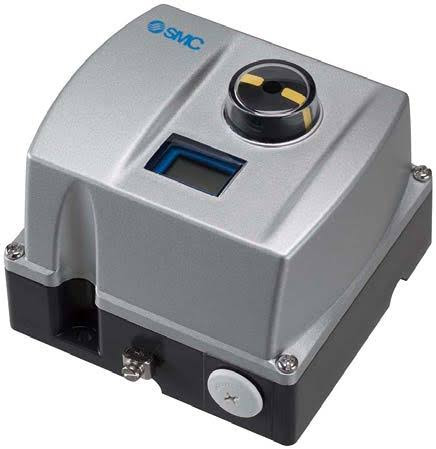

پوزیشنر مدل SMC ND9100

پوزیشنر SMC ND9100



معرفی محصول



پوزیشنر SMC ND9100 یکی از مدل‌های پیشرفته خانواده ND9000 Series شرکت SMC است که به عنوان یک Intelligent Valve Controller (کنترلر هوشمند شیر) طراحی شده است.



این تجهیز برای کنترل دقیق شیرهای کنترلی خطی (Linear) و روتاری (Rotary) استفاده می‌شود و سیگنال استاندارد 4 تا 20 میلی‌آمپر (Loop Powered) را از سیستم کنترل دریافت کرده و با استفاده از پردازنده داخلی و سیستم فیدبک دقیق، موقعیت شیر را با دقت بالا تنظیم می‌کند.



⸻



ویژگی‌های اصلی پوزیشنر SMC ND9100

• کنترلر هوشمند شیر (Smart Digital Positioner)

• مناسب برای شیرهای خطی و روتاری

• ورودی استاندارد: 4–20 mA (Loop Powered)

• دارای سیستم Self-Diagnostics (عیب‌یابی داخلی)

• مجهز به عملکرد Fail Safe (Full Open / Full Close)

• پشتیبانی از HART Communication

• استاندارد حفاظتی بالا: IP66 / NEMA 4X

• قابلیت عملکرد در حالت Local و Remote

• دارای قابلیت Valve Signature و مانیتورینگ وضعیت شیر

• طراحی صنعتی مقاوم برای شرایط سخت محیطی



⸻



مشخصات فنی پوزیشنر SMC ND9100

مشخصه	مقدار
مدل	ND9100
سری	ND9000 Series
نوع	Intelligent Valve Controller
سیگنال ورودی	4 تا 20 mA
نوع عملکرد	Linear & Rotary
نوع اکچویتور	Single / Double Acting
فشار تغذیه هوا	0.14 تا 0.8 MPa
زاویه عملکرد (Rotary)	حدود 45 تا 95 درجه
کورس (Linear)	حدود 10 تا 120 mm
درجه حفاظت	IP66 / NEMA 4X
دمای کاری	حدود -40 تا +85°C
ارتباطات	HART / Fieldbus (آپشنال)
جنس بدنه	آلومینیوم آندایز + پلیمر صنعتی
نوع نصب	Direct / Remote Mount



⸻



نحوه عملکرد



پوزیشنر ND9100 با دریافت سیگنال 4–20 mA از PLC یا DCS، مقدار موقعیت مطلوب شیر را محاسبه می‌کند. سپس با استفاده از سیستم کنترل دیجیتال داخلی، فشار هوای خروجی را تنظیم کرده و اکچویتور را به موقعیت مورد نظر هدایت می‌کند.



سنسور موقعیت داخلی (Contactless Position Sensor) به صورت لحظه‌ای موقعیت واقعی شیر را اندازه‌گیری کرده و با مقدار ست‌پوینت مقایسه می‌کند تا کنترل دقیق و پایدار انجام شود.



⸻



قابلیت‌های هوشمند ND9100

• Self Diagnostics: تشخیص خطا و وضعیت عملکرد

• Valve Signature: تحلیل رفتار شیر در طول زمان

• Online Monitoring: پایش لحظه‌ای عملکرد

• Performance View: تحلیل راندمان کنترل

• Fail Safe Mode: باز یا بسته شدن ایمن در شرایط خطا

• Calibration سریع و ساده با رابط کاربری محلی (LUI)



⸻



مزایای استفاده از ND9100



دقت و پایداری بسیار بالا



کنترل دیجیتال پیشرفته باعث کاهش نوسانات فرآیند می‌شود.



مناسب برای صنایع حساس



دارای استاندارد SIL2 (در سری ND9000) و مناسب سیستم‌های ایمنی.



نگهداری آسان



قابلیت عیب‌یابی داخلی و کاهش توقفات خط تولید.



عملکرد قابل اعتماد در شرایط سخت



مقاوم در برابر لرزش، رطوبت و دمای بالا یا پایین.



⸻



کاربردهای صنعتی

• صنایع نفت و گاز

• پالایشگاه‌ها

• پتروشیمی

• نیروگاه‌ها

• صنایع شیمیایی

• صنایع کاغذ و سلولز

• سیستم‌های آب و فاضلاب

• اتوماسیون صنعتی پیشرفته
