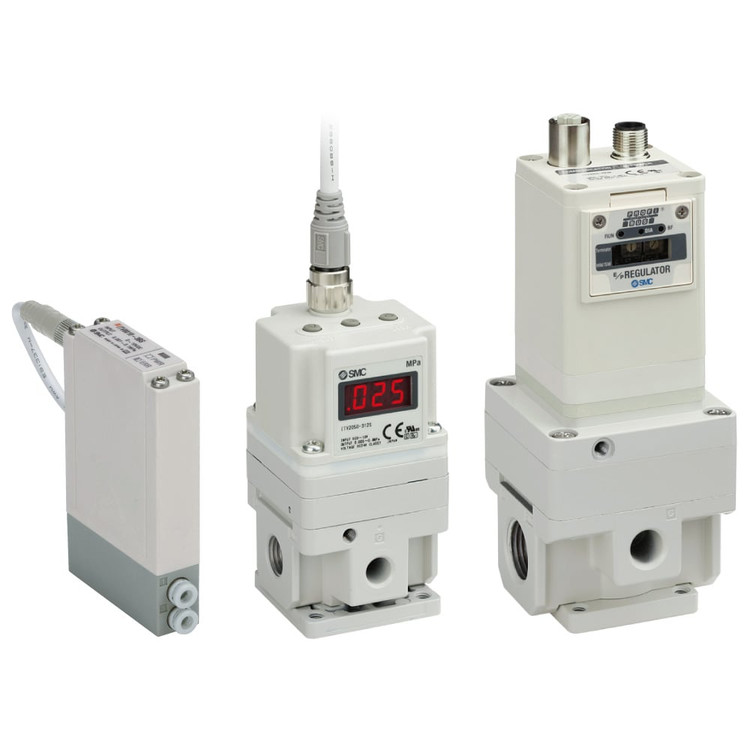

رگلاتور سری SMC ITV1000

رگلاتور SMC ITV1000



رگلاتور SMC ITV1000 Electro-Pneumatic Regulator یک رگلاتور الکتروپنوماتیکی هوشمند (Electro-Pneumatic Regulator) است که برای کنترل دقیق فشار هوا متناسب با سیگنال الکتریکی در سیستم‌های صنعتی استفاده می‌شود.



این سری یکی از پرکاربردترین مدل‌های SMC در اتوماسیون صنعتی است و به‌صورت حلقه بسته (Closed Loop Control) فشار خروجی را بر اساس فرمان ورودی تنظیم می‌کند.



⸻



معرفی کلی ITV1000



سری ITV1000 بخشی از خانواده ITV1000/2000/3000 است و برای فشارهای پایین‌تر طراحی شده است. این مدل معمولاً در کاربردهایی استفاده می‌شود که نیاز به دقت بالا، حجم کم و کنترل نرم فشار هوا دارند.



سیگنال ورودی آن معمولاً 4 تا 20 میلی‌آمپر یا 0–10 ولت است و فشار خروجی به‌صورت کاملاً خطی کنترل می‌شود.



⸻



ویژگی‌های اصلی ITV1000

• کنترل فشار هوا به‌صورت الکترونیکی

• ورودی استاندارد: 4–20 mA / 0–10 V

• دقت بالا در تنظیم فشار (خطی بودن حدود ±1%)

• هیسترزیس کم (حدود 0.5%)

• نمایشگر دیجیتال در برخی مدل‌ها

• مصرف برق پایین (حدود 4 وات یا کمتر)

• قابلیت اتصال به شبکه‌های صنعتی (IO-Link، CC-Link، PROFIBUS و …)

• طراحی کامپکت و سبک

• درجه حفاظت صنعتی IP65



⸻



مشخصات فنی سری ITV1000

مشخصه	مقدار
مدل	ITV1000 Series
نوع	Electro-Pneumatic Regulator
سیگنال ورودی	4–20 mA / 0–10 V
فشار تغذیه	حدود 0.1 تا 0.2 MPa (برای مدل‌های 1000)
محدوده فشار خروجی	حدود 0.005 تا 0.1 MPa
دقت خطی	±1% F.S
هیسترزیس	≤ 0.5% F.S
تکرارپذیری	≤ 0.5% F.S
حساسیت	بسیار بالا (حدود 0.2% F.S)
مصرف برق	≤ 4 W
دمای کاری	0 تا 50°C
درجه حفاظت	IP65
نوع کنترل	Closed Loop (کنترل فیدبک‌دار)



⸻



نحوه عملکرد



رگلاتور ITV1000 سیگنال الکتریکی را از PLC یا سیستم کنترل دریافت می‌کند. سپس یک مدار کنترلی داخلی + سنسور فشار مقدار فشار خروجی را اندازه‌گیری کرده و آن را با مقدار تنظیم‌شده مقایسه می‌کند.



در صورت وجود اختلاف، شیرهای داخلی (Supply / Exhaust Solenoid) فعال شده و فشار تنظیم می‌شود تا خروجی دقیقاً برابر مقدار فرمان شود.



⸻



مزایای استفاده از ITV1000



کنترل بسیار دقیق فشار



مناسب برای کاربردهایی که نیاز به تنظیم دقیق و پایدار فشار دارند.



پاسخ سریع



واکنش سریع به تغییرات سیگنال ورودی.



نصب آسان



طراحی کامپکت و مناسب تابلوهای صنعتی.



اتصال به سیستم‌های اتوماسیون



قابل استفاده در خطوط تولید مدرن با پروتکل‌های صنعتی.



⸻



کاربردهای صنعتی

• ماشین‌آلات اتوماسیون صنعتی

• سیستم‌های تست و کالیبراسیون

• صنایع خودروسازی

• رباتیک صنعتی

• تجهیزات بسته‌بندی

• صنایع غذایی و دارویی

• کنترل فشار دقیق در خطوط تولید

• ابزار دقیق (Instrumentation)
