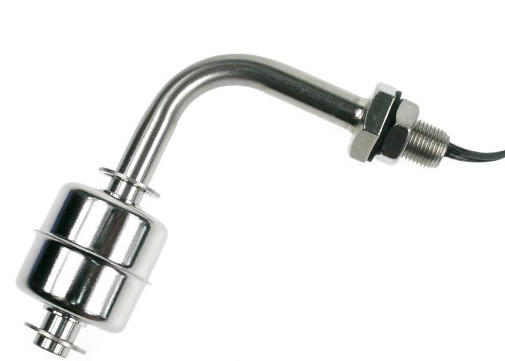

لول سوئیچ شناوری مغناطیسی FineTek FD7
برند: FINETEK
لول سوئیچ شناوری مغناطیسی FineTek FD7
لول سوئیچ FD7 Series از برند FineTek یک سوئیچ سطح شناوری مغناطیسی (Magnetic Float Level Switch) است که برای کنترل سطح مایعات در مخازن، تانکها و تجهیزات فرآیندی طراحی شده است. عملکرد این تجهیز بر اساس نیروی شناوری و میدان مغناطیسی بوده و با استفاده از ریدسوئیچ داخلی، سیگنال قطع و وصل برای کنترل پمپ، آلارم و سیستمهای مانیتورینگ ارسال میکند. این سری امکان طراحی با یک یا چند نقطه سوئیچینگ را دارد و برای کاربردهای صنعتی سنگین نیز قابل استفاده است.
⸻
ویژگیهای اصلی
• مناسب برای کنترل سطح انواع مایعات
• قابلیت سفارش به صورت تک نقطهای یا چند نقطهای
• عملکرد بدون نیاز به تغذیه در قسمت شناور
• عمر مکانیکی کنتاکت تا 2 میلیون بار قطع و وصل
• امکان انتخاب خروجی NO ،NC یا SPDT
• نصب از بالا (Top Mount)
• قابلیت ساخت با متریال استیل و پلاستیک مهندسی
• مناسب برای محیطهای خورنده و صنعتی
• درجه حفاظت حداقل IP65
• امکان ارائه با گواهی ضد انفجار ATEX و IECEx
• قابلیت ساخت سفارشی بر اساس ارتفاع مخزن و تعداد نقاط سوئیچینگ
⸻
نحوه عملکرد
در داخل شناور یک آهنربای دائمی قرار دارد. با بالا یا پایین رفتن سطح مایع، شناور حرکت کرده و میدان مغناطیسی آن باعث تحریک ریدسوئیچهای تعبیه شده در استم (Stem) میشود. در نتیجه کنتاکت الکتریکی تغییر وضعیت داده و سیگنال لازم برای کنترل تجهیزات ارسال میشود. این فناوری باعث افزایش دقت و کاهش استهلاک مکانیکی میشود.
⸻
مشخصات فنی
|
مشخصه |
مقدار |
|
نوع تجهیز |
Magnetic Float Level Switch |
|
مدل |
FD7 Series |
|
نوع نصب |
Top Mount |
|
خروجی |
SPST / SPDT |
|
ولتاژ سوئیچینگ |
تا 250VAC |
|
جریان سوئیچینگ |
تا 0.5A |
|
توان سوئیچینگ |
تا 50W |
|
حداکثر جریان عبوری |
تا 2.5A |
|
متریال استم |
SUS304 / SUS316 / PP / PVDF |
|
حداقل چگالی سیال |
0.45 SG |
|
فشار کاری شناور پلاستیکی |
تا 5 kg/cm² |
|
فشار کاری شناور استیل |
تا 35 kg/cm² |
|
فشار کاری برخی شناورها |
تا 50 kg/cm² |
|
درجه حفاظت |
IP65 |
|
تاییدیهها |
ATEX، IECEx، CE، Marine Approval |
⸻
کاربردها
• مخازن آب و فاضلاب
• تانکهای ذخیره سوخت
• مخازن روغن هیدرولیک
• صنایع شیمیایی
• صنایع غذایی و نوشیدنی
• پتروشیمی و پالایشگاه
• نیروگاهها
• صنایع دریایی
• سیستمهای تصفیه آب
• ماشینآلات صنعتی
⸻
مزایای FD7 نسبت به رقبا
✅ قابلیت چند نقطه سوئیچینگ با یک ورودی مخزن
✅ طول و تعداد شناور کاملاً سفارشی
✅ مناسب فشار و دمای بالا
✅ نسخه ضد انفجار برای مناطق Hazardous Area
✅ هزینه کمتر نسبت به استفاده از چند لول سوئیچ مجزا
✅ قابلیت استفاده در سیالات خورنده با متریال PP و PVDF
⸻
مدلهای پرکاربرد سری FD7
• FD7NDT1S110500
• FD7NDT1S120500
• FD7NDW1S110500
• FD7NDW1S120500
• FD7DKM4N510250CL (ضدانفجار)
⸻
