لول سوئیچ چنگالی ضد انفجار FineTek SC38 ATEX

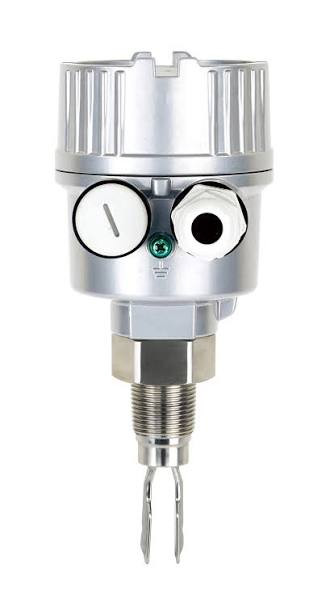

لول سوئیچ چنگالی ضد انفجار FineTek SC38 (ATEX)



لول سوئیچ SC38 Series از برند FineTek یک سنسور سطح ویبره‌ای چندمنظوره برای تشخیص سطح مایعات است که در نسخه‌های ضد انفجار (ATEX / IECEx / Ex ia) برای محیط‌های خطرناک و مستعد انفجار طراحی شده است. این تجهیز با استفاده از فناوری چنگال ارتعاشی (Tuning Fork) و پردازش دیجیتال فرکانس، بدون نیاز به کالیبراسیون مداوم، سطح حدی (High Level / Low Level) را با دقت بالا تشخیص می‌دهد.



⸻



ویژگی‌های اصلی

• دارای تاییدیه ضد انفجار ATEX، IECEx و Ex ia برای مناطق خطرناک

• مناسب برای تشخیص سطح مایعات در مخازن و خطوط فرآیندی

• طراحی فشرده با اتصال ¾ اینچ برای نصب در لوله‌ها و مخازن کوچک

• قابلیت انتخاب Fail-Safe در حالت High Level و Low Level

• دارای سیستم Self-Diagnostic برای تشخیص خرابی یا سایش چنگال

• امکان تنظیم حساسیت برای سیالات با دانسیته مختلف

• دارای دکمه تست عملکرد (Test Button)

• قابلیت تنظیم تأخیر سوئیچینگ

• عدم تأثیرپذیری از کف، حباب، ارتعاشات و تغییرات خواص سیال

• بدون قطعات متحرک و نیاز حداقلی به تعمیرات



⸻



مشخصات فنی

مشخصه	مقدار
مدل	SC38 Series
تکنولوژی	Vibrating Tuning Fork
کاربرد	تشخیص سطح مایعات
طول چنگال	40 میلی‌متر
طول پراب	75 تا 3000 میلی‌متر
دقت اندازه‌گیری	±1 میلی‌متر
تکرارپذیری	±0.5 میلی‌متر
فشار کاری	تا 40 بار
دمای محیط	40- تا 85+ درجه سانتی‌گراد
دمای فرآیند	40- تا 150+ درجه سانتی‌گراد
ویسکوزیته سیال	تا 10000 cSt
حداقل دانسیته سیال	0.5 تا 0.7 g/cm³
جنس پراب	SUS304، SUS316، SUS316L
جنس بدنه	آلومینیوم یا استیل
درجه حفاظت	IP66 / IP67
اتصال فرآیندی	رزوه‌ای یا فلنجی
منبع تغذیه	11 تا 253 VAC/VDC (بسته به مدل)



⸻



مدل‌های سری SC38



SC380

• خروجی 8/16mA

• تغذیه 11 تا 36VDC

• مناسب سیستم‌های ایمنی ذاتی (Intrinsically Safe)

• قابل استفاده در مناطق Ex ia و ATEX Zone



SC381

• خروجی PNP / NPN

• تغذیه 10 تا 55VDC

• مناسب PLC و سیستم‌های کنترل صنعتی



SC382

• خروجی دو رله SPDT

• ظرفیت کنتاکت 6A در 250VAC

• تغذیه 19 تا 253VAC/DC

• پرکاربردترین مدل در صنایع فرآیندی



⸻



کاربردها

• صنایع نفت و گاز

• پتروشیمی

• صنایع شیمیایی

• مخازن حلال‌های قابل اشتعال

• پالایشگاه‌ها

• صنایع رنگ و رزین

• صنایع دارویی

• صنایع غذایی

• مخازن ذخیره سوخت

• خطوط انتقال مایعات خطرناک



⸻



مزایا



✅ دارای نسخه ضد انفجار برای مناطق Hazardous Area



✅ قابلیت نصب در مخازن کوچک و نازل‌های محدود



✅ دقت و تکرارپذیری بالا



✅ بدون نیاز به کالیبراسیون مکرر



✅ قابلیت تنظیم دانسیته سیال (0.5 یا 0.7 g/cm³)



✅ مقاوم در برابر فشار تا 40 Bar



✅ مناسب برای اکثر مایعات صنعتی و خورنده
