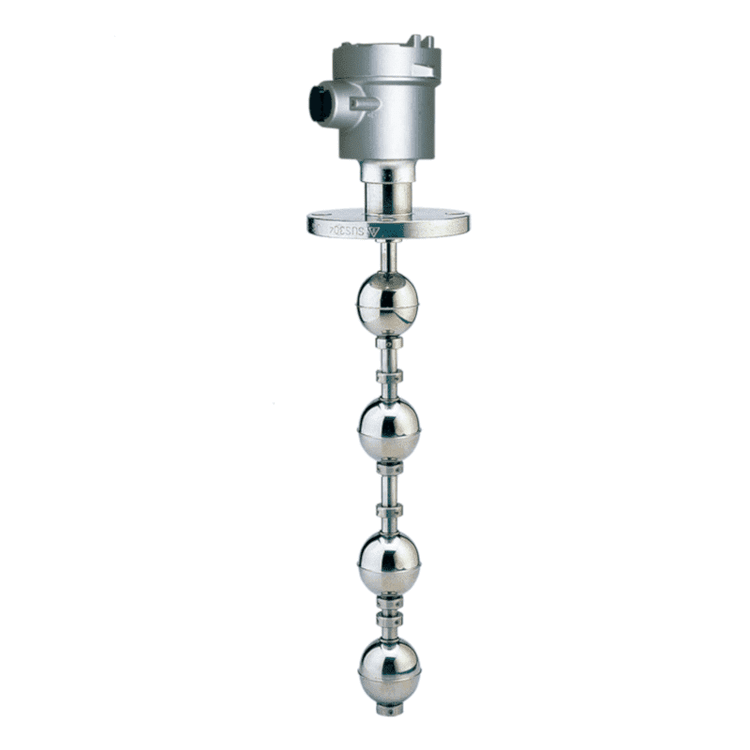

لول سوئیچ شناوری مغناطیسی FineTek FDHSS3S231000A+TA



لول سوئیچ شناوری مغناطیسی FineTek FDHSS3S231000A+TA



لول سوئیچ FineTek FDHSS3S231000A+TA از سری FC/FD Magnetic Float Level Switch یک تجهیز صنعتی دقیق برای تشخیص و کنترل سطح مایعات در مخازن و تانک‌ها است که بر اساس ترکیب دو اصل شناوری (Buoyancy) و مغناطیس (Magnetism) کار می‌کند. این مدل برای کاربردهای صنعتی سنگین، محیط‌های خورنده و همچنین سیستم‌های چندنقطه‌ای طراحی شده و قابلیت سفارشی‌سازی طول و نقاط سوئیچینگ را دارد.



⸻



نحوه عملکرد



این لول سوئیچ بر اساس مکانیزم ساده اما بسیار قابل اعتماد عمل می‌کند:

• داخل شناور (Float) یک آهنربای دائمی قرار دارد

• داخل بدنه (Stem) چندین ریدسوئیچ در نقاط مختلف نصب شده‌اند

• با بالا و پایین رفتن سطح مایع، شناور حرکت می‌کند

• نزدیک شدن آهنربا به ریدسوئیچ باعث تغییر وضعیت کنتاکت (ON/OFF) می‌شود



به این ترتیب می‌توان سطح‌های High / Low / Alarm را به‌صورت دقیق کنترل کرد.



⸻



ویژگی‌های اصلی

• مناسب برای کنترل سطح مایعات در مخازن صنعتی

• قابلیت طراحی به صورت تک‌نقطه‌ای یا چندنقطه‌ای

• بدون نیاز به برق در قسمت سنسور (Passive Operation)

• عمر طولانی ریدسوئیچ‌ها (تا حدود میلیون‌ها سیکل)

• قابلیت استفاده در محیط‌های خورنده (با متریال SS304 / SS316 / PP / PVDF)

• مناسب برای فشار و دمای بالا (بسته به نسخه)

• نصب از بالا (Top Mount)

• امکان سفارشی‌سازی طول استم و محل نقاط سوئیچ



⸻



مشخصات فنی (کلی سری FD / FC)

مشخصه	مقدار
تکنولوژی	Magnetic Float + Reed Switch
نوع خروجی	SPST / SPDT
تعداد نقاط	1 تا چند نقطه قابل سفارش
فشار کاری	تا حدود 40 bar
دمای کاری	تا حدود 200°C (بسته به متریال)
حداقل چگالی سیال	حدود 0.25 تا 0.8 SG (بسته به فلوت)
متریال بدنه	SS304 / SS316 / PP / PVDF
نصب	عمودی از بالا
حفاظت	IP65 و بالاتر



⸻



کاربردها

• مخازن آب و فاضلاب

• صنایع نفت و گاز

• پتروشیمی و پالایشگاه‌ها

• صنایع غذایی و نوشیدنی

• مخازن روغن و سوخت

• سیستم‌های پمپ و کنترل سطح

• صنایع شیمیایی و خورنده

• نیروگاه‌ها و تجهیزات صنعتی



⸻



مزایا

• ساختار ساده و بسیار قابل اعتماد

• هزینه نگهداری بسیار پایین

• مناسب برای کنترل چند سطح در یک مخزن

• مقاوم در برابر شرایط سخت صنعتی

• قابلیت استفاده در سیالات خورنده

• عدم نیاز به تنظیمات پیچیده یا کالیبراسیون



⸻



جمع‌بندی



مدل FineTek FDHSS3S231000A+TA یک لول سوئیچ شناوری مغناطیسی صنعتی دقیق و قابل اعتماد است که برای پروژه‌های حرفه‌ای با نیاز به کنترل سطح چندمرحله‌ای طراحی شده است. این تجهیز به دلیل ساختار ساده، عمر بالا و قابلیت سفارشی‌سازی، یکی از گزینه‌های استاندارد در صنایع فرآیندی محسوب می‌شود.
