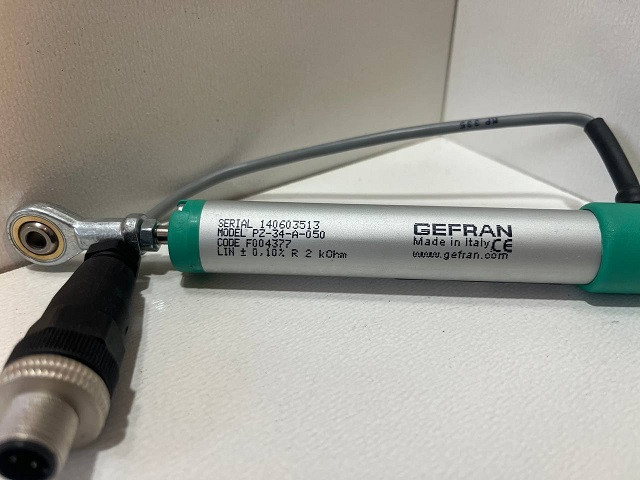

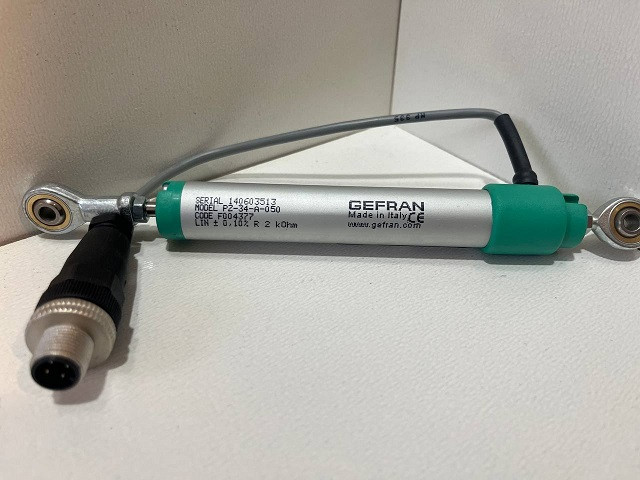

خط کش اهمی جفران PZ-34-A-050 GEFRAN

خطکش اهمی یا پتانسیومتری، یک سنسور موقعیت خطی است که برای اندازه‌گیری جابجایی یا موقعیت استفاده می‌شود. این خطکش از یک مقاومت خطی تشکیل شده که یک تیغه لغزنده (وایپر) روی آن حرکت می‌کند؛ تغییر موقعیت وایپر موجب تغییر ولتاژ خروجی می‌شود که متناسب با موقعیت است.

ساختار و عملکرد اصلی خطکش اهمی:
   مقاومت خطی: دارای دو سر که به منبع تغذیه متصل می‌شوند.
   تیغه لغزنده (وایپر): روی مقاومت حرکت می‌کند.
   تغییر ولتاژ: با حرکت وایپر، مقاومت بین وایپر و سرهای مختلف تغییر کرده و ولتاژ خروجی متناسب با مکان وایپر تغییر می‌کند.
   خروجی آنالوگ: خروجی به صورت یک سیگنال آنالوگ است که موقعیت دقیق را نشان می‌دهد.

ویژگی‌های مهم خطکش اهمی:
   دقت و پایداری بالا: در اندازه‌گیری‌ها عملکرد خوبی دارد.
   رزولوشن قابل تنظیم: امکان تنظیم دقت اندازه‌گیری وجود دارد.
   محدوده اندازه‌گیری وسیع: می‌تواند در فواصل طولانی جابجایی را اندازه‌گیری کند.
   قابلیت کارکرد در محیط‌های صنعتی: مقاوم در برابر شرایط سخت مانند دما بالا، گرد و غبار و رطوبت.
   هزینه کمتر: نسبت به سنسورهای اپتیکی یا مغناطیسی اقتصادی‌تر است.

معایب:
   سایش مکانیکی: تیغه لغزنده ممکن است به مرور زمان دچار سایش شود که باعث کاهش دقت می‌شود.
   حساسیت: به گرد و غبار و رطوبت می‌تواند حساس باشد.

کاربردها:
   اندازه‌گیری دقیق جابجایی در ماشین‌آلات صنعتی.
   کاربردهای متنوع در خودروسازی.
   صنایع تزریق پلاستیک.
صنایع الکترونیک.

به طور خلاصه، خطکش اهمی یک سنسور موقعیت آنالوگ است که با اندازه‌گیری تغییرات مقاومت (اهم) موقعیت خطی را با دقت بالا نشان می‌دهد و به دلیل سادگی و هزینه پایین برای محیط‌های صنعتی بسیار مناسب است.
