پاورمتر اشنایدر PM2220 پورت RS485 نمایشگر LCD هارمونیک 15

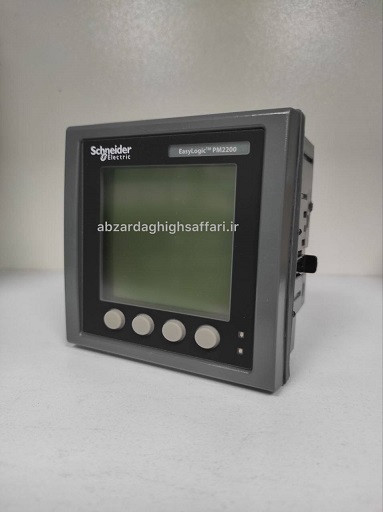

پاور متر اشنایدر مدل PM2222 (که گاهی با نام PM2220 نیز شناخته می‌شود) بخشی از سری EasyLogic PM2200 است که برای نظارت بر توان و انرژی طراحی شده و قادر به تجزیه و تحلیل کیفیت توان از جمله هارمونیک‌ها تا مرتبه ۱۵ است.

ویژگی‌های اصلی آن عبارتند از:
   نوع اندازه‌گیری: توان ظاهری (حداقل/حداکثر، کل)، توان اکتیو و راکتیو (حداقل/حداکثر، کل)، ولتاژ، جریان، فرکانس، ضریب توان، اعوجاج هارمونیک کل (THD) برای جریان و ولتاژ در هر فاز.
   تحلیل هارمونیک: تا هارمونیک پانزدهم.
   نرخ نمونه‌برداری: ۶۴ نمونه در هر سیکل.
   جریان ورودی: ۱ آمپر یا ۵ آمپر.
   محدوده ولتاژ: ۳۵ تا ۴۸۰ ولت AC بین فازها، ۲۰ تا ۲۷۷ ولت AC بین فاز و نول، و می‌تواند با ترانسفورماتورهای ولتاژ خارجی تا ۹۹۹,۰۰۰ ولت AC نیز برسد.
   محدوده فرکانس: ۴۵ تا ۶۵ هرتز.
   مصرف برق: تا ۶ ولت آمپر در ۲۷۷ ولت AC و تا ۳.۳ وات در خطوط برق (AC)، یا تا ۲ وات در ۲۷۷ ولت DC.
   منبع تغذیه: پشتیبانی از ۴۸-۲۷۷ ولت DC ±۱۰% یا ۲۰-۲۷۷ ولت AC.
   ارتباطات: رابط RS485.
   ویژگی‌های محیطی و مکانیکی: وزن خالص تقریباً ۳۰۰ گرم، عمر مفید حدود ۷ سال.
   حفاظت: تنظیمات ضد دستکاری و محافظت شده با کد دسترسی هستند.
   بازه زمانی تقاضا: قابل تنظیم از ۱ تا ۶۰ دقیقه.
   سایر ویژگی‌ها: تایمر برای بار فعال، عملکرد متر و ساعت‌های کار برای کمک به برنامه‌ریزی نگهداری.
   زمان ماندگاری در قطعی برق: معمولاً ۱۰۰ میلی‌ثانیه در ۱۲۰ ولت AC، ۴۰۰ میلی‌ثانیه در ۲۳۰ ولت AC و ۵۰ میلی‌ثانیه در ۱۲۵ ولت DC.

این دستگاه برای نظارت بر توان، صدور صورت‌حساب فرعی و تجزیه و تحلیل پیشرفته کیفیت توان استفاده می‌شود.

برای اطلاعات دقیق‌تر و کامل‌تر، می‌توانید به دیتاشیت‌ها و مستندات رسمی محصول اشنایدر الکتریک مراجعه کنید.
