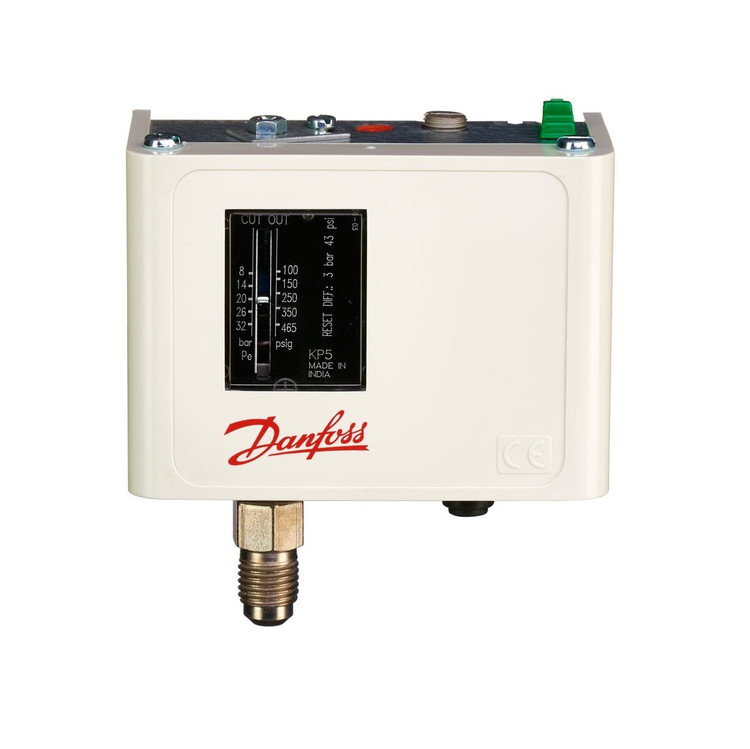

پرشر سوئیچ دانفوس KP5 ریست دار
برند
دانفوس
نوع ریست
دستی
بازه فشار قابل تنظیم(بار)
۸تا ۳۵
حداکثر فشار کاری(بار)
۳۵
فشار دیفرنشیال(بار)
۱/۸ تا ۶
سایز اتصال(اینچ)
۱/۴
دمای محیط
۴۰-تا ۶۵+
وزن (کیلوگرم)
۰/۳۱
درجه حفاظت
IP۴۴
کشور سازنده
لهستان/هند
معرفی
پرشر سوئیچ دانفوس KP5
در سیستم های برودتی، تهویه مطبوع و تاسیساتی، کنترل فشار سیال، یکی از حیاتی ترین بخش های عملکرد ایمن و پایدار است.
افزایش بیش از حد فشار می تواند به کمپرسور یا لوله ها آسیب بزند، و افت بیش از اندازه ی آن نیز باعث از کار افتادن مدار و کاهش راندمان سیستم می شود.
بسیاری از خرابی ها در تجهیزات سرمایشی و پمپاژ به دلیل نبود کنترل دقیق فشار اتفاق می افتد؛ جایی که سیستم در زمان مناسب فرمان قطع یا وصل دریافت نمی کند.
اینجاست که قطعه ای به نام پرشر سوئیچ (Pressure Switch) اهمیت پیدا می کند.
قطعه ای کوچک اما بسیار مؤثر که با حس کردن فشار در مدار، از آسیب های سنگین و توقف ناگهانی سیستم جلوگیری می کند.
در بین برندهای مختلف موجود در بازار، Danfoss یکی از معتبرترین تولید کنندگان پرشر سوئیچ در جهان است.
مدل های این برند در دو نوع کلی Low Pressure (لوپرشر) و High Pressure (های پرشر) تولید می شوند.
مدل های لوپرشر مانند KP1 برای کنترل فشارهای پایین استفاده می شوند، اما در سمت فشار بالا، جایی که نیاز به دقت و تحمل بیشتر وجود دارد پرشر سوئیچ دانفوس KP5 بهترین انتخاب است.
علاوه بر این دو دسته، مدل هایی مانند KP35 نیز وجود دارند که در بازه های تنظیم گسترده تری عمل می کنند و بسته به نوع تنظیم، می توانند به عنوان لوپرشر یا های پرشر مورد استفاده قرار گیرند.
معرفی پرشر سوئیچ دانفوس KP5
پرشر سوئیچ دانفوس KP5 یکی از مدل های تخصصی و دقیق در سری KP برند دانفوس است که برای کنترل فشارهای بالا (High Pressure) در سیستم های برودتی، تاسیساتی و پمپاژ طراحی شده است.
این مدل با محدوده ی تنظیم 8 تا 32 بار، وظیفه دارد هنگام افزایش بیش از حد فشار، مدار برق تجهیزات را قطع کند تا از آسیب به کمپرسور، پمپ یا خطوط فشار جلوگیری شود.
در واقع، KP5 نوعی کلید حفاظتی فشار بالا است که با تشخیص لحظه ای فشار سیال، نقش یک سیستم ایمنی خودکار را در مدار ایفا می کند.
استفاده از آن باعث می شود عملکرد تجهیزات در محدوده ی امن باقی بماند و از خرابی های پرهزینه ناشی از فشار زیاد جلوگیری شود.
پرشر سوئیچ دانفوس kp5 به طور گسترده در چیلرها، سردخانه ها، کمپرسورهای هوا، بوستر پمپ ها و تاسیسات تهویه مطبوع به کار می رود و یکی از اصلی ترین اجزای حفاظتی در مدارهای فشار بالا محسوب می شود.
نحوه عملکرد پرشر سوئیچ دانفوس KP5
پرشر سوئیچ دانفوس KP5 بر اساس تغییرات فشار سیال در مدار عمل می کند.
درون این تجهیز، یک دیافراگم حساس به فشار وجود دارد که به صورت مستقیم با فنر تنظیمی در تماس است.
وقتی فشار مدار بالا یا پایین می رود، دیافراگم تغییر شکل داده و نیروی آن به مجموعه ای از اهرم ها منتقل می شود.
این اهرم ها در نهایت باعث تغییر وضعیت کنتاکت الکتریکی داخل پرشر می شوند.
در پرشر سوئیچ دانفوس KP5 دو پیچ اصلی برای تنظیم وجود دارد:
پیچ شماره 1 برای تنظیم فشار اصلی (Cut-out) استفاده می شود و تعیین می کند پرشر در چه فشاری فرمان قطع یا وصل مدار را صادر کند.
پیچ شماره 2 مربوط به تنظیم دیفرانسیل (Differential) است و میزان اختلاف فشار بین نقطه ی قطع و وصل را مشخص می نماید.
تنظیم فشار اصلی در پرشر سوئیچ دانفوس KP5
پیچ شماره 1 در پرشر سوئیچ دانفوس KP5 برای تنظیم فشار اصلی یا حد بالای فشار (Cut-out Pressure) استفاده می شود.
با چرخاندن این پیچ می توان تعیین کرد که پرشر در چه فشاری فرمان قطع مدار برق را صادر کند.
در تصویر، ستون CUT IN روی صفحه مدرج پرشر نشان دهنده محدوده ی تنظیم فشار اصلی است.
به عنوان مثال، اگر فشار روی عدد 14 بار تنظیم شود، زمانی که فشار واقعی سیستم به 14 بار برسد، پرشر عمل کرده و مدار کمپرسور یا پمپ را قطع می کند تا از افزایش بیشتر فشار جلوگیری شود.
این تنظیم معمولاً بر اساس فشار کاری سیستم و نوع تجهیز انجام می شود و نقش اصلی در محافظت از تجهیزات در برابر فشار بیش از حد دارد.
