ترانسمیتر S-۱۰ویکا ۱۶ باری با خروجی ۴-۲۰ میلی آمپر

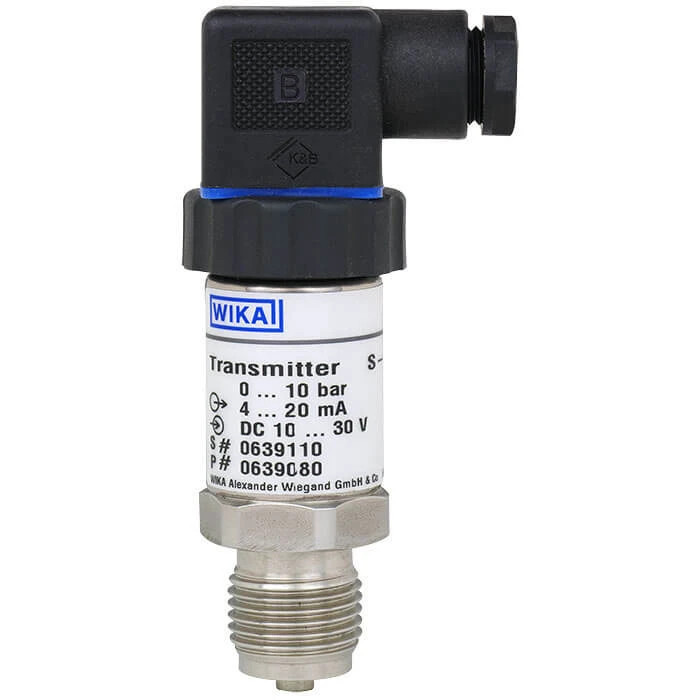

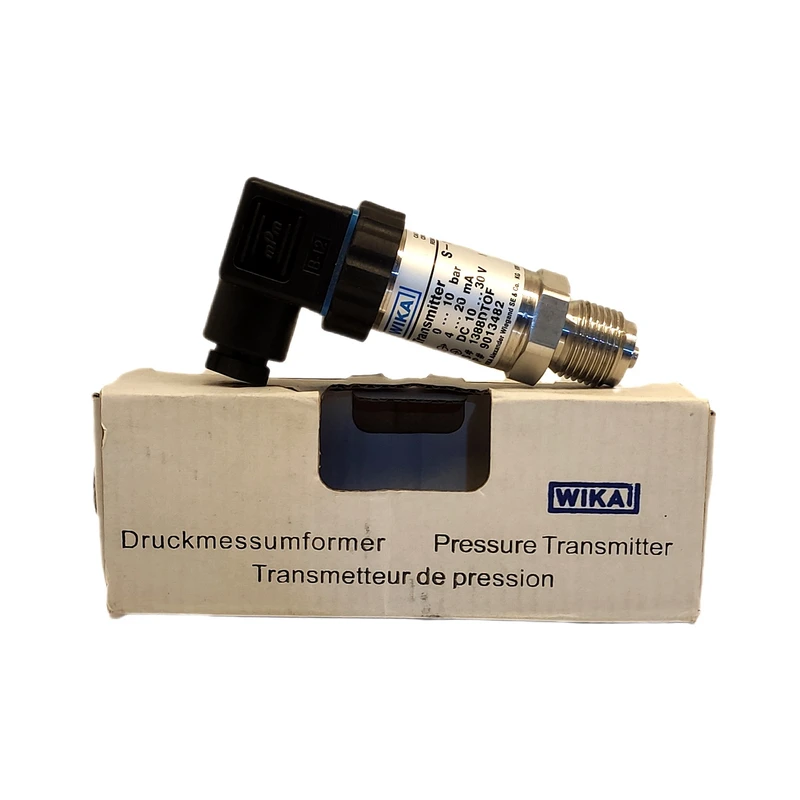

ترانسمیتر (سنسور) فشار قلمی WIKA مدل  (S-10)

ترانسمیتر (سنسور) فشار قلمی ویکا WIKA مدل S10  (S-10)ساخت کمپانی مطرح   WIKA آلمان است. این محصول شرکت ویکا، ترانسمیتری با دقت و کارایی بالاست که جهت کاربردهای صنعتی و ازمایشگاهی طراحی گردیده است. این سنسور فشار قلمی با خروجی آنالوگ است که وجه تمایز اصلی آن با سری A10 در سایز اتصال آن است که البته تفاوتهای دیگری نیز با سری A10 دارد که در ادامه توضیح داده خواهد شد. آن است.

خصوصیات فنی پرشر ترانسمیتر (سنسور فشار) ویکا S-10 :

محدوده فشار:

ترانسمیتر فشار ویکا S10  بر حسب رنج فشار به سه دسته تقسیم میشود که هر کدام رنج های فشار مختلفی دارند که میتوان با توجه به نیاز سیستم سفارش داد. این نوع سنسورها و رنج فشار آنها به شرح زیر است:

• سنسور فشار گیج(Gage) :

0.1 , 0.16 , 0.25 , 0.4 , 0.6 , 1 , 1.6 , 2.5 , 4 , 6 , 10 , 16, 25, 40 , 60 , 100 , 160 , 250 , 400 , 600, 1000 bar

• سنسور فشار مطلق (Absolute) :

0.25 , 0.4 , 0.6 , 1 , 1.6 , 2.5 , 4 , 6  , 10 , 16 , 25 bar

• سنسور فشار خلا – وکیوم (Vacume) :

-0.6 , -0.4 , -0.25 , -0.16 , -0.1 , -1 bar

این گستردگی باعث شده تا سنسور فشار S10 برای کاربردهای مختلف مورد استفاده قرار گیرد. علاوه بر واحد bar، واحد سنجش فشار ‌ PSI نیز برای پرشر ترنسمیتر S-10 بصورت سفارشی  قابل ارائه هست.



محدوده دما سنسور فشار ویکا S-10 :

در مقایسه با سنسور فشار ویکا A-10 ، سنسور فشار S-10 از بازه گسترده تری برخوردار است و برای بکار گرفته شدن در صنایعی که دمای بالاتری می طلبد مطلوب تر است.

بازه دمای مجاز ترنسمیتر S-10 برای دمای محیطی با قابلیت کار در دمای منفی از  -20°C تا +80^OC

بازه استاندارد دمای سیال :  -30°C  تا +100^OC

دمای نگهداری سنسور s-10 برای تمامی مدل‌ها: از  -40°C تا +100^OC



دقت سنسور سری S10:

دقت پرشر ترانسمیتر(سنسورفشار) S-10 کمتر از 0.25 درصد محدوده کامل (Full Scale) است و این مقدار می‌تواند تا 0.125 درصد بهبود یابد (در برخی مدل‌ها یا تنظیمات خاص). این دقت شامل مواردی مانند خطی بودن (linearity)، هیسترزیس (hysteresis)، و قابلیت تکرارپذیری (repeatability) است.

به طور معمول، دقت ترانسمیتر فشار سری S-10 ویکا، 0.5%  از مقدار اندازه‌گیری شده آن است.



جنس مواد سنسور فشار S-10

جنس قطعات در تماس با سیال: فولاد ضد زنگ



جنس  قطعات غیرتماسی:

بدنه: (Case)  فولاد ضد زنگ

مهره قفل‌کننده : (Clamping Nut)  پلاستیک PA

کانکتور زاویه‌دار: (Angular Connector)  پلاستیک PA

اورینگ‌های مهره قفل‌کننده :  NBR

واشر تخت (Flat Gasket) : سیلیکون (VMQ)

سیال داخلی (: روغن مصنوعی (Synthetic Oil)

سنسورهایی با بازه اندازه‌گیری بالاتر از 25 بار، دارای سلول اندازه‌گیری خشک (Dry Measuring Cell) هستند و از سیال داخلی استفاده نمی‌کنند​.

این ترکیب مواد باعث می‌شود سنسور S-10 دوام و مقاومت بالایی در شرایط سخت صنعتی و محیط‌های شیمیایی داشته باشد.



پاسخ زمانی سنسور (Response Time):

ترانسمیتر فشار مدل S10 برند WIKA این زمان کمتر از 1mS است.  این سرعت پاسخ‌دهی بسیار بالا برای سیستم هایی که به دقت و سرعت بالا نیاز دارند.



مقاومت در برابر شوک و لرزش :

سنسورفشار ویکا S10 ، می‌تواند شوک‌های مکانیکی تا 1000g را تحمل کند ونیزمی‌تواند لرزش‌هایی تا 20g را تحمل کند.



درجه حفاظت سنسور IP :

درجه حفاظت پرشر سنسور ویکا S10



مقایسه سنسور فشار (پرشر ترانسمیتر)قلمی ویکا سری های A10 و S10

پارامتر	سنسور A10	سنسور S10
رنج دما محیط	0-80°C	-20…80°C
رنج دما سیال	0-80°C	-30…100°C
رنج دما نگهداری	-20…70°C	-40…100°C
سایز اتصال	1/4 NPT	1/2 NPT
دقت	0.5%	0.25%,0.5%
مقاومت شوک	500g	1000 g
مقاومت لرزش	10g	20 g
پاسخ زمانی	4ms˃	1ms˃



ابعاد فیزیکی سنسور فشار قلمی WIKA سری S-10 :

ترانسمیتر فشار مدل S-10 دارای اتصالات فرآیندی متنوعی است، اما در ایران بر اساس رزوه NPT و با سایز 1/2NPT موجود میباشد و بقیه انواع رزوه های تولید شده wika  بصورت سفارشی قابل تامین است.

ابعاد برای رزوه 1/2 NPT عبارت است از:

• طول رزوه 19 میلی‌متر
• طول رزوه تا بالای مهره 27.5 میلی‌متر
