گیج فشار ۱ باری صفحه ۱۰ سانتی متر WIKA ۲۳۲.۵۰.۱۰۰ اتصال عمودی و افقی

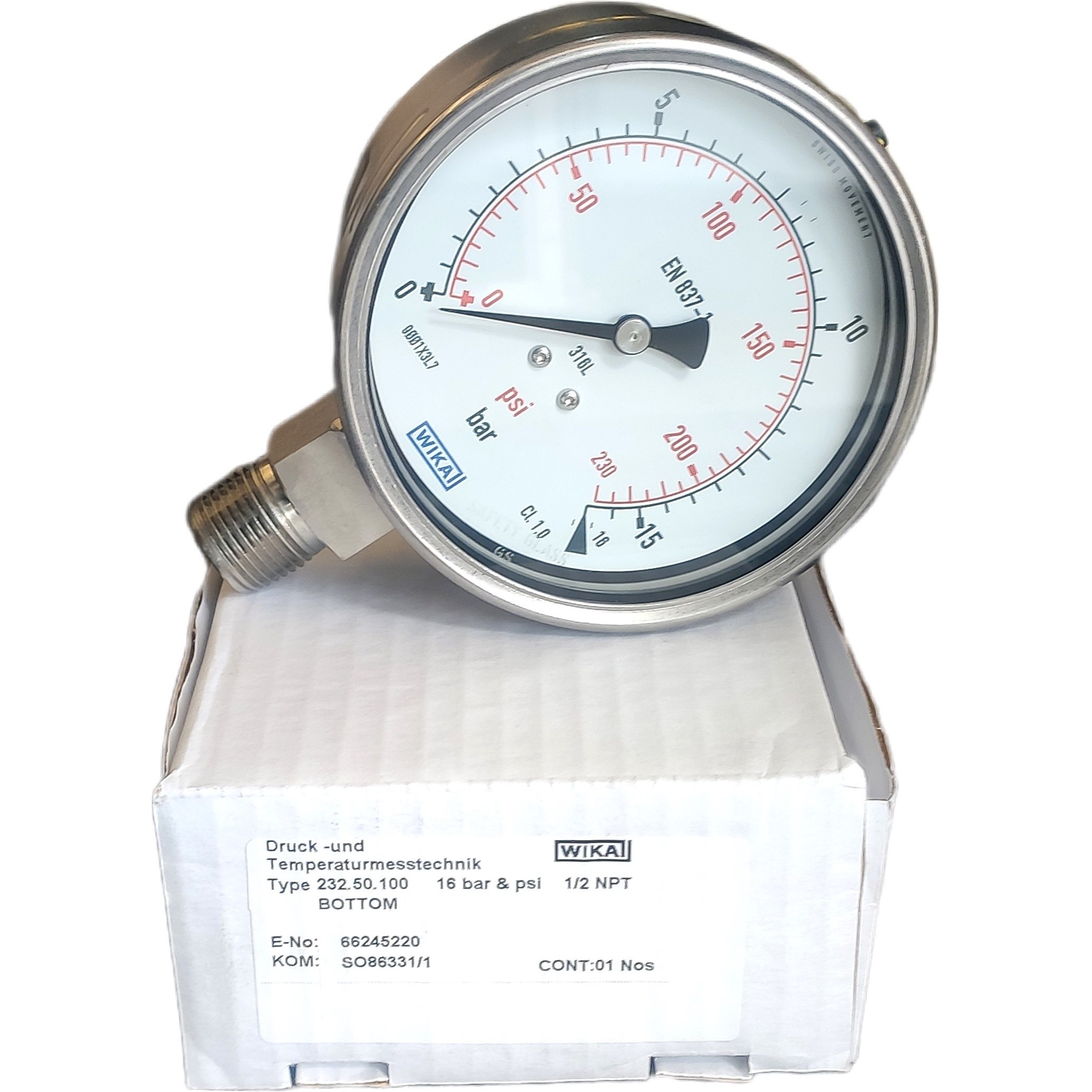

گیج فشار تمام استیل WIKA مدل 232.50 – صفحه 10 سانت (100mm)





گیج فشار WIKA مدل 232.50 یکی از پرکاربردترین مانومترهای صنعتی در صنایع فرآیندی، نفت و گاز، پتروشیمی و سیستم‌های تحت فشار است. این مدل با طراحی تمام استیل، مقاومت بسیار بالا در برابر خوردگی، لرزش و شرایط سخت محیطی دارد و مطابق استانداردهای بین‌المللی EN 837-1 تولید شده است.









⚙️ مشخصات فنی کلی





• مدل: 232.50 (نسخه خشک / بدون روغن)
• سایز صفحه: 100 میلی‌متر (10 سانت)
• جنس بدنه: استنلس استیل (تمام استیل)
• جنس مکانیزم داخلی: استنلس استیل 316L
• رنج‌های قابل ارائه: از خلأ تا فشارهای بالا (تا 1600 bar بسته به سفارش)
• دقت اندازه‌گیری: کلاس 1.0 (در سایز 100mm)
• نوع شیشه: شیشه ایمن لمینت
• درجه حفاظت: IP65
• کاربرد: سیالات گازی و مایع غیرکریستالی و خورنده











🔩 انواع اتصال (خیلی مهم برای انتخاب)





این مدل در دو نوع نصب اصلی تولید می‌شود:

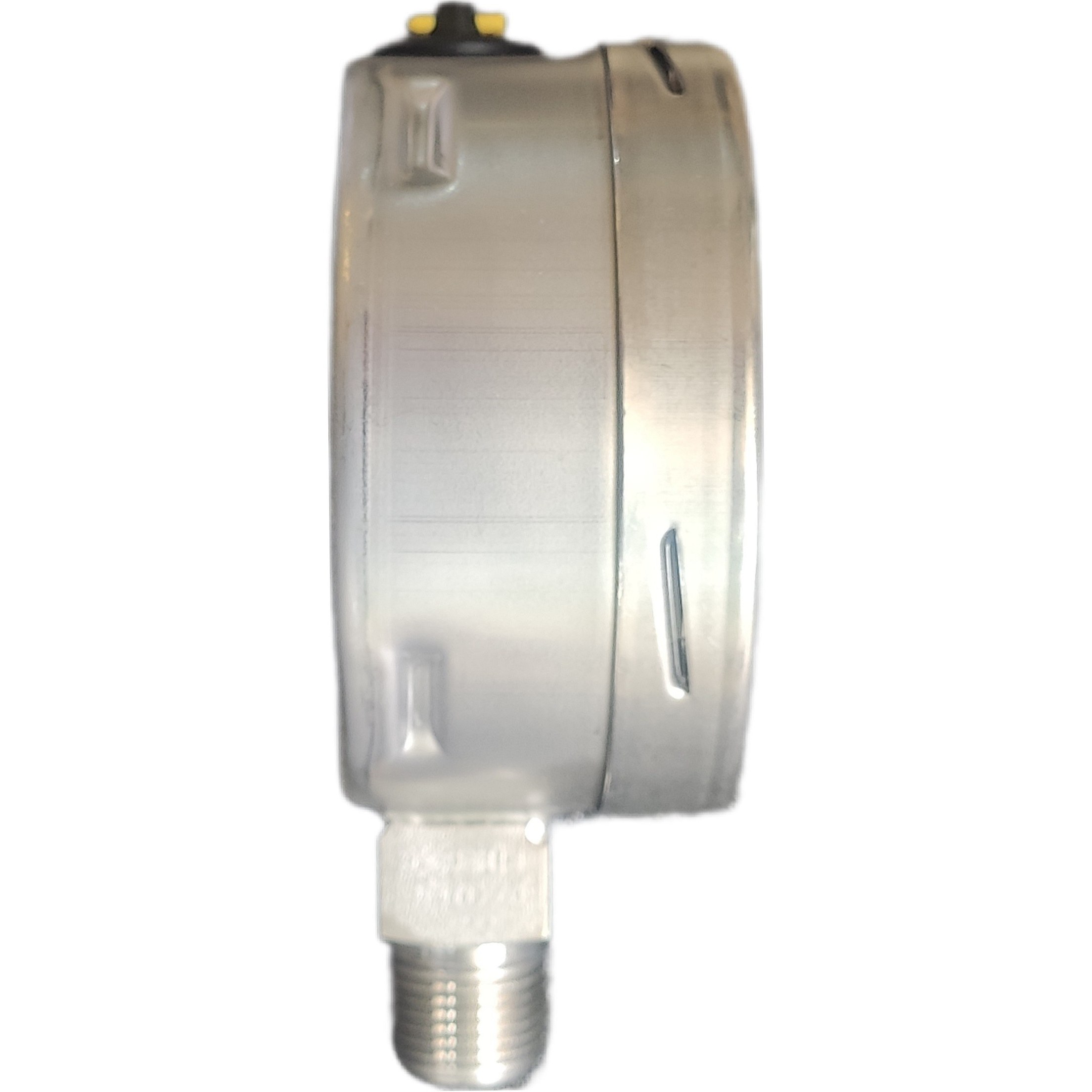

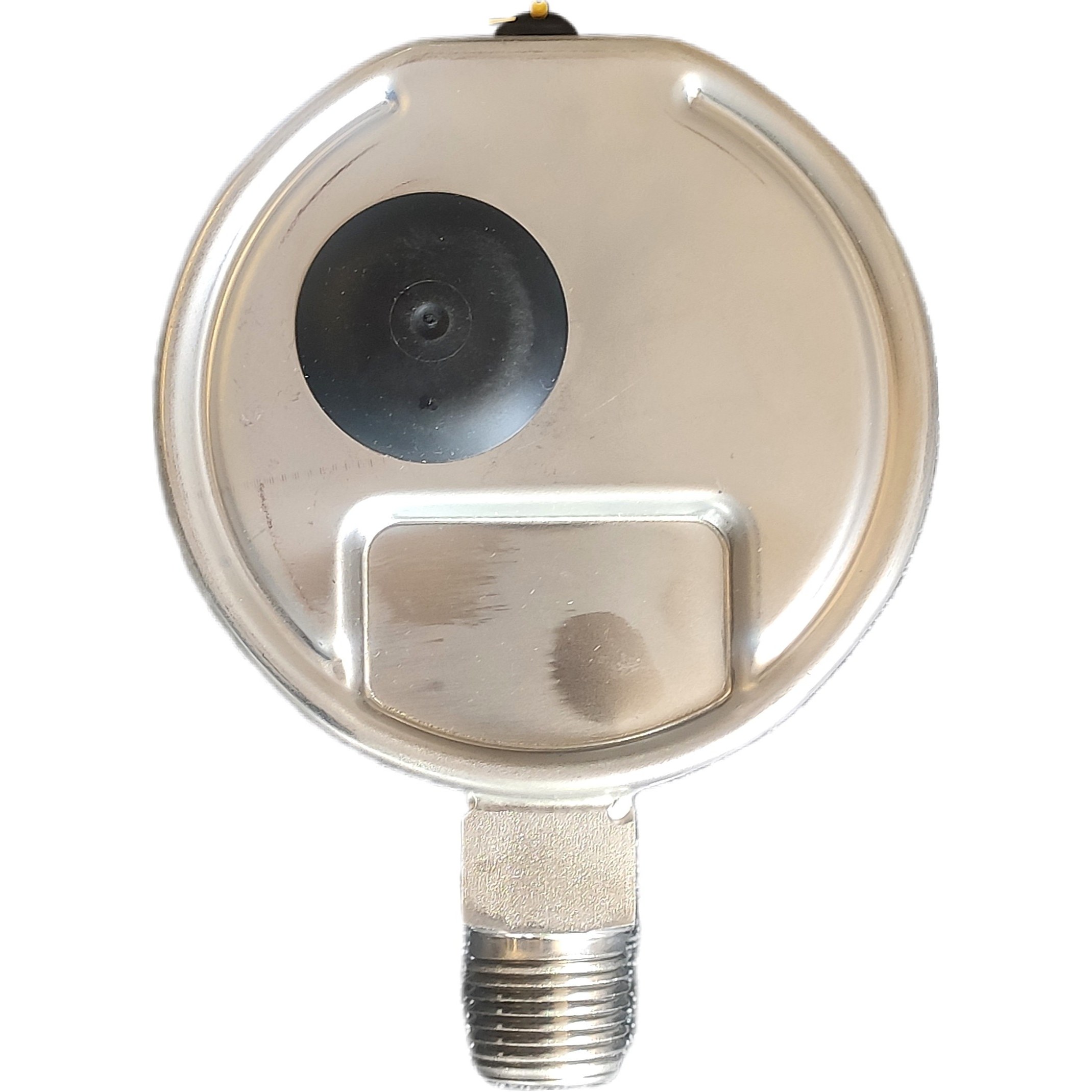

📌 1) اتصال عمودی (Bottom Mount / Radial)





در این نوع، اتصال در پایین گیج قرار دارد.





ویژگی‌ها:





• نصب مستقیم روی لوله
• رایج‌ترین نوع در صنعت
• مناسب خطوط افقی
• خوانایی در حالت ایستاده روی پایپ







کاربردها:





• پمپ‌ها
• کمپرسورها
• خطوط لوله صنعتی
• سیستم‌های عمومی فشار

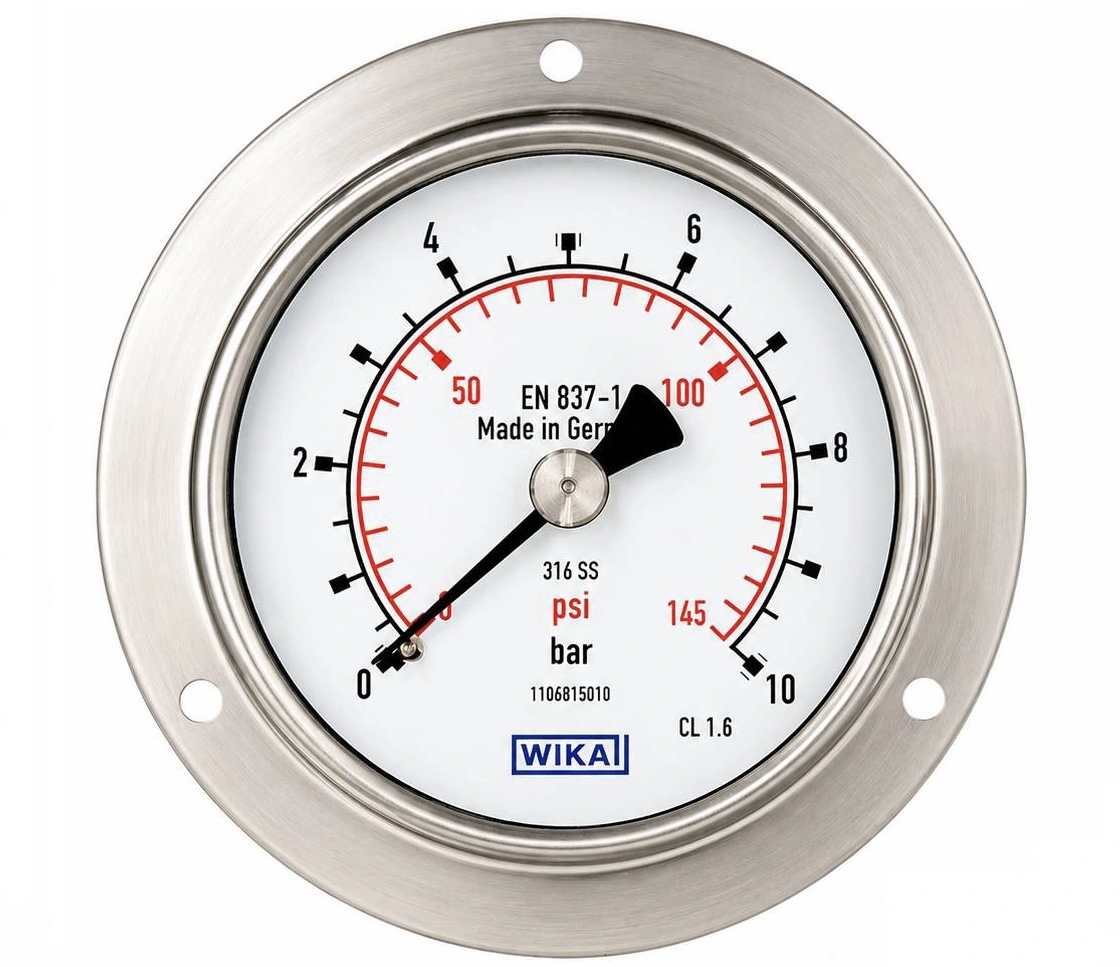

📌 2) اتصال افقی (Back Mount / Axial)





در این نوع، اتصال در پشت گیج قرار دارد.





ویژگی‌ها:





• نصب روی تابلو یا پنل
• نمایش رو به جلو (Front Reading)
• مناسب فضاهای محدود
• ظاهر تمیزتر در تابلو ابزار دقیق







کاربردها:





• تابلو برق صنعتی
• پنل‌های کنترل
• دستگاه‌های فرآیندی
• سیستم‌های ابزار دقیق
