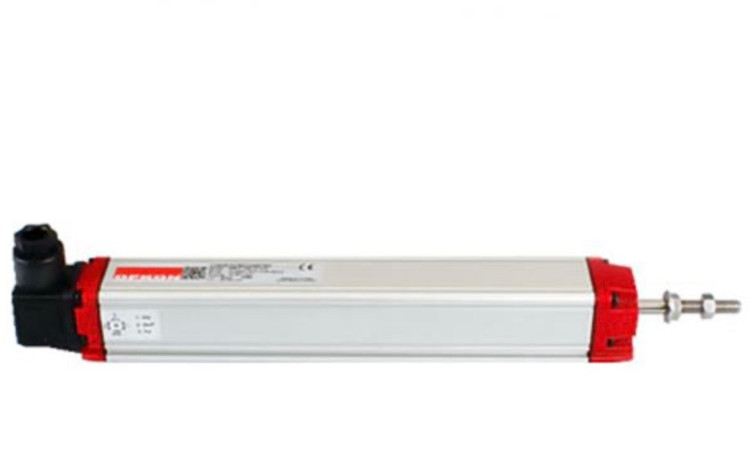

انکودر خطی Opkon RTL
برند:OPKON
توضیحات
- انکودر خطی اپکن RTL 30 (رنج اندازه گیری 30 میلیمتر)
- انکودر خطی اپکن RTL 50 (رنج اندازه گیری 50 میلیمتر)
- انکودر خطی اپکن RTL 75 (رنج اندازه گیری 75 میلیمتر)
- انکودر خطی اپکن RTL 100 (رنج اندازه گیری 100 میلیمتر)
- انکودر خطی اپکن RTL 125 (رنج اندازه گیری 125 میلیمتر)
- انکودر خطی اپکن RTL 130 (رنج اندازه گیری 130 میلیمتر)
- انکودر خطی اپکن RTL 150 (رنج اندازه گیری 150 میلیمتر)
- انکودر خطی اپکن RTL 175 (رنج اندازه گیری 175 میلیمتر)
- انکودر خطی اپکن RTL 200 (رنج اندازه گیری 200 میلیمتر)
- انکودر خطی اپکن RTL 225 (رنج اندازه گیری 225 میلیمتر)
- انکودر خطی اپکن RTL 250 (رنج اندازه گیری 250 میلیمتر)
- انکودر خطی اپکن RTL 275 (رنج اندازه گیری 275 میلیمتر)
- انکودر خطی اپکن RTL 300 (رنج اندازه گیری 300 میلیمتر)
- انکودر خطی اپکن RTL 325 (رنج اندازه گیری 325 میلیمتر)
- انکودر خطی اپکن RTL 350 (رنج اندازه گیری 350 میلیمتر)
- انکودر خطی اپکن RTL 375 (رنج اندازه گیری 375 میلیمتر)
- انکودر خطی اپکن RTL 400 (رنج اندازه گیری 400 میلیمتر)
- انکودر خطی اپکن RTL 450 (رنج اندازه گیری 450 میلیمتر)
- انکودر خطی اپکن RTL 500 (رنج اندازه گیری 500 میلیمتر)
- انکودر خطی اپکون RTL 550 (رنج اندازه گیری 550 میلیمتر)
- انکودر خطی اپکون RTL 600 (رنج اندازه گیری 600 میلیمتر)
- انکودر خطی اپکون RTL 650 (رنج اندازه گیری 650 میلیمتر)
- انکودر خطی اپکون RTL 700 (رنج اندازه گیری 700 میلیمتر)
- انکودر خطی اپکون RTL 750 (رنج اندازه گیری 750 میلیمتر)
- انکودر خطی اوپکن RTL 800 (رنج اندازه گیری 800 میلیمتر)
- انکودر خطی اوپکن RTL 850 (رنج اندازه گیری 850 میلیمتر)
- انکودر خطی اوپکن RTL 900 (رنج اندازه گیری 900 میلیمتر)
- انکودر خطی اوپکن RTL 1000 (رنج اندازه گیری 1000 میلیمتر)
- انکودر خطی اوپکن RTL 1250 (رنج اندازه گیری 1250 میلیمتر)
- انکودر خطی اوپکن RTL 1500 (رنج اندازه گیری 1500 میلیمتر)

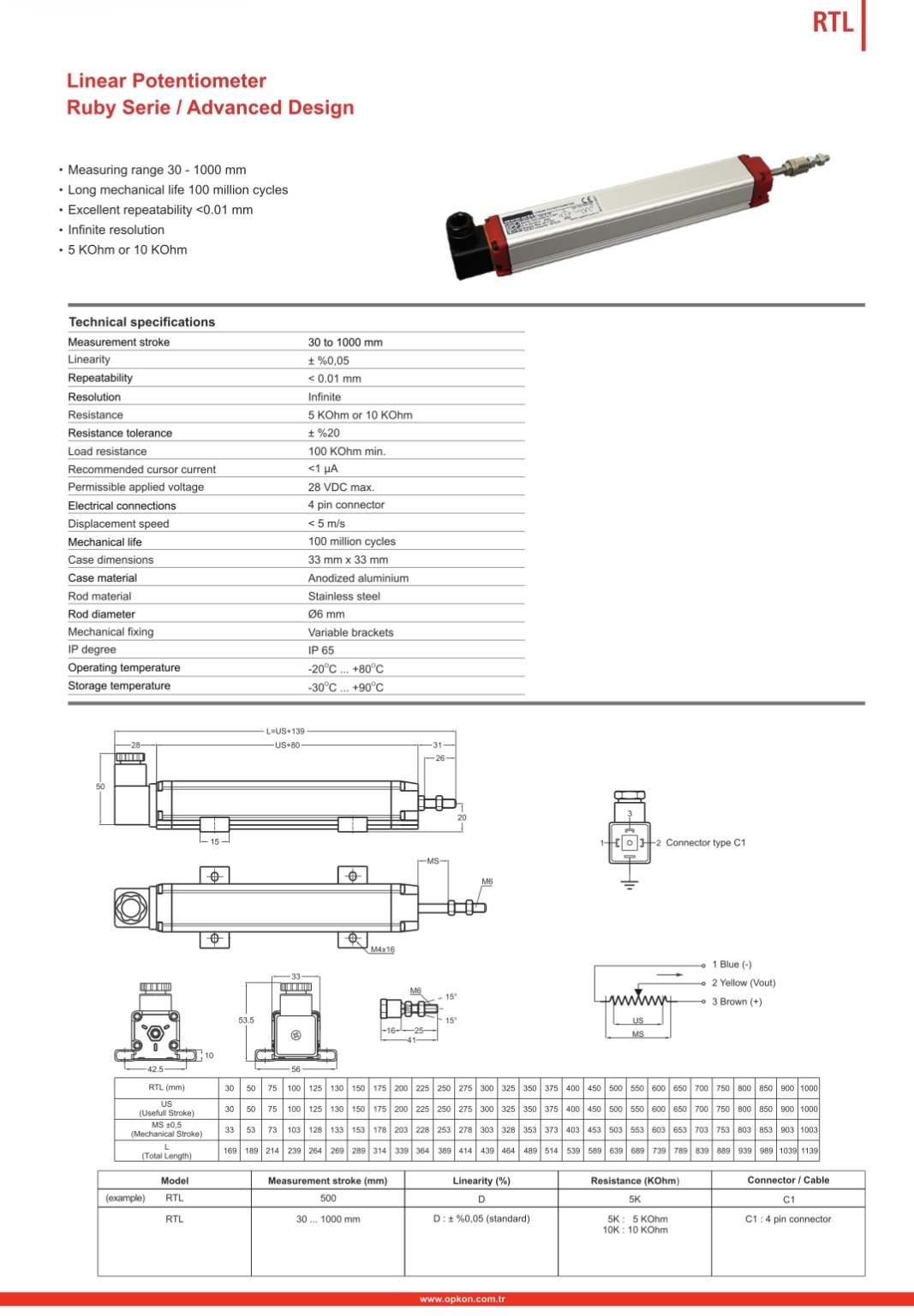

مشخصات فنی انکودر خطی اپکن مدل RTL
انکودر خطی مقاومتی اپکن سری آر تی ال با رنج اندازه گیری 30 الی 1500 میلیمتر می باشد، خروجی این خط کش 5 یا 10 کیلو اهم است و عمر مکانیکی این پتانسیومتر طولانی بوده که حدود 100 میلیون سیکل می باشد. شرکت اپکن سازنده انواع پتانسیومتر مقاومتی می باشد.
مشخصات فنی خط کش (پتانسیومتر) مقاومتی اپکن سری RTL
|
کورس اندازه گیری |
30 الی 1500 میلیمتر |
|
میزان خطی بودن |
±0.05 درصد |
|
تکرار پذیری |
کمتر از 0.01 میلیمتر |
|
رزولوشن |
وابسته به مدل |
|
مقاومت |
5 کیلو اهم یا 10 کیلو اهم |
|
تولرانس مقاومت |
±20 درصد |
|
مقاومت بار |
100 کیلو اهم بر دقیقه |
|
مکان نمای توصیه شده |
<1 میکرو آمپر |
|
ولتاژ مجاز اعمال شده |
ماکزیمم 28 ولت DC |
|
اتصال الکتریکی |
کانکتور 4 پین |
|
سرعت جابجایی |
< 5 متر بر ثانیه |
|
عمر مکانیکی |
100 میلیون سیکل |
|
ابعاد بدنه |
33*33 میلیمتر |
|
جنس بدنه |
آلومینیوم آندایز |
|
جنس میله |
فولاد ضد زنگ |
|
قطر میله |
6 میلیمتر |
|
نحوه نصب |
پایه های قابل تنظیم |
|
درجه حفاظت |
IP65 |
|
دمای عملکرد |
20- الی 80 درجه سانتیگراد |
|
دمای نگهداری |
30- الی 90 درجه سانتیگراد |
کد فنی خط کش مقاومتی OPKON RTL
جدول انتخاب کد فنی خط کش (پتانسیومتر) مقاومتی اپکن سری RTL OPKON
|
مدل |
RTL |
|
کورس اندازه گیری |
30 الی 1500 میلیمتر |
|
میزان خطی بودن (درصد) |
(استاندارد) D:±درصد 0.05 |
|
خروجی مقاومت (کیلو اهم) |
5K : پنج کیلو اهم 10K : ده کیلو اهم |
|
کانکتور /کابل |
C1: کانکتور 4 پین |
ابعاد و کورس اندازه گیری خط کش اپکن RTL
|
RTL (میلیمتر) |
کورس مفید |
کورس مکانیکی |
طول کلی |
|
30 |
30 |
33 |
169 |
|
50 |
50 |
53 |
189 |
|
75 |
75 |
73 |
214 |
|
100 |
100 |
103 |
239 |
|
125 |
125 |
128 |
264 |
|
130 |
130 |
133 |
269 |
|
150 |
150 |
153 |
289 |
|
200 |
200 |
203 |
339 |
|
225 |
225 |
228 |
364 |
|
250 |
250 |
253 |
389 |
|
275 |
275 |
278 |
414 |
|
300 |
300 |
303 |
439 |
|
325 |
325 |
328 |
464 |
|
350 |
350 |
353 |
489 |
|
375 |
375 |
373 |
514 |
|
400 |
400 |
403 |
539 |
|
450 |
450 |
453 |
639 |
|
500 |
500 |
503 |
639 |
|
550 |
550 |
553 |
689 |
|
600 |
600 |
603 |
739 |
|
650 |
650 |
653 |
789 |
|
700 |
700 |
703 |
839 |
|
750 |
750 |
753 |
889 |
|
800 |
800 |
803 |
939 |
|
850 |
850 |
853 |
989 |
|
900 |
900 |
903 |
1039 |
|
1000 |
1000 |
1003 |
1139 |
