دستهبندی: ابزار دقیق
کورس اندازه گیری :50 الی 800 میلیمتر
میزان خطی بودن:±0.05 درصد
تکرار پذیری:کمتر از 0.01 میلیمتر
رزولوشن:وابسته به مدل

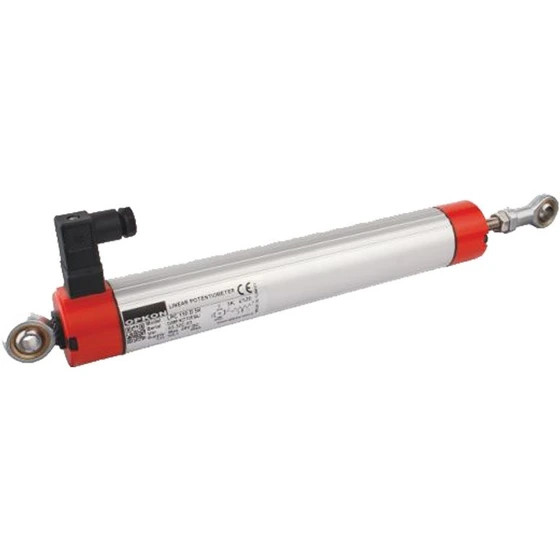

انکودر خطی Opkon LPC
برند:OPKON
مشخصات
کورس اندازه گیری
50 الی 800 میلیمتر
میزان خطی بودن
±0.05 درصد
تکرار پذیری
کمتر از 0.01 میلیمتر
رزولوشن
وابسته به مدل
مقاومت
5 کیلو اهم یا 10 کیلو اهم
تولرانس مقاومت
±20 درصد
مقاومت بار
مینیمم 100 کیلو اهم
مکان نمای توصیه شده
< 1 میکرو آمپر
ولتاژ مجاز اعمال شده
ماکزیمم 28 ولت DC
اتصال الکتریکی
کانکتور 4 پین
سرعت جابجایی
< 5 متر بر ثانیه
عمر مکانیکی
100 میلیون سیکل
قطر بدنه
38 میلیمتر
جنس بدنه
آلومینیوم آندایز
جنس میله
فولاد ضد زنگ
قطر میله
10 میلیمتر
نحوه نصب
بال جو ینت در دو طرف
درجه حفاظت
IP65
دمای عملکرد
20- الی 80 درجه سانتیگراد
دمای نگهداری
30- الی 90 درجه سانتیگراد
توضیحات

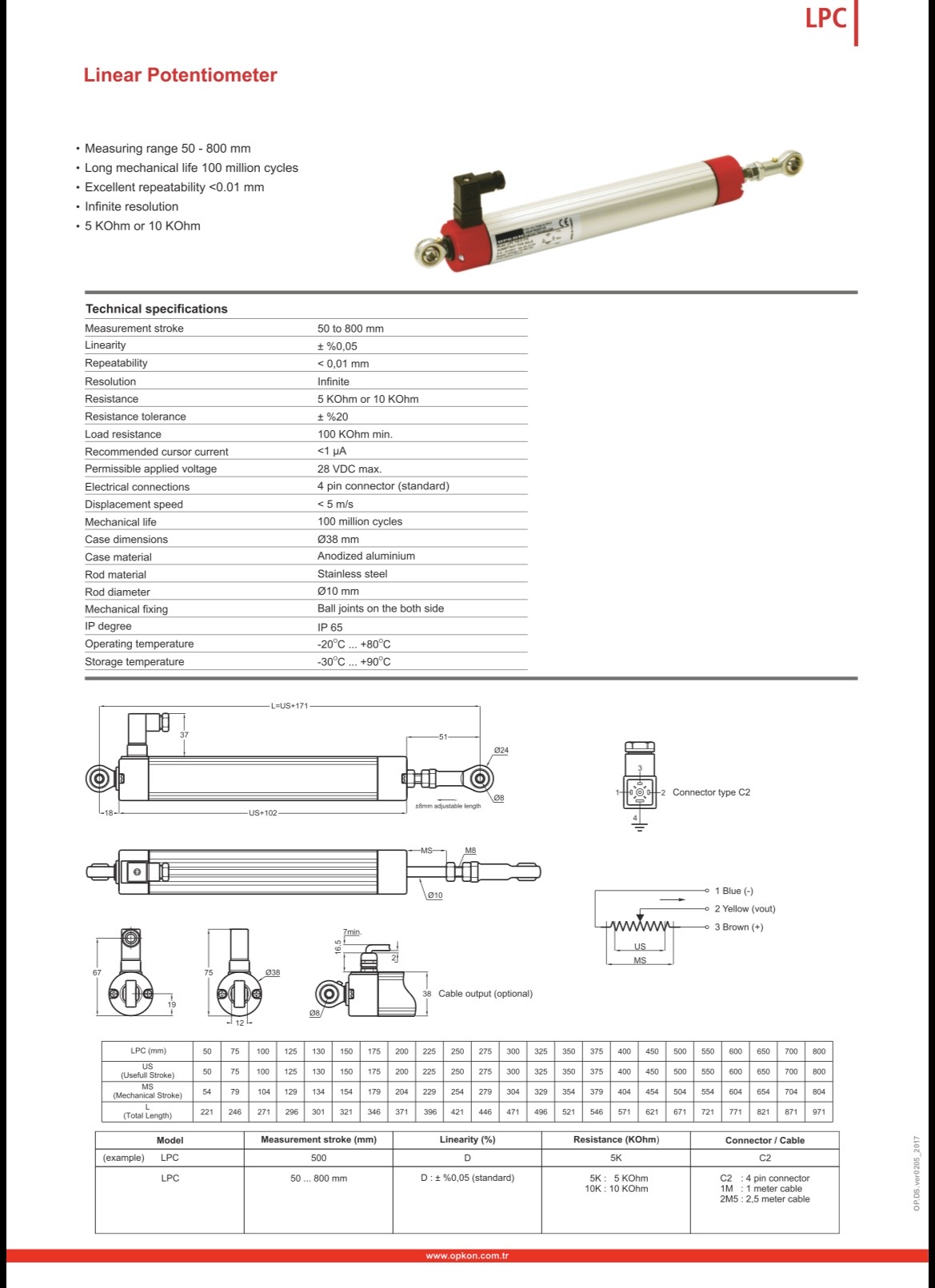

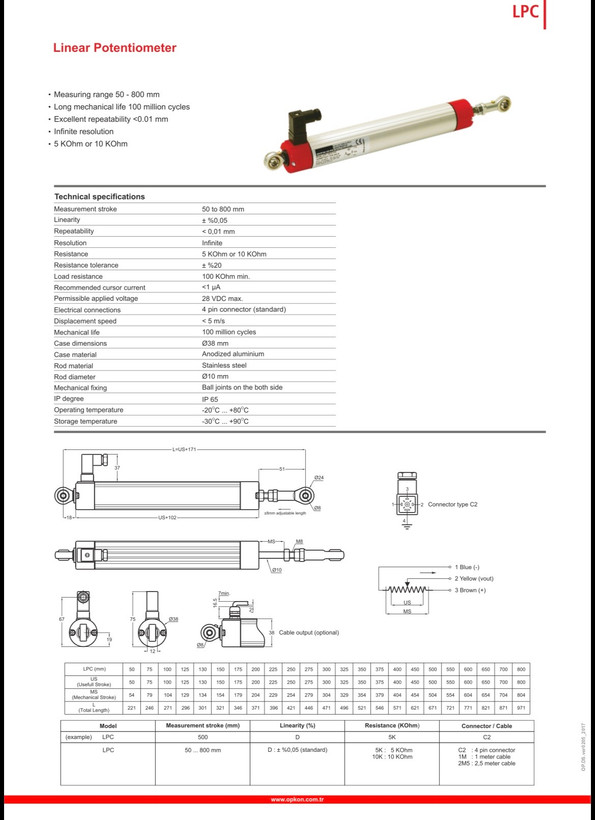

مشخصات فنی انکودر خطی اپکن LPC
عمر مکانیکی پتانسیومتر خطی مقاومتی (Linear Potentiometer) اپکن LPC طولانی بوده و به 100 میلیون سیکل می رسد. خروجی این انکودر خطی 5 کیلو اهم تا 10 کیلو اهم است. از دیگر ویژگی های پتانسیومتر خطی LPC، می توان به تکرار پذیری بسیار عالی و کمتر از 0.01 میلیمتر اشاره کرد.
|
کورس اندازه گیری |
50 الی 800 میلیمتر |
|
میزان خطی بودن |
±0.05 درصد |
|
تکرار پذیری |
کمتر از 0.01 میلیمتر |
|
رزولوشن |
وابسته به مدل |
|
مقاومت |
5 کیلو اهم یا 10 کیلو اهم |
|
تولرانس مقاومت |
±20 درصد |
|
مقاومت بار |
مینیمم 100 کیلو اهم |
|
مکان نمای توصیه شده |
< 1 میکرو آمپر |
|
ولتاژ مجاز اعمال شده |
ماکزیمم 28 ولت DC |
|
اتصال الکتریکی |
کانکتور 4 پین |
|
سرعت جابجایی |
< 5 متر بر ثانیه |
|
عمر مکانیکی |
100 میلیون سیکل |
|
قطر بدنه |
38 میلیمتر |
|
جنس بدنه |
آلومینیوم آندایز |
|
جنس میله |
فولاد ضد زنگ |
|
قطر میله |
10 میلیمتر |
|
نحوه نصب |
بال جو ینت در دو طرف |
|
درجه حفاظت |
IP65 |
|
دمای عملکرد |
20- الی 80 درجه سانتیگراد |
|
دمای نگهداری |
30- الی 90 درجه سانتیگراد |
ابعاد و کورس اندازه گیری پتانسیومتر خطی LPC OPKON
ابعاد و کورس اندازه گیری خط کش اپکن LPC
|
LPC (میلیمتر) |
کورس مفید |
کورس مکانیکی |
طول کلی |
|
50 |
50 |
54 |
221 |
|
75 |
75 |
79 |
246 |
|
100 |
100 |
104 |
271 |
|
125 |
125 |
129 |
296 |
|
130 |
130 |
134 |
301 |
|
150 |
150 |
154 |
321 |
|
175 |
175 |
179 |
346 |
|
200 |
200 |
204 |
371 |
|
225 |
225 |
229 |
396 |
|
250 |
250 |
254 |
421 |
|
275 |
275 |
279 |
446 |
|
300 |
300 |
304 |
471 |
|
325 |
325 |
329 |
496 |
|
350 |
350 |
354 |
521 |
|
375 |
375 |
379 |
546 |
|
400 |
400 |
404 |
571 |
|
450 |
450 |
454 |
621 |
|
500 |
500 |
504 |
671 |
|
550 |
550 |
554 |
721 |
|
600 |
600 |
604 |
771 |
|
650 |
650 |
654 |
821 |
|
700 |
700 |
704 |
871 |
|
800 |
800 |
804 |
971 |
جدول انتخاب کد فنی پتانسیومتر مقاومتی اپکن LPC
کد فنی خط کش مقاومتی اپکن سری LPC
|
مدل |
کورس اندازه گیری |
میزان خطی بودن (درصد) |
خروجی مقاومت (کیلواهم) |
کانکتور / کابل |
|
LPC |
50 الی 800 میلیمتر |
D: ±0.05 در صد (استاندارد) |
5 کیلو اهم :5K 10 کیلو اهم :10K |
4 پین کانکتور :C1 1 متر کابل :1M 2.5 متر کابال : |
