دستهبندی: ابزار دقیق
کورس اندازه گیری:10 الی 300 میلیمتر
میزان خطی بودن:±0.05 درصد
تکرار پذیری:کمتر از 0.01 میلیمتر
رزولوشن :وابسته به مدل
انکودر خطی Opkon مدل SLPT
برند:OPKON
مشخصات
کورس اندازه گیری
10 الی 300 میلیمتر
میزان خطی بودن
±0.05 درصد
تکرار پذیری
کمتر از 0.01 میلیمتر
رزولوشن
وابسته به مدل
مقاومت
5 کیلو اهم یا 10 کیلو اهم (2 کیلو اهم برای 10 تا 25 میلیمتر)
تلورانس مقاومت
±20 درصد
مقاومت بار
مینیمم 100 کیلو اهم
مکان نمای توصیه شده
<1 میکرو آمپر
اتصال الکتریکی
کابل یک متر
سرعت جابجایی
<5 متر بر ثانیه
عمر مکانیکی
100 میلیون سیکل
قطر بدنه
18 میلیمتر
جنس بدنه
آلومینی وم آندایز
جنس میله
فولاد ضد زنگ
قطر میله
5 میلیمتر
نحوه نصب
بال جوینت در دو سمت
درجه حفاظت
IP65
دمای عملکرد
20- الی 80 درجه سانتیگراد
دمای نگهداری
30- الی 90 درجه سانتیگراد
توضیحات

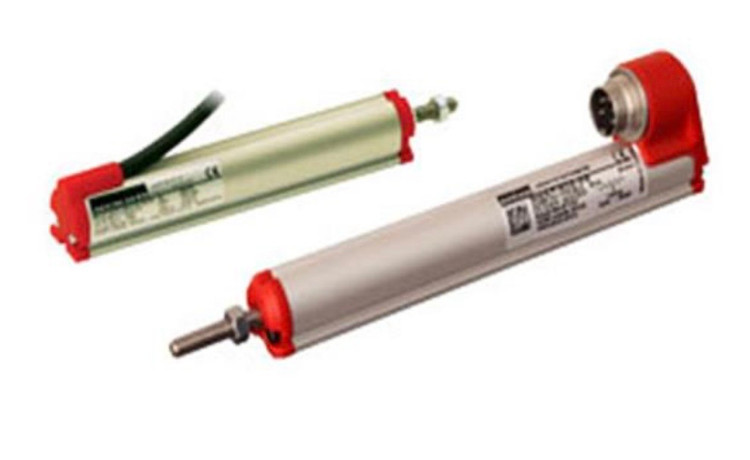

انکودر خطی Opkon مدل SLPT
رنج اندازه گیری این خط کش (پتانسیومتر) اس ال پی تی، 10 الی 400 میلی متر می باشد. هایپر صنعت فامکو ارائه دهنده انواع خط کش اوپکن مدل SLPT در مدل های زیر می باشد.
- خط کش اپکن SLPT 10 (کورس اندازه گیری 10 میلیمتر)
- خط کش اپکن SLPT 25 (کورس اندازه گیری 25 میلیمتر)
- خط کش اپکن SLPT 50 (کورس اندازه گیری 50 میلیمتر)
- خط کش اپکن SLPT 75 (کورس اندازه گیری 75 میلیمتر)
- خط کش اپکن SLPT 100 (کورس اندازه گیری 100 میلیمتر)
- خط کش اپکن SLPT 125 (کورس اندازه گیری 125 میلیمتر)
- خط کش اپکن SLPT 150 (کورس اندازه گیری 150 میلیمتر)
- خط کش اپکن SLPT 175 (کورس اندازه گیری 175 میلیمتر)
- خط کش اپکن SLPT 200 (کورس اندازه گیری 200 میلیمتر)
- خط کش اپکن SLPT 250 (کورس اندازه گیری 250 میلیمتر)
- خط کش اپکن SLPT 300 (کورس اندازه گیری 300 میلیمتر)

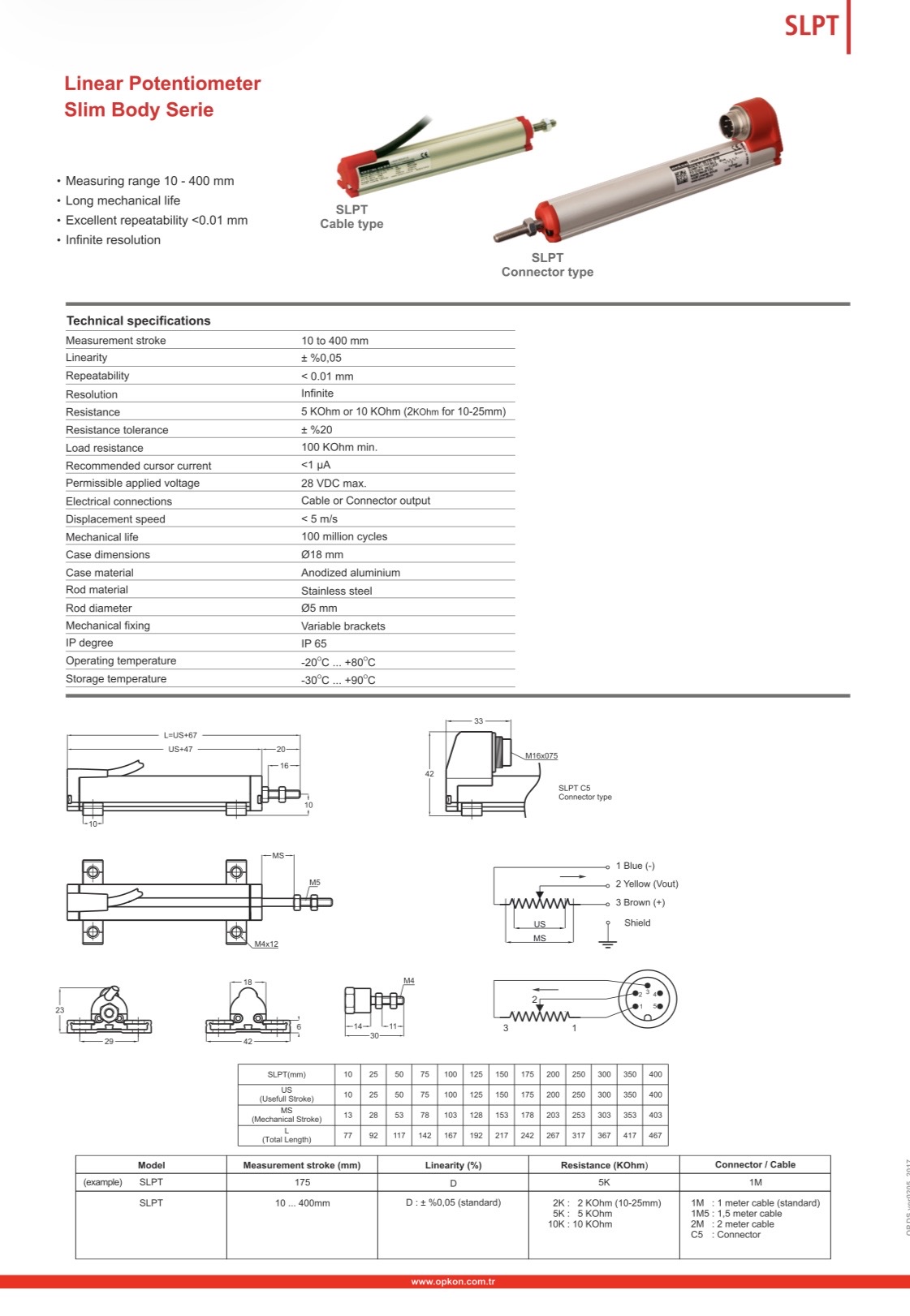

عمر مکانیکی پتانسیونر خطی مقاومتی اپکن سری SLPT طولانی بوده و تکرارپذیری بسیار عالی کمتر از 0.01 میلی متر دارد. در ادامه به شرح مشخصات فنی و ابعاد پتانسیومتر خطی (Linear Potentiometer) اپکن اس ال پی تی بدنه اسلایم (SLIM) خواهیم پرداخت.
|
کورس اندازه گیری |
10 الی 300 میلیمتر |
|
میزان خطی بودن |
±0.05 درصد |
|
تکرار پذیری |
کمتر از 0.01 میلیمتر |
|
رزولوشن |
وابسته به مدل |
|
مقاومت |
5 کیلو اهم یا 10 کیلو اهم (2 کیلو اهم برای 10 تا 25 میلیمتر) |
|
تلورانس مقاومت |
±20 درصد |
|
مقاومت بار |
مینیمم 100 کیلو اهم |
|
مکان نمای توصیه شده |
<1 میکرو آمپر |
|
اتصال الکتریکی |
کابل یک متر |
|
سرعت جابجایی |
<5 متر بر ثانیه |
|
عمر مکانیکی |
100 میلیون سیکل |
|
قطر بدنه |
18 میلیمتر |
|
جنس بدنه |
آلومینی وم آندایز |
|
جنس میله |
فولاد ضد زنگ |
|
قطر میله |
5 میلیمتر |
|
نحوه نصب |
بال جوینت در دو سمت |
|
درجه حفاظت |
IP65 |
|
دمای عملکرد |
20- الی 80 درجه سانتیگراد |
|
دمای نگهداری |
30- الی 90 درجه سانتیگراد |
انتخاب کد فنی پتانسیومتر SLPT OPKON
کد فنی خط کش مقاومتی اپکن سری SLPT OPKON
|
مدل |
کورس اندازه گیری |
میزان خطی بودن (درصد) |
مقاومت |
کانکتور /کابل |
|
SLPT |
10 الی 400 میلیمتر |
D:±0.05 |
|
|
