دستهبندی: ابزار دقیق
کورس اندازه گیری:10 الی 50 میلیمتر
میزان خطی بودن :±0.05 درصد
تکرار پذیری :کمتر از 0.01 میلیمتر
رزولوشن:وابسته به مدل

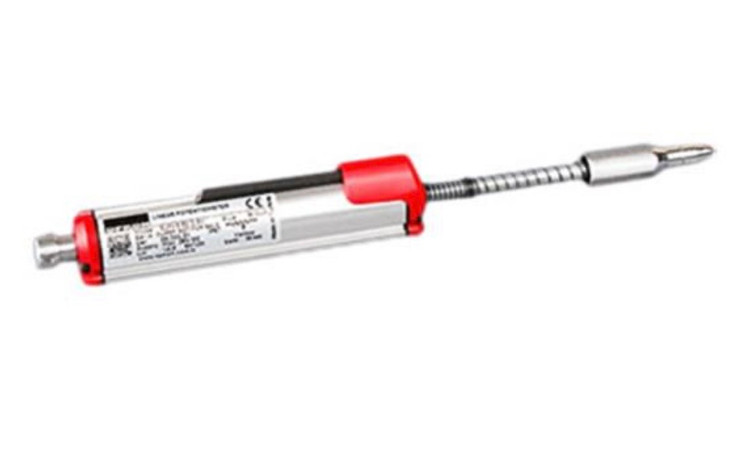

انکودر خطی Opkon SLPKS
برند:OPKON
مشخصات
کورس اندازه گیری
10 الی 50 میلیمتر
میزان خطی بودن
±0.05 درصد
تکرار پذیری
کمتر از 0.01 میلیمتر
رزولوشن
وابسته به مدل
مقاومت
5 کیلو اهم یا 10 کیلو اهم (2 کیلوواهم برای 10 تا 25 میلیمتر)
تولرانس مقاومت
±20 درصد
مقاومت بار
مینیمم 100 کیلو اهم
مکان نمای توصیه شده
<1 میکرو آمپر
ولتاژ مجاز اعمال شده
ولت DC 28 ماکزیمم
اتصال الکتریکی
کابل یک متر
سرعت جابجایی
<5 متر بر ثانیه
عمر مکانیکی
100 میلیون سیکل
ابعاد بدنه
18 میلیمتر
جنس بدنه
آلومینیوم آندایز
جنس میله
فولاد ضد زنگ
قطر میله
5 میلیمتر
نحوه نصب
پایه های قابل تنظیم
درجه حفاظت
IP65
دمای عملکرد
20- الی 80 درجه سانتیگراد
دمای نگهداری
30- الی 90 د رجه سانتیگراد
توضیحات
خط کش های (پتانسیومتر) سری SLPKS بازه 10 الی 100 میلیمتر را اندازه گیری می کنند و دارای رزولوشن نامحدود می باشند. هایپر صنعت فامکو آماده ارائه انواع خط کش مقاومتی اپکن SLPKS در قالب مدل های زیر می باشد:
- پتانسیومتر خطی اپکن SLPKS 10 (کورس اندازه گیری 10 میلیمتر)
- پتانسیومتر خطی اپکن SLPKS 25 (کورس اندازه گیری 25 میلیمتر)
- پتانسیومتر خطی اپکن SLPKS 50 (کورس اندازه گیری 50 میلیمتر)
- پتانسیومتر خطی اپکن SLPKS 75 (کورس اندازه گیری 75 میلیمتر)
- پتانسیومتر خطی اپکن SLPKS 100 (کورس اندازه گیری 100 میلیمتر)

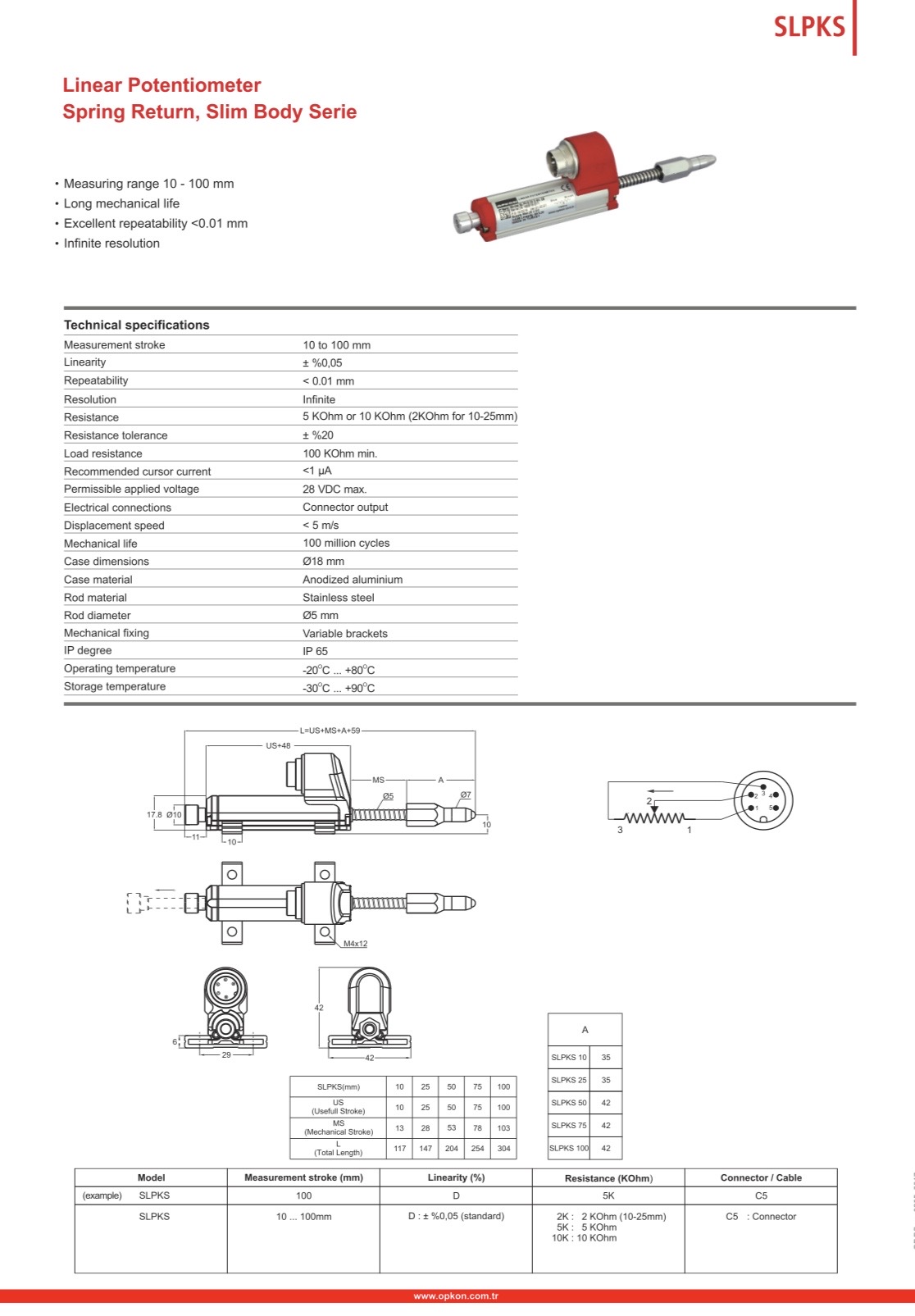

مشخصات فنی انکودر خطی اوپکن مدل SLPKS
پتانسیومتر خطی(Linear Potentiometer) اپکن اس ال پی کا اس با بدنه SLIM و فنر برگشت پذیر دارای عمر مکانیکی طولانی بوده و تکرارپذیری بسیار عالی کمتر از 0.01 میلی متر دارد. خط کش های اوپکن SLPKS با تکرار پذیری کمتر از 0.01 میلیمتر و طول عمر مکانیکی طولانی 100 حرکت اندازه گیری را به خوبی انجام می دهند.
|
کورس اندازه گیری |
10 الی 50 میلیمتر |
|
میزان خطی بودن |
±0.05 درصد |
|
تکرار پذیری |
کمتر از 0.01 میلیمتر |
|
رزولوشن |
وابسته به مدل |
|
مقاومت |
5 کیلو اهم یا 10 کیلو اهم (2 کیلوواهم برای 10 تا 25 میلیمتر) |
|
تولرانس مقاومت |
±20 درصد |
|
مقاومت بار |
مینیمم 100 کیلو اهم |
|
مکان نمای توصیه شده |
<1 میکرو آمپر |
|
ولتاژ مجاز اعمال شده |
ولت DC 28 ماکزیمم |
|
اتصال الکتریکی |
کابل یک متر |
|
سرعت جابجایی |
<5 متر بر ثانیه |
|
عمر مکانیکی |
100 میلیون سیکل |
|
ابعاد بدنه |
18 میلیمتر |
|
جنس بدنه |
آلومینیوم آندایز |
|
جنس میله |
فولاد ضد زنگ |
|
قطر میله |
5 میلیمتر |
|
نحوه نصب |
پایه های قابل تنظیم |
|
درجه حفاظت |
IP65 |
|
دمای عملکرد |
20- الی 80 درجه سانتیگراد |
|
دمای نگهداری |
30- الی 90 د رجه سانتیگراد |
کد فنی خط کش مقاومتی OPKON SLPKS
جدول انتخاب کد فنی خط کش (پتانسیومتر) مقاومتی اپکن سری OPKON SLPIS
|
مدل |
کورس اندازه گیری |
میزان خطی بودن (درصد) |
خروجی مقاومت (کیلو اهم) |
کانکتور / کابل |
|
SLPKS |
10 الی 100 میلیمتر |
(استاندارد) D: ± 0.05 |
2K : 2 کیلیو اهم (10 الی 25 میلیمتر) 5K : 5 کیلو اهم 10K : 10 کیلو اهم |
1M: کابل 1 متری C5: پین کانکتور |
جدول ابعاد و کورس اندازه گیری خط کش دیجیتال SLKS OPKON
|
SLPKS (میلیمتر) |
کورس مفید |
کورس مکانیکی |
طول کلی |
|
10 |
10 |
13 |
113.5 |
|
25 |
25 |
28 |
143.5 |
|
50 |
50 |
52 |
203.5 |
|
75 |
75 |
78 |
253.5 |
|
100 |
100 |
253.5 |
303.5 |
مزایای خط کش دیجیتال اپکن SLPKS
- درجه حفاظت IP65
- دقت و سرعت بالا
- به صرفه و مقاوم
