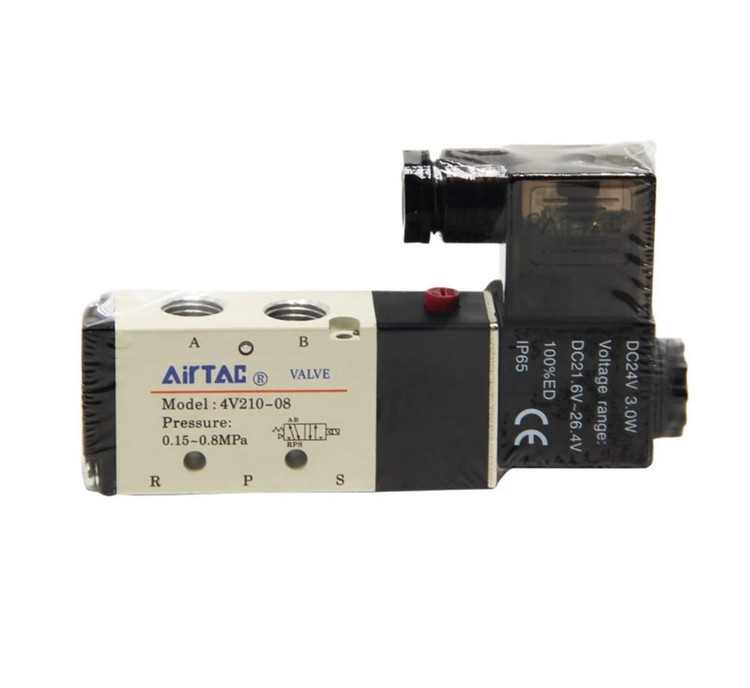

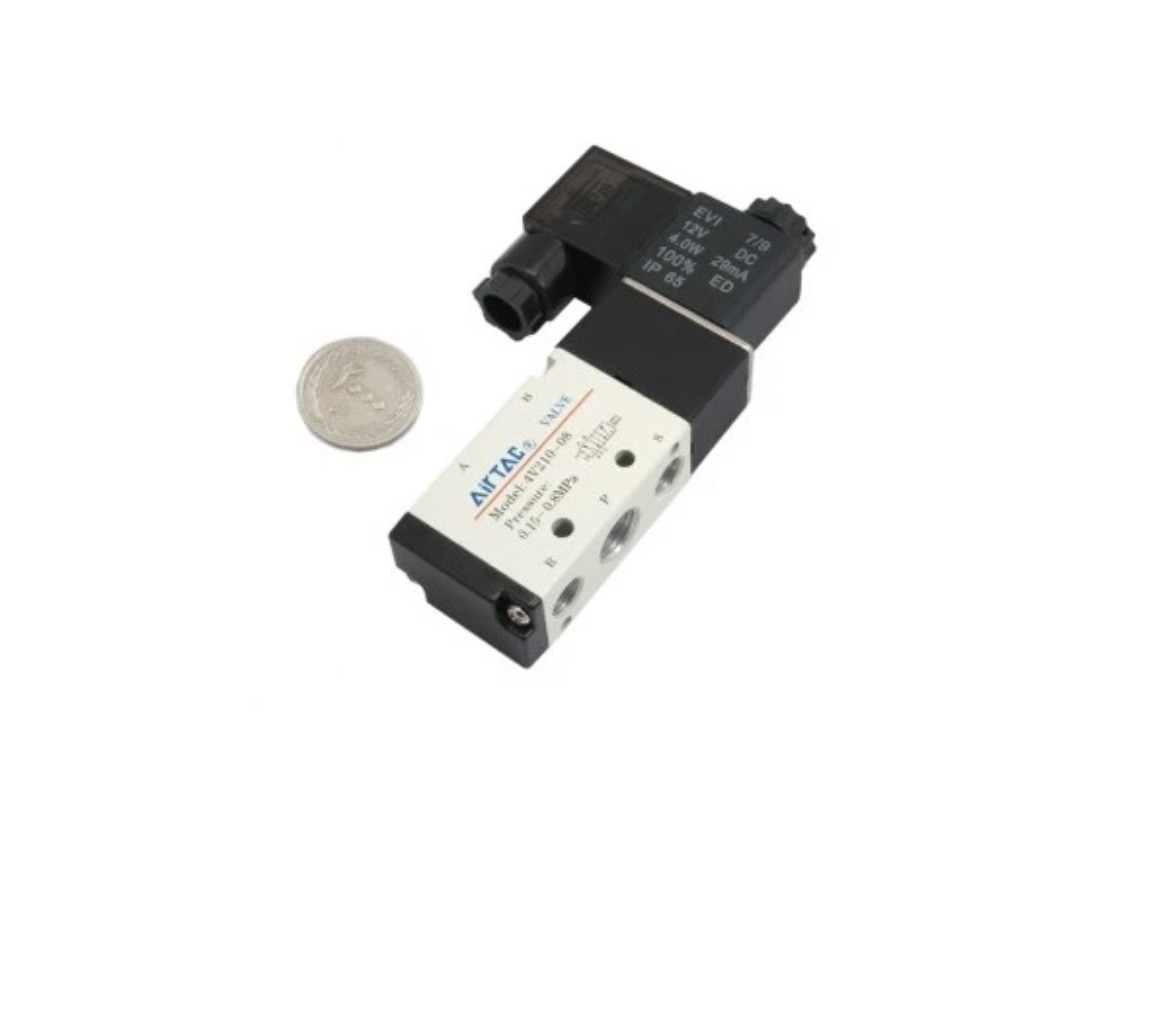

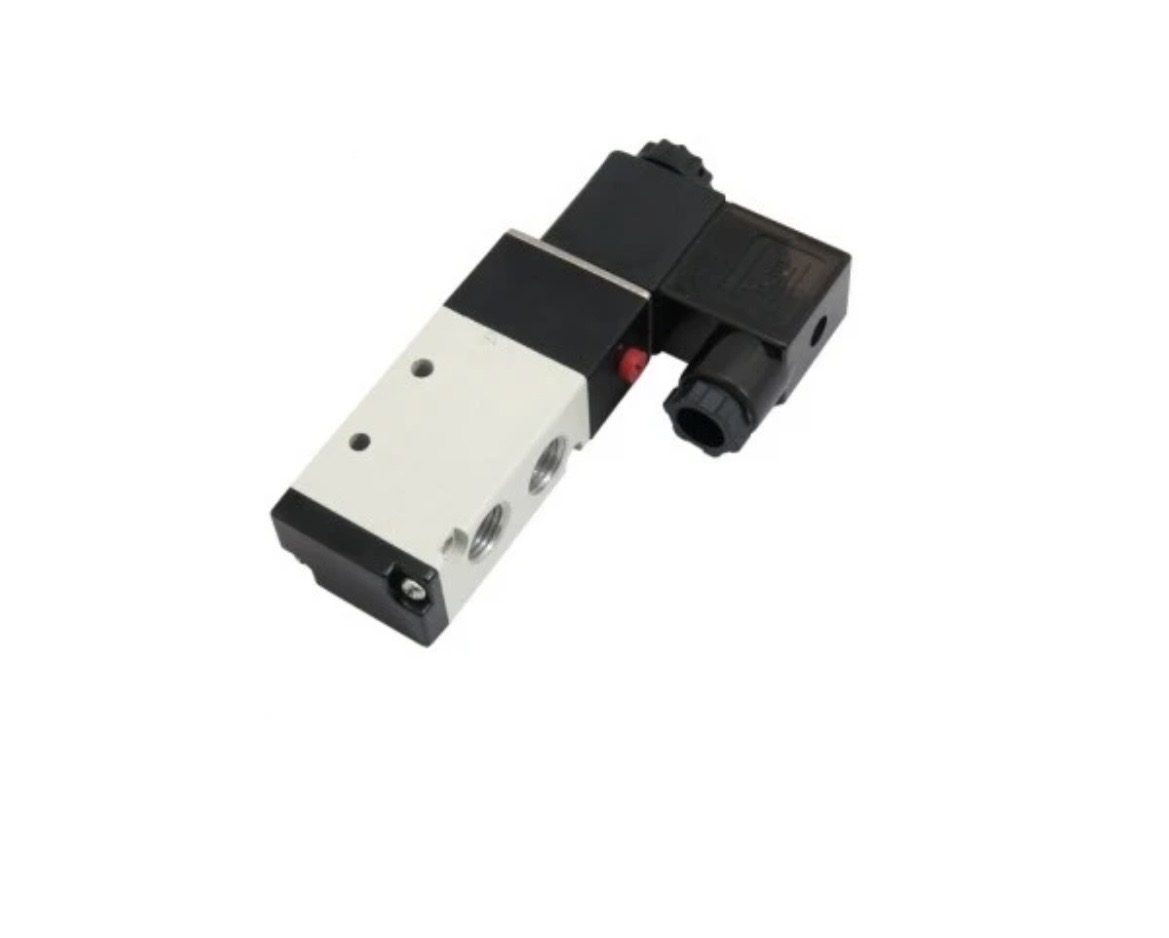

شیر برقی ایرتک 5/2 سایز 1/4 تک بوبین 4v210-08
نوع شیر
پنوماتیک 5/2 (پنج پورت، دو وضعیت)
عملکرد
تک بوبین (Single Solenoid) با فنر برگشت
اتصال
رزوهای G1/۴ یا 1/۴ NPT بسته به استاندارد
جنس بدنه
آلومینیوم یا آلیاژ سبک (برای مقاومت و وزن کم)
جنس بوبین
مس با روکش عایق
ولتاژ بوبین
انواع DC (24V، 12V) یا AC (110V، 220V) موجود است
فشار کاری
0.15 تا 0.8 مگاپاسکال (Bar: 1.5–8 bar)
دمای کاری
10°C- تا +50°C
نوع پورت ها
دو پورت برای سیلندر (A و B)، یک پورت ورودی (P)، دو پورت اگزوز (R1 و R2)
معرفی
شیربرقی ایرتک پنوماتیک 5 به 2 تک بوبین
در دنیای گسترده ی اتوماسیون صنعتی و سیستم های پنوماتیک، قطعاتی وجود دارند که نقش کلیدی در کنترل و هدایت جریان هوا ایفا می کنند.
یکی از پرکاربردترین این قطعات، شیرهای برقی پنوماتیک هستند که در انواع و مدل های مختلف تولید و عرضه می شوند.
در میان برندهای معتبر فعال در این زمینه، ایرتک (Airtac) به دلیل کیفیت ساخت بالا، دوام مناسب و عملکرد دقیق، جایگاه ویژه ای در بین کاربران صنعتی پیدا کرده است.
در این مقاله قصد داریم شما را با شیربرقی ایرتک 5/2 تک بوبین آشنا کنیم؛ محصولی که با طراحی استاندارد، عملکرد قابل اعتماد و قیمت اقتصادی، یکی از گزینه های محبوب در صنایع مختلف به شمار می آید.
معرفی شیربرقی ایرتک 5/2 تک بوبین
شیربرقی ایرتک مدل 5/2 تک بوبین یکی از پر فروش ترین و پرکاربردترین شیرهای کنترل هوای فشرده در صنایع مختلف است.
این شیر وظیفه دارد با دریافت فرمان الکتریکی از بوبین، مسیر جریان هوا را میان پورت های مختلف تغییر دهد و حرکت رفت و برگشتی جک های دو طرفه را کنترل کند.
عدد 5 در نام این شیر نشان دهنده ی تعداد پورت ها و عدد 2 بیانگر تعداد وضعیت های عملکردی آن است.
به همین دلیل از این شیر در مدارهایی استفاده می شود که نیاز به تغییر جهت حرکت جک یا عملگر دارند.
در ساختار این محصول تنها یک بوبین (Solenoid) برای تحریک اسپول استفاده شده است و فنر برگشت (Return Spring) در سمت مقابل وظیفه دارد پس از قطع برق، اسپول را به موقعیت اولیه باز گرداند.
این ترکیب باعث می شود عملکرد شیر سریع، دقیق و قابل اعتماد باشد؛ درعین حال هزینه ی نگهداری نیز پایین بماند.
برند ایرتک (Airtac) به عنوان یکی از تولید کنندگان معتبر تایوانی، این شیر را با بدنه ای از جنس آلومینیوم آلیاژی سبک و مقاوم، آب بندی دقیق و طراحی رزوه ای (Threaded Type) تولید می کند تا نصب آن به صورت مستقیم روی مسیر لوله کشی یا صفحه ی مخصوص آسان باشد.
به دلیل دوام بالا، واکنش سریع و سازگاری با انواع سیستم های اتوماسیون، شیربرقی ایرتک مدل 5/2 تک بوبین در طیف گسترده ای از کاربردهای صنعتی مانند ماشین آلات بسته بندی، خطوط مونتاژ، سیستم های رباتیک، تجهیزات جابجایی و ماشین آلات پنوماتیکی عمومی مورد استفاده قرار می گیرد.
ساختار و اجزای شیربرقی ایرتک 5/2 تک بوبین
شیربرقی ایرتک مدل 5/2 تک بوبین از چند بخش اصلی تشکیل شده است که با همکاری یکدیگر مسیر عبور هوای فشرده را در سیستم کنترل می کنند.
طراحی داخلی این شیر ساده اما دقیق است و به گونه ای انجام شده که در برابر فشار کاری بالا، لرزش و استفاده مداوم مقاومت مناسبی داشته باشد.
اجزای اصلی شیربرقی ایرتک
بوبین (Solenoid Coil):
بخش الکتریکی شیر است که با دریافت فرمان برق، میدان مغناطیسی ایجاد کرده و سبب حرکت اسپول می شود.
اسپول (Spool):
قطعه ی متحرک درون شیر که با جا به جایی خود، مسیرهای عبور هوا را در بدنه باز یا بسته می کند.
فنر برگشت (Return Spring):
در سمت مقابل بوبین نصب می شود و وظیفه دارد پس از قطع برق، اسپول را به موقعیت اولیه بازگرداند.
بدنه (Body):
بدنه از جنس آلومینیوم آلیاژی مقاوم ساخته شده و محل قرارگیری پورت ها و مسیرهای هوای فشرده است.
درپوش ها و اورینگ های آب بندی:
در دو انتهای بدنه نصب می شوند و از نشت هوا جلوگیری می کنند.
پورت ها
شیربرقی پنوماتیک ایرتک مدل 5/2 دارای پنج پورت اصلی است که هر یک وظیفه ی مشخصی دارند:
P → پورت ورودی هوای فشرده
A و B → پورت های خروجی به سمت عملگر یا جک
R و S → پورت های اگزوز یا تخلیه هوا
نحوه عملکرد شیربرقی ایرتک 5/2 تک بوبین
عملکرد این شیر بر پایه ی جابجایی اسپول داخلی در اثر فرمان الکتریکی بوبین است.
در این مدل تنها یک بوبین وجود دارد و بازگشت اسپول به حالت اولیه توسط فنر داخلی انجام می شود.
حالت اول – بدون برق (بوبین غیر فعال)
در حالت اولیه، زمانی که برق به بوبین متصل نیست، فنر برگشت اسپول را در موقعیت ابتدایی نگه می دارد.
در این وضعیت:
هوای فشرده از پورت P وارد شده و از طریق مسیر داخلی به پورت A هدایت می شود.
پورت B به اگزوز S متصل است تا هوای داخل سیلندر تخلیه شود.
نتیجه: شفت جک پنوماتیکی به سمت جلو (بیرون) حرکت می کند.
حالت دوم – بوبین فعال (برقدار شدن)
با اتصال برق به بوبین، میدان مغناطیسی ایجاد شده و اسپول در جهت مخالف حرکت می کند.
در این حالت:
مسیر عبور هوا از P به B باز می شود.
هم زمان پورت A به اگزوز R متصل می گردد و هوای داخل سیلندر از آن تخلیه می شود.
نتیجه: شفت جک به سمت عقب (بازگشت) حرکت می کند.
بازگشت به حالت اولیه
به محض قطع جریان برق، نیروی فنر داخلی اسپول را به موقعیت اول باز می گرداند و مسیرها مجدداً به حالت اولیه باز می گردد ( در نتیجه، جک نیز به وضعیت ابتدایی خود باز می گردد).
کاربردهای شیر برقی پنوماتیک ایرتک
شیر برقی ایرتک تک بوبین به دلیل طراحی ساده، عملکرد دقیق و دوام بالا، در طیف وسیعی از صنایع و تجهیزات اتوماسیون مورد استفاده قرار می گیرد.
این شیر به صورت مستقیم در کنترل جک های دوطرفه، تغییر مسیر جریان هوا و اجرای حرکات رفت و برگشتی نقش دارد.
مهم ترین موارد کاربرد این شیر عبارت اند از:
1- خطوط تولید و مونتاژ صنعتی:
برای کنترل جک های باز و بسته کننده، هل دهنده ها، گیره ها و بازوهای مکانیکی.
2- ماشین آلات بسته بندی و پرکن:
جهت کنترل سیلندرهای حرکتی در بخش های دوخت، پرس و جابجایی قطعات.
3- سیستم های رباتیک و جابجایی خودکار:
در بازوهای پنوماتیکی، سیستم های Pick & Place و مکانیزم های تکرار شونده.
4- صنایع غذایی و دارویی:
برای کنترل حرکات دقیق و بدون روغن در محیط های بهداشتی.
5- تجهیزات تست و کنترل کیفیت:
جهت اعمال حرکات متناوب دقیق با سرعت بالا.
6- ماشین آلات صنعتی عمومی:
از جمله دستگاه های پانچ، فرم دهی، برش و تجهیزات نیمه اتوماتیک.
به دلیل عملکرد سریع، صدای کم و قابلیت اطمینان بالا، شیربرقی ایرتک مدل 5/2 تک بوبین یکی از انتخاب های اصلی در سیستم های پنوماتیکی محسوب می شود که نیاز به کنترل مداوم و دقیق جک ها دارند.
توضیحات محصول:
شیر برقی پنوماتیک ایرتک 5/2 تک بوبین۱/۴ اینچ یک راهکار مطمئن و کارآمد برای کنترل جریان هوا در سیستمهای پنوماتیک است. این شیر دارای پنج پورت و دو وضعیت عملیاتی بوده و با بهرهگیری از یک بوبین الکتریکی و فنر برگشت، امکان حرکت سریع و دقیق سیلندرهای دوطرفه را فراهم میکند.
جنس بدنه شیر از آلومینیوم سبک و مقاوم بوده و بوبین آن با ولتاژهای مختلف DC و AC سازگار است، بنابراین میتوان آن را در طیف وسیعی از کاربردهای صنعتی و کارگاهی استفاده کرد. این شیر با فشار کاری 0.15 تا 0.8 مگاپاسکال و دمای محیطی بین -10 تا +50 درجه سانتیگراد، عملکرد قابل اعتماد و طول عمر بالایی دارد.
اتصالات رزوهای ۱/۴ اینچ امکان نصب آسان در مدارهای پنوماتیک استاندارد را فراهم میکند و طراحی دقیق کانالهای داخلی آن باعث حداقل افت فشار و حرکت نرم هوا میشود. شیر برقی ایرتک 5/2 تک بوبین به ویژه برای سیستمهای خودکار، خطوط تولید، ماشینآلات بستهبندی و تجهیزات روباتیک مناسب است.
ویژگیهای کلیدی:
• کنترل سریع و دقیق سیلندرهای دوطرفه
• مصرف انرژی بهینه
• نصب و نگهداری آسان
• مقاومت در برابر سایش و فشار کاری بالا
