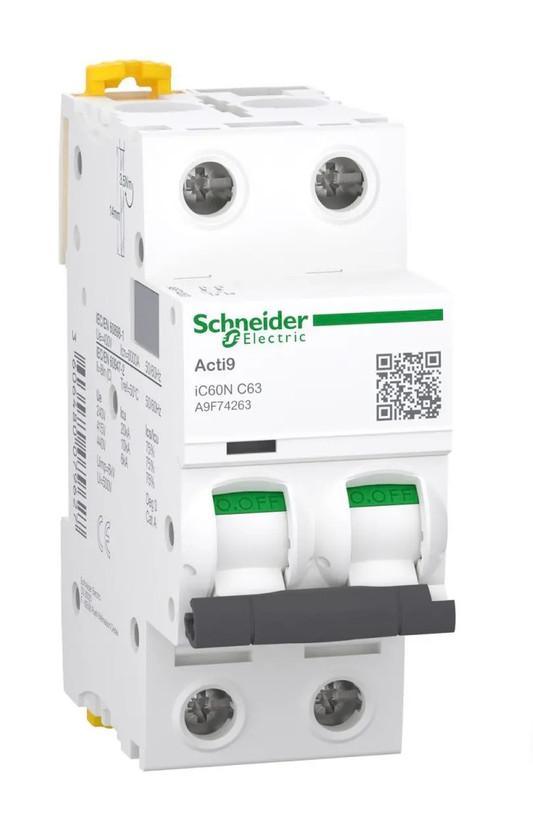

کلید مینیاتوری ۲ پل A9F74263 اشنایدر
برند:Schneider
توضیحات
کلید مینیاتوری ۲ پل A9F74263 اشنایدر
- برند: Schneider Electric – سری Acti9
- کد فنی: A9F74263
- تعداد پل: ۲ پل (دوپل)
- جریان نامی: 63 آمپر
- منحنی قطع: نوع C (مناسب مدار های عمومی و موتور های کوچک)
- نوع عملکرد: حرارتی–مغناطیسی
- ظرفیت قطع: 6000 آمپر (مطابق استاندارد IEC 60898‑1)
- ولتاژ عایقی: 500 ولت AC
- نوع نصب: بر روی ریل DIN استاندارد
- ابعاد: ارتفاع 85 میلی متر، عرض 36 میلی متر، عمق 78.5 میلی متر
- وزن: حدود 250 گرم
- درجه حفاظت: IP20 (قابل ارتقاء در تابلو)
- چرخه عمر: تا ۲۰۰۰۰ بار مکانیکی / ۱۰۰۰۰ بار الکتریکی
- ویژگی خاص: دارای نشانگر قطع (VisiTrip)
کلید مینیاتوری ۲ پل A9F74263 اشنایدر ; از سری Acti9 iC60N یک قطع کننده مدار بسیار کاربردی و حرفه ای برای استفاده در مدار های دو پل فشار ضعیف است.
پاین کلید با منحنی C و جریان نامی ۶۳ آمپرطراحی شده تا از مدار های قدرت متوسط، روشنایی، پریز ها و موتور های کوچک در برابر اضافه بار و اتصال کوتاه محافظت کند.
نوع عملکرد این کلید حرارتی–مغناطیسی است؛ به این معنا که هم در برابر افزایش دما (بار بیش از حد) و هم در برابر جریان های شدید ناگهانی (اتصال کوتاه) واکنش سریع و مؤثری دارد.
مکانیزم داخلی آن به گونه ای طراحی شده که می تواند تا ۶۰۰۰ آمپر جریان اتصال کوتاه را در ولتاژ ۴۰۰ ولت قطع کند، که این عدد برای بسیاری از کاربرد های صنعتی و ساختمانی کافی است.
بدنه فشرده و طراحی دوپل، امکان استفاده در تابلو های کوچک و فشرده را فراهم می کند و نصب روی ریل DIN باعث سهولت در مونتاژ می شود.
همچنین با داشتن نشانگر وضعیت قطع (VisiTrip)، عیب یابی سریع مدار در صورت بروز اشکال ممکن خواهد بود.
مشخصات فنی محصول
- برند: Schneider Electric – سری Acti9
- کد فنی: A9F74263
- تعداد پل: ۲ پل (دوپل)
- جریان نامی: ۶۳ آمپر
- منحنی قطع: نوع C (مناسب مدار های عمومی و موتور های کوچک)
- نوع عملکرد: حرارتی–مغناطیسی
- ظرفیت قطع: ۶۰۰۰ آمپر (مطابق استاندارد IEC 60898‑۱)
- ولتاژ عایقی: ۵۰۰ ولت AC
- نوع نصب: بر روی ریل DIN استاندارد
- ابعاد: ارتفاع ۸۵ میلی متر، عرض ۳۶ میلی متر، عمق ۷۸٫۵ میلی متر
- وزن: حدود ۲۵۰ گرم
- درجه حفاظت: IP20 (قابل ارتقاء در تابلو)
- چرخه عمر: تا ۲۰۰۰۰ بار مکانیکی / ۱۰۰۰۰ بار الکتریکی
- ویژگی خاص: دارای نشانگر قطع (VisiTrip)
مزایا و نکات کلیدی محصول
- ظرفیت قطع بالا تا ۶۰۰۰ آمپر
- منحنی C مناسب مدار های عمومی و موتور های سبک
- نشانگر قطع داخلی (VisiTrip) برای تشخیص سریع
- ابعاد فشرده برای استفاده بهینه از فضای تابلو
- نصب آسان روی ریل DIN
- بدنه مقاوم با طول عمر بالا
- مطابق با استاندارد های بین المللی IEC
- طراحی سازگار با محیط های صنعتی و ساختمانی
کاربرد های محصول و صنایع هدف
- تابلو های برق صنعتی
- تابلو های توزیع در ساختمان های تجاری و مسکونی
- مدار های پریز، روشنایی، تهویه و تجهیزات جانبی
- مراکز آموزشی، بیمارستان ها، کارگاه ها و مغازه ها
- پروژه های برق خورشیدی با نیاز به حفاظت دو پل
- محیط های حساس به عملکرد دقیق حفاظتی
