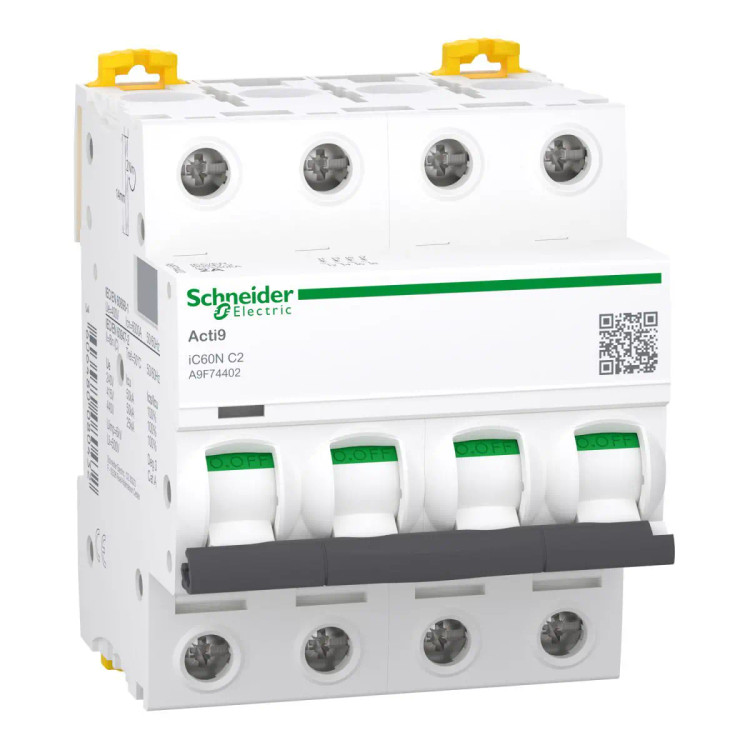

کلید مینیاتوری ۴ پل اشنایدر A9F74402
برند:Schneider
توضیحات
کلید مینیاتوری ۴ پل اشنایدر A9F74402
- برند: Schneider Electric – سری Acti9 iC60N
- کد فنی: A9F74402
- تعداد پل: ۴ پل (۴P)
- جریان نامی: ۴۰ آمپر
- منحنی قطع: نوع C (مناسب مدار های عمومی و موتور های سبک)
- نوع عملکرد: ترکیبی حرارتی و مغناطیسی
- ظرفیت قطع: 6000 آمپر در 400 ولت AC
- ولتاژ عایق (Ui): 500 ولت
- نوع نصب: روی ریل DIN
- ابعاد: عرض 72 میلی متر، ارتفاع 85 میلی متر، عمق 78.5 میلی متر
- وزن: حدود 400 گرم
- عمر مکانیکی: تا ۲۰۰۰۰ بار
- عمر الکتریکی: تا ۱۰۰۰۰ بار
- درجه حفاظت: IP20
- ویژگی خاص: نشانگر وضعیت قطع (VisiTrip)
کلید مینیاتوری ۴ پل اشنایدر A9F74402 ; با طراحی چهار پل و جریان نامی ۴۰ آمپر، انتخابی ایده آل برای حفاظت از مدار های سه فاز به همراه نولاست.
این کلید از خانواده iC60N سری Acti9 می باشد و بر اساس استاندارد های بین المللی IEC طراحی شده است.
مکانیزم حرارتی–مغناطیسی این مدل باعث می شود در برابر دو خطر اصلی – اضافه بار و اتصال کوتاه – به سرعت و به درستی واکنش نشان دهد.
ظرفیت قطع ۶۰۰۰ آمپر، پاسخ گوی نیاز پروژه های صنعتی و ساختمانی با حساسیت حفاظتی بالا خواهد بود.
با وجود طراحی فشرده، بدنه مستحکم و امکان نصب آسان روی ریل DIN، این کلید یکی از پر فروش ترین مدل های چهار پل در بازار جهانی بهشمار می رود.
همچنین نشانگر وضعیت قطع داخلی (VisiTrip) به تکنسین ها کمک می کند تا وضعیت مدار را سریع بررسی و عیب یابی کنند.
مشخصات فنی محصول
- برند: Schneider Electric – سری Acti9 iC60N
- کد فنی: A9F74402
- تعداد پل: ۴ پل (۴P)
- جریان نامی: ۴۰ آمپر
- منحنی قطع: نوع C (مناسب مدار های عمومی و موتور های سبک)
- نوع عملکرد: ترکیبی حرارتی و مغناطیسی
- ظرفیت قطع: ۶۰۰۰ آمپر در ۴۰۰ ولت AC
- ولتاژ عایق (Ui): 500 ولت
- نوع نصب: روی ریل DIN
- ابعاد: عرض ۷۲ میلی متر، ارتفاع ۸۵ میلی متر، عمق ۷۸٫۵ میلی متر
- وزن: حدود ۴۰۰ گرم
- عمر مکانیکی: تا ۲۰۰۰۰ بار
- عمر الکتریکی: تا ۱۰۰۰۰ بار
- درجه حفاظت: IP20
- ویژگی خاص: نشانگر وضعیت قطع (VisiTrip)
مزایا و نکات کلیدی محصول
- عملکرد دقیق در برابر اضافه بار و اتصال کوتاه
- منحنی C مناسب تجهیزات با جریان هجومی اولیه
- چهار پل برای حفاظت مدار های سه فاز + نول
- ظرفیت قطع بالا در سطح ۶۰۰۰ آمپر
- طراحی ماژولار و جمع و جور
- نصب سریع روی ریل DIN استاندارد
- نشانگر وضعیت قطع برای افزایش ایمنی و تسریع عیب یابی
- عمر کاری بالا (مکانیکی و الکتریکی)
کاربرد های محصول و صنایع هدف
- تابلو های برق صنعتی با نیاز به حفاظت چهار سیمه
- سیستم های سه فاز+نول ساختمان های مسکونی و تجاری
- پروژه های صنعتی، دیتاسنتر ها و موتور خانه ها
- حفاظت مدار های سیستم های تهویه، آسانسور، پمپ و UPS
- تأسیسات خورشیدی با ولتاژ پایین
- دفاتر فنی و فضاهای فناوری اطلاعات (IT)
