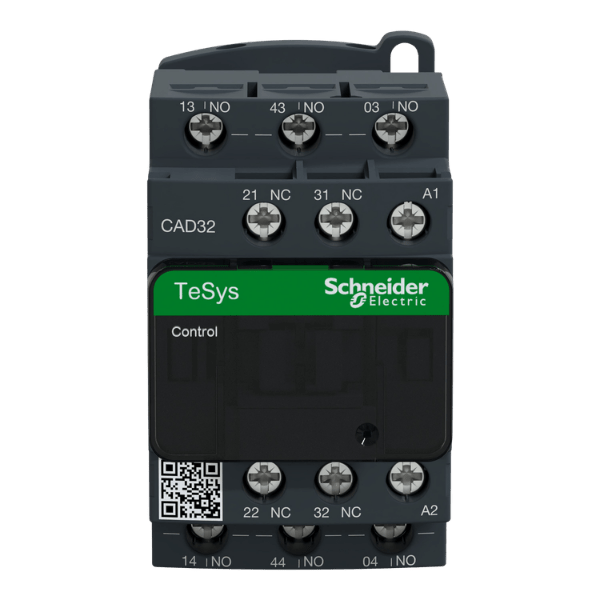

کنتاکتور فرمان اشنایدر CAD32M7
برند:Schneider
توضیحات
کنتاکتور فرمان اشنایدر CAD32M7
|
مشخصات |
مقدار |
|
برند |
Schneider Electric |
|
مدل |
CAD32M7 |
|
سری |
TeSys D |
|
نوع تجهیز |
کنتاکتور فرمان (Control Relay) |
|
ولتاژ بوبین |
220V AC |
|
تعداد کنتاکت |
3NO + 2NC |
|
جریان نامی |
10A |
|
ولتاژ عایقی |
تا 690V |
|
نوع ترمینال |
پیچی |
|
روش نصب |
ریل DIN یا پیچ |
|
دمای کاری |
-40 تا +60 درجه سانتیگراد |
|
درجه حفاظت |
IP20 |
|
استانداردها |
IEC 60947 |
کنتاکتور فرمان اشنایدر CAD32M7
کنتاکتور فرمان اشنایدر CAD32M7 یکی از رله های کنترلی سری TeSys D است که برای استفاده در مدارهای فرمان صنعتی طراحی شده است.
این تجهیز با بوبین ۲۲۰ ولت AC و ترکیب کنتاکت های ۳NO + 2NC امکان کنترل ایمن و مطمئن تجهیزات الکتریکی را فراهم می کند.
این کنتاکتور بیشتر در تابلوهای برق صنعتی، سیستم های PLC، مدارهای استارت موتور و تجهیزات کنترلی مورد استفاده قرار می گیرد.
جدول مقایسه با مدل های مشابه
|
ویژگی |
CAD32M7 |
CAD32N7 (نسخه ولتاژ متفاوت) |
CAD32ML (نسخه DC) |
|
ولتاژ بوبین |
۲۲۰ V AC |
مثلاً ۱۱۰ V AC (بسته به مدل) |
۲۴ V DC |
|
تعداد کنتاکت |
۳NO + 2NC |
مشابه |
مشابه |
|
جریان نامی |
۱۰ A |
مشابه |
مشابه |
|
نوع کاربرد |
کنترل مدار فرمان |
کنترل مدار فرمان |
کنترل مدارات با بوبین DC |
ویژگی های کلیدی کنتاکتور CAD32M7
بوبین ۲۲۰V AC (کد M7)
دارای ۵ کنتاکت کمکی (۳ باز + ۲ بسته)
جریان نامی ۱۰ آمپر
قابلیت نصب روی ریل DIN
طراحی فشرده و مناسب تابلوهای کم جا
طول عمر مکانیکی بالا
مطابق استانداردهای IEC و UL
مقاومت بالا در برابر لرزش و تغییرات دمایی
کاربرد های کنتاکتور فرمان SCHNIDER
این محصول در مدارهای فرمان با جریان پایین استفاده می شود و مناسب موارد زیر است:
کنترل بوبین کنتاکتور های قدرت
مدارهای راه انداز موتور
تابلو های برق صنعتی
سیستم های PLC و اتوماسیون
مدار های interlock
سیستم های روشنایی صنعتی
