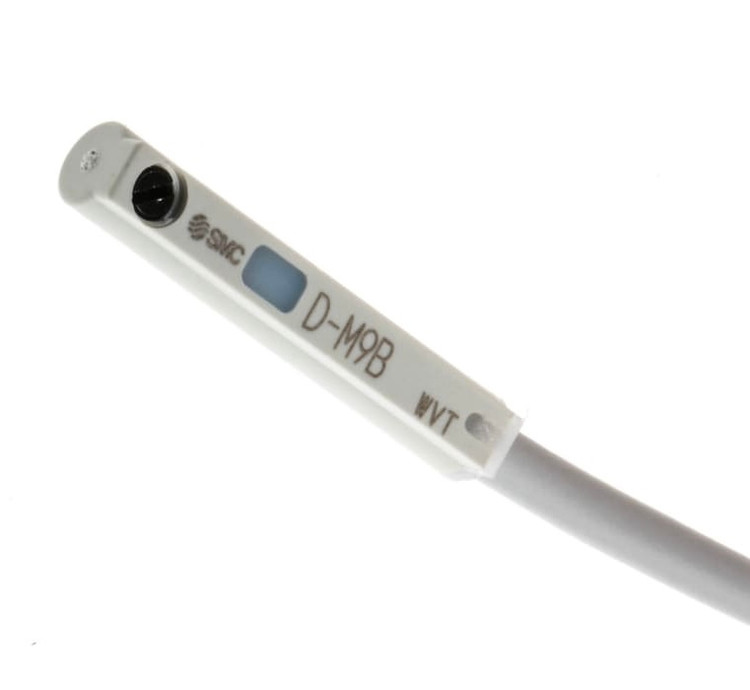

سنسور مغناطیسی جک پنوماتیک SMC مدل D-M9B

سنسور جک پنوماتیک SMC مدل D-M9B



سنسور SMC D-M9B یک سنسور مغناطیسی Solid State (بدون کنتاکت) برای تشخیص موقعیت پیستون در سیلندرها و گریپرهای پنوماتیک SMC است. این مدل دارای خروجی دو سیمه (2-Wire) بوده و برای اتصال به PLC و رله‌های 24 ولت DC طراحی شده است. ابعاد کوچک، طول عمر بالا و مقاومت مناسب در محیط‌های صنعتی، D-M9B را به یکی از پرکاربردترین سنسورهای جک SMC تبدیل کرده است.



ویژگی‌های اصلی

• سنسور مغناطیسی Solid State بدون قطعات مکانیکی

• خروجی دو سیمه (2-Wire)

• دارای LED قرمز نمایش وضعیت

• مناسب برای سیلندرها و گریپرهای پنوماتیک SMC

• قابلیت اتصال مستقیم به PLC

• سرعت پاسخ‌دهی بالا

• طول عمر بیشتر نسبت به رید سوئیچ‌ها

• درجه حفاظت IP67

• نصب آسان و ابعاد فشرده



مشخصات فنی

مشخصه	مقدار
مدل	D-M9B
نوع سنسور	Solid State Auto Switch
نوع خروجی	دو سیمه (2-Wire)
ولتاژ بار	10 تا 28 ولت DC
جریان بار	2.5 تا 40 میلی‌آمپر
افت ولتاژ داخلی	حداکثر 4 ولت
جریان نشتی	حداکثر 0.8 میلی‌آمپر
زمان پاسخ	1 میلی‌ثانیه یا کمتر
نشانگر وضعیت	LED قرمز
درجه حفاظت	IP67
دمای کاری	10- تا 60+ درجه سانتی‌گراد
طول کابل استاندارد	0.5 متر
ابعاد	22 × 4 × 4.6 میلی‌متر

کاربردها

• جک‌های پنوماتیک SMC

• گریپرهای پنوماتیک

• ماشین‌آلات اتوماسیون صنعتی

• خطوط مونتاژ و تولید

• تجهیزات بسته‌بندی

• سیستم‌های کنترل موقعیت سیلندر
