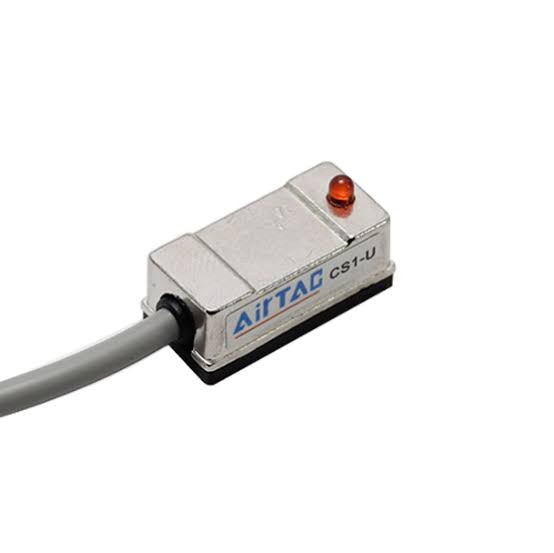

سنسور جک پنوماتیک Airtac مدل CS1-U
سنسور جک پنوماتیک Airtac مدل CS1-U
سنسور Airtac CS1-U یک سنسور مغناطیسی Reed Switch (دو سیمه) برای تشخیص موقعیت پیستون در سیلندرها و جکهای پنوماتیک U-Profile برند Airtac است. این سنسور با عملکرد ساده، قیمت اقتصادی و نصب آسان، یکی از پرکاربردترین سنسورهای موقعیت در سیستمهای اتوماسیون صنعتی محسوب میشود.
⸻
ویژگیهای اصلی
• سنسور مغناطیسی نوع Reed Switch
• مناسب برای سیلندرهای پنوماتیک Airtac سری U
• خروجی ON/OFF (دو سیمه)
• قابلیت کار با AC و DC
• دارای LED نمایش وضعیت عملکرد
• نصب آسان روی بدنه جک
• مقاوم در برابر شرایط صنعتی
• قیمت اقتصادی و کاربرد گسترده در اتوماسیون
⸻
مشخصات فنی
|
مشخصه |
مقدار |
|
مدل |
CS1-U |
|
نوع سنسور |
Reed Switch (مغناطیسی) |
|
نوع خروجی |
SPST / NO |
|
ولتاژ کاری |
5 تا 240V AC/DC |
|
جریان سوئیچینگ |
تا 100mA |
|
توان سوئیچینگ |
حداکثر 10W |
|
افت ولتاژ داخلی |
حدود 2.5–2.7V |
|
جریان نشتی |
بسیار کم |
|
فرکانس سوئیچینگ |
تا 200–400Hz |
|
درجه حفاظت |
IP67 |
|
دمای کاری |
حدود -10 تا +70°C |
|
طول کابل |
حدود 2 متر |
|
نشانگر وضعیت |
LED قرمز |
کاربردها
• جکها و سیلندرهای پنوماتیک Airtac
• خطوط مونتاژ و بستهبندی
• سیستمهای اتوماسیون صنعتی
• ماشینآلات CNC و تولیدی
• کنترل موقعیت کورس سیلندر
• تجهیزات جابجایی و رباتیک سبک
