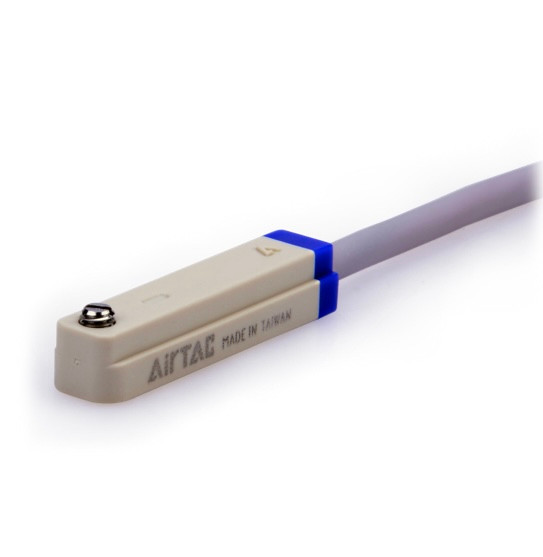

سنسور جک پنوماتیک Airtac مدل DMSH

سنسور جک پنوماتیک Airtac مدل DMSH



سنسور Airtac DMSH یکی از سری‌های جدید و به‌روز شرکت ایرتک برای تشخیص موقعیت پیستون در سیلندرهای پنوماتیک است. این سری در واقع جایگزین نسل‌های قدیمی‌تر مثل CS1 و DS1 شده و از نوع سنسور مغناطیسی/الکترونیکی Solid State یا Inductive (بسته به مدل) می‌باشد.



این سنسورها برای نصب روی شیار جک‌های پنوماتیک طراحی شده‌اند و در اتوماسیون صنعتی، خطوط تولید و ماشین‌آلات بسیار کاربرد دارند.



⸻



🔧 ویژگی‌های اصلی سنسور Airtac DMSH

• سنسور موقعیت سیلندر پنوماتیک (Cylinder Position Sensor)

• جایگزین نسل‌های قدیمی CS1 / DS1 در بسیاری از کاربردها

• نوع خروجی 3 سیمه (NPN / PNP) در مدل‌های Solid State

• برخی مدل‌ها 2 سیمه (Reed یا ساده‌تر) هستند

• دارای LED نمایش وضعیت در اکثر نسخه‌ها

• مقاوم در برابر روغن، گرد و غبار و لرزش

• نصب آسان روی شیار سیلندر (Groove Mount)

• درجه حفاظت صنعتی IP67 تا IP68 (بسته به مدل)



⸻



⚙️ مشخصات فنی عمومی سری DMSH

مشخصه	مقدار
نوع سنسور	Reed / Solid State / Inductive (بسته به مدل)
ولتاژ کاری	10 تا 30V DC
خروجی	NPN / PNP یا 2 سیمه
جریان خروجی	تا حدود 100–200mA
نوع نصب	روی شیار سیلندر (U / G / C Type)
درجه حفاظت	IP67 / IP68
دمای کاری	حدود -25 تا +70°C
نشانگر وضعیت	LED
نوع کابل	2m یا کانکتور M8 / M12 (بسته به مدل)

کاربردها

• جک‌های پنوماتیک Airtac در خطوط تولید

• ماشین‌آلات بسته‌بندی

• سیستم‌های مونتاژ اتوماتیک

• تجهیزات جابجایی و رباتیک

• کنترل کورس رفت و برگشت سیلندر

• سیستم‌های اتوماسیون صنعتی



⸻



📌 مدل‌های رایج سری DMSH

• DMSH-030 / DMSH-050 (مدل‌های استوانه‌ای پرکاربرد)

• DMSH-020-W (نسخه وایرفلکس/ضدآب)

• DMSH-C12 / DMSH-PC12 (مدل‌های مربعی و قوی‌تر تا 12mm سنس)

• DMSH-N050-W (نسخه NPN ضدآب IP68)
