پرشرسوئیچ Barksdale B1T

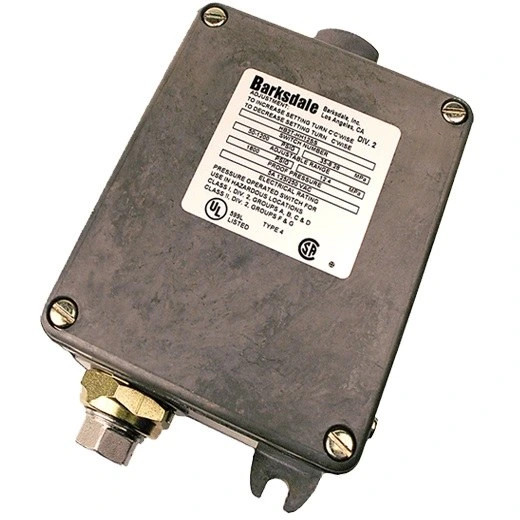

پرشرسوئیچ Barksdale B1T (Bourdon Tube Pressure Switch)



پرشرسوئیچ Barksdale مدل B1T یک سوئیچ فشار مکانیکی صنعتی از نوع Bourdon Tube با دقت بالا است که برای کنترل، مانیتورینگ و حفاظت از فشار در سیستم‌های هیدرولیک و صنعتی سنگین طراحی شده است. این مدل به دلیل کیفیت ساخت بالا، طول عمر زیاد و عملکرد پایدار، در صنایع حساس و فشار بالا بسیار پرکاربرد است.



این سری از سوئیچ‌ها با ساختار مقاوم و طراحی مهندسی شده، قابلیت کار در شرایط سخت محیطی، لرزش بالا و فشارهای سنگین را دارد.





نحوه عملکرد





در پرشرسوئیچ B1T، فشار سیال به لوله بوردون (Bourdon Tube) وارد می‌شود. با افزایش فشار، این لوله تغییر شکل داده و این حرکت مکانیکی به یک میکروسوئیچ الکتریکی منتقل می‌شود. در نتیجه، مدار الکتریکی در یک نقطه تنظیم‌شده (Set Point) قطع یا وصل می‌شود.



مشخصات فنی پرشرسوئیچ Barksdale B1T





• نوع عملکرد: مکانیکی (Bourdon Tube)
• مدل: B1T (تک مدار / Single Contact)
• محدوده تنظیم فشار: حدود 4.8 تا 950 بار
• حداکثر فشار کاری: تا حدود 18,000 psi (تقریباً 1240 بار در برخی نسخه‌ها)
• دقت عملکرد: ±1% از Full Scale
• نوع خروجی: سوئیچ الکتریکی SPDT
• نوع تنظیم: پیچ تنظیم داخلی (Tamper-proof adjustment)
• جنس بدنه: آلومینیوم صنعتی مقاوم (Die-cast Aluminum Housing)
• قطعات در تماس با سیال: فولاد ضدزنگ (Stainless Steel – در نسخه‌های خاص)
• دمای کاری: حدود -40 تا +74 درجه سانتی‌گراد
• درجه حفاظت: نسخه‌های مختلف با NEMA 4 / IP صنعتی



ویژگی‌های مهم





• مناسب برای فشارهای بالا و کاربردهای سنگین صنعتی
• دقت بالا و تکرارپذیری قابل اعتماد (Repeatability ±1%)
• طراحی مقاوم در برابر لرزش و شوک مکانیکی
• طول عمر بالا در سیکل‌های کاری مداوم
• قابلیت تنظیم آسان نقطه عملکرد
• مناسب برای محیط‌های صنعتی سخت (Oil, Gas, Hydraulic Systems)





کاربردهای پرشرسوئیچ B1T





• سیستم‌های هیدرولیک فشار بالا
• پمپ‌ها و کمپرسورها
• دستگاه‌های پرس صنعتی (Press Machines)
• صنایع نفت، گاز و پتروشیمی
• نیروگاه‌ها و سیستم‌های انرژی
• ماشین‌آلات سنگین صنعتی
• سیستم‌های ایمنی و آلارم فشار





مزیت نسبت به مدل‌های معمولی





پرشرسوئیچ B1T نسبت به سوئیچ‌های دیافراگمی یا مدل‌های سبک‌تر، برای فشارهای بسیار بالا، شرایط سخت و عمر کاری طولانی طراحی شده است و در محیط‌هایی که دقت و اطمینان حیاتی است، عملکرد بسیار پایداری دارد.
