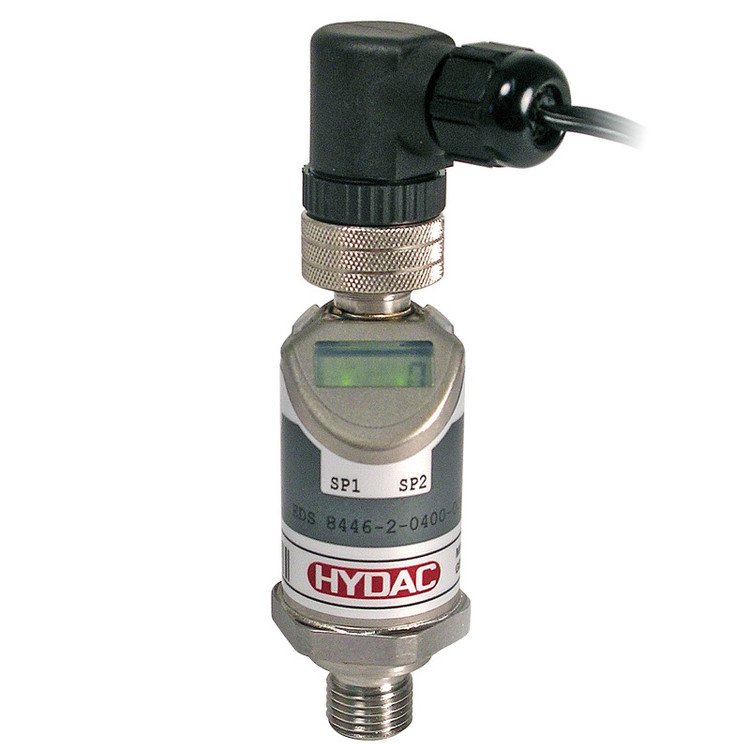

پرشر سوئیچ هیداک مدل EDS ۸۰۰۰

پرشر سوئیچ HYDAC EDS 8000 یکی از مدل‌های دیجیتال و بسیار دقیق هیداک است که برای کنترل فشار در سیستم‌های هیدرولیک و پنوماتیک طراحی شده



🔷 پرشر سوئیچ HYDAC EDS 8000



🔹 نوع تجهیز



• پرشر سوئیچ الکترونیکی (Electronic Pressure Switch)
• دارای نمایشگر دیجیتال 4 رقمی
• قابل تنظیم کامل با دکمه‌های روی دستگاه



🔹 رنج‌های فشار (بسته به مدل)



مدل‌های مختلف EDS 8000 در بازه‌های مختلف عرضه می‌شوند:



• 0 تا 25 bar
• 0 تا 40 bar
• 0 تا 100 bar
• 0 تا 250 bar
• 0 تا 400 bar
• 0 تا 600 bar
  (در برخی نسخه‌ها تا حدود 1000 bar یا معادل 9000 psi)

🔹 دقت اندازه‌گیری



• دقت: تا ±0.5% تا ±1% FS
• مناسب برای کنترل دقیق فشار در سیستم‌های حساس



🔹 تغذیه (Power Supply)



• ولتاژ کاری: 9.6 تا 32 V DC
• محافظت در برابر:
  • اتصال اشتباه قطب‌ها
  • اضافه ولتاژ
  • اتصال کوتاه



🔹 خروجی‌ها (Outputs)

بسته به مدل:



• 1 یا 2 خروجی ترانزیستوری
• نوع خروجی: PNP (و در برخی مدل‌ها NPN)
• جریان خروجی: تا 250 mA
• قابلیت تنظیم:
  • NO / NC (نرمال باز یا بسته)
  • حالت Window یا Switch Point

🔹 نمایشگر و تنظیمات



• نمایشگر: 4-digit LED
• رنگ وضعیت: قرمز / سبز
• تنظیمات با 2 کلید ساده
• منو مطابق استاندارد VDMA



قابلیت‌ها:



• تنظیم تأخیر قطع/وصل (Delay)
• فیلتر نمایش برای کاهش نوسان فشار
• نمایش فشار به واحدهای:
  • bar
  • psi
  • MPa
•

🔹 مشخصات مکانیکی

• بدنه سنسور: استیل ضدزنگ
• درجه حفاظت: IP67
• اتصال رزوه:
  • G1/4 (مدل‌های اروپایی)
  • یا SAE 9/16-18 (مدل‌های آمریکایی)
•
• گشتاور نصب: حدود 20 N·m



🔹 شرایط کاری

• دمای کاری: حدود -25 تا +85°C (بسته به مدل)
• مقاومت در برابر:
  • لرزش بالا
  • شوک مکانیکی
•
• عمر کاری بسیار بالا (مناسب سیستم‌های صنعتی سنگین)



🔹 ویژگی‌های مهم



• دقت بالا و مناسب کنترل صنعتی
• عمر زیاد (بیش از 100 میلیون سیکل در برخی مدل‌ها)
• مناسب برای سیستم‌های هیدرولیک فشار بالا
• تنظیم آسان بدون نیاز به نرم‌افزار
• مناسب برای کنترل پمپ، یونیت هیدرولیک، پرس و سیستم‌های صنعتی



🔹 کاربردها



• پاورپک‌های هیدرولیک
• دستگاه‌های پرس
• ماشین‌آلات CNC
• سیستم‌های روغن‌کاری
• کمپرسورها
• خطوط تولید صنعتی



EDS 8000 یک پرشر سوئیچ دیجیتال دقیق، صنعتی و قابل برنامه‌ریزی است که برای کنترل فشار در سیستم‌های هیدرولیک مدرن استفاده می‌شود و نسبت به مدل‌های مکانیکی:



• دقیق‌تر است
• قابل تنظیم‌تر است
• عمر بالاتری دارد
