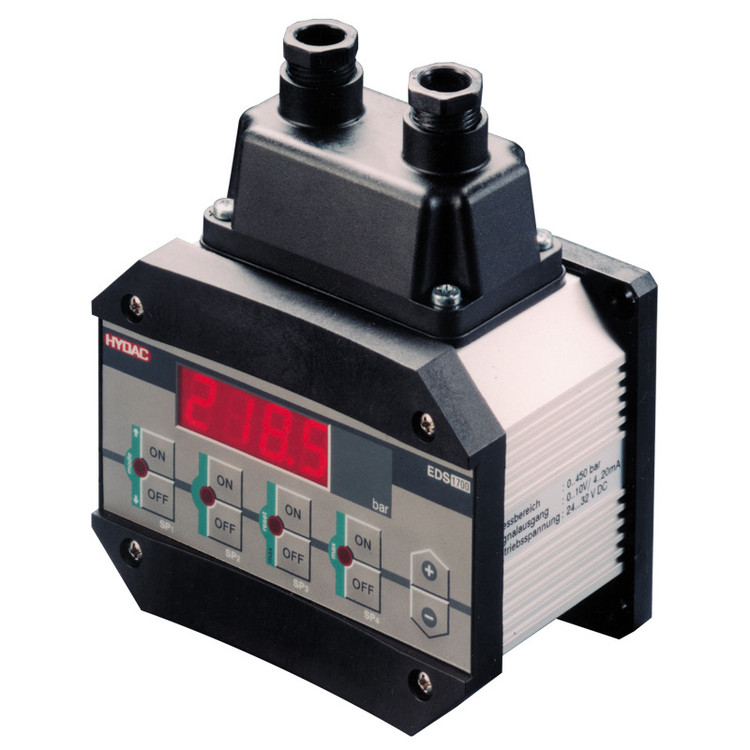

پرشر سوئیچ هیداک مدل EDS ۱۷۰۰



معرفی پرشر سوئیچ هیداک EDS 1700



HYDAC EDS 1700 Pressure Switch یک پرشر سوئیچ الکترونیکی صنعتی از برند HYDAC است که برای کنترل، مانیتورینگ و حفاظت فشار در سیستم‌های هیدرولیک و پنوماتیک طراحی شده است. این دستگاه با بهره‌گیری از سنسور فشار داخلی، نمایشگر دیجیتال و چهار خروجی سوئیچینگ مستقل، امکان کنترل دقیق فشار را در کاربردهای صنعتی فراهم می‌کند.



ویژگی‌های اصلی پرشر سوئیچ HYDAC EDS 1700



• سنسور فشار داخلی با تکنولوژی استرین گیج روی دیافراگم استیل ضدزنگ
• نمایشگر دیجیتال 4 رقمی LED با وضوح بالا
• دارای 4 خروجی رله مستقل قابل برنامه‌ریزی
• قابلیت تنظیم جداگانه نقطه وصل (Switch Point) و نقطه برگشت (Switch Back Point)
• خروجی آنالوگ قابل انتخاب 4 تا 20 میلی‌آمپر یا 0 تا 10 ولت
• دقت اندازه‌گیری 0.5% یا 1% از محدوده کامل (FS)
• امکان نمایش فشار در واحدهای مختلف مانند Bar، PSI، MPa، kg و واحدهای سفارشی
• قابلیت تنظیم تأخیر در قطع و وصل رله‌ها
• مقاومت بالا در برابر ارتعاش، شوک و شرایط صنعتی سخت
• مناسب برای سیکل‌های سوئیچینگ بسیار بالا (چندین میلیون بار)



مشخصات فنی EDS 1700

مشخصه	مقدار
نوع دستگاه	پرشر سوئیچ الکترونیکی
ولتاژ تغذیه	22 تا 32 ولت DC
مصرف جریان	حدود 200 میلی‌آمپر
نوع نمایشگر	LED چهار رقمی
ارتفاع ارقام نمایشگر	13 میلی‌متر
تعداد خروجی‌ها	4 رله تغییر وضعیت (Changeover Relay)
زمان پاسخ‌دهی	حدود 20 میلی‌ثانیه
کلاس حفاظتی	IP65
جنس بدنه	آلومینیوم آنودایز شده
جنس اتصال فرآیندی	استنلس استیل
وزن	حدود 800 گرم
نوع اتصال فشار	G1/4 مطابق DIN 3852
حداکثر جریان هر خروجی	2 آمپر
ولتاژ سوئیچینگ	0.1 تا 250 ولت AC/DC

محدوده‌های اندازه‌گیری فشار



سری EDS 1700 در رنج‌های مختلف فشار عرضه می‌شود:

• 16 بار

• 40 بار

• 100 بار

• 250 بار

• 400 بار

• 600 بار



این تنوع باعث می‌شود دستگاه برای طیف گسترده‌ای از تجهیزات هیدرولیک و پنوماتیک قابل استفاده باشد.



امکانات برنامه‌ریزی و تنظیمات



پرشر سوئیچ EDS 1700 دارای میکروپروسسور داخلی بوده و امکانات متعددی را در اختیار کاربر قرار می‌دهد:

• تنظیم مستقل هر چهار رله

• انتخاب عملکرد Normally Open (NO) یا Normally Closed (NC)

• تنظیم هیسترزیس (Hysteresis)

• تنظیم تأخیر وصل و قطع از 0 تا 90 ثانیه

• نمایش فشار لحظه‌ای و فشار ماکزیمم ثبت‌شده

• فیلتر نمایشگر با سرعت‌های مختلف

• قفل برنامه‌ریزی جهت جلوگیری از تغییرات ناخواسته

• انتخاب خروجی آنالوگ 4-20mA یا 0-10V

شرایط محیطی

مشخصه	مقدار
دمای کاری	25- تا 60+ درجه سانتی‌گراد
دمای سیال	25- تا 80+ درجه سانتی‌گراد
دمای نگهداری	25- تا 80+ درجه سانتی‌گراد
مقاومت در برابر لرزش	تا 5g
مقاومت در برابر شوک	تا 10g
استاندارد EMC	EN 61000-6-1 / 2 / 3 / 4

کاربردهای پرشر سوئیچ HYDAC EDS 1700



این محصول در صنایع مختلف مورد استفاده قرار می‌گیرد:

• سیستم‌های هیدرولیک صنعتی

• پاورپک‌های هیدرولیک

• پرس‌های هیدرولیک

• ماشین‌آلات راهسازی و معدنی

• تجهیزات پنوماتیک

• خطوط تولید اتوماتیک

• سیستم‌های کنترل فشار در PLC و اتوماسیون صنعتی

• تجهیزات تست و پایش فشار



مزایای استفاده از EDS 1700

• دقت و پایداری بسیار بالا

• طول عمر زیاد در تعداد سوئیچینگ‌های بالا

• نصب و راه‌اندازی آسان

• نمایشگر دیجیتال خوانا

• قابلیت اتصال به PLC و سیستم‌های مانیتورینگ

• مقاومت بالا در محیط‌های صنعتی

• تنظیمات پیشرفته و انعطاف‌پذیر



جمع‌بندی



پرشر سوئیچ هیداک EDS 1700 یکی از پیشرفته‌ترین سوئیچ‌های فشار الکترونیکی برای کاربردهای هیدرولیک و پنوماتیک است. وجود چهار خروجی رله مستقل، نمایشگر دیجیتال، خروجی آنالوگ و دقت بالا، این محصول را به گزینه‌ای ایده‌آل برای کنترل و مانیتورینگ فشار در سیستم‌های صنعتی تبدیل کرده است.
