پرشر سوئیچ هیداک مدل EDS ۳۳۰۰

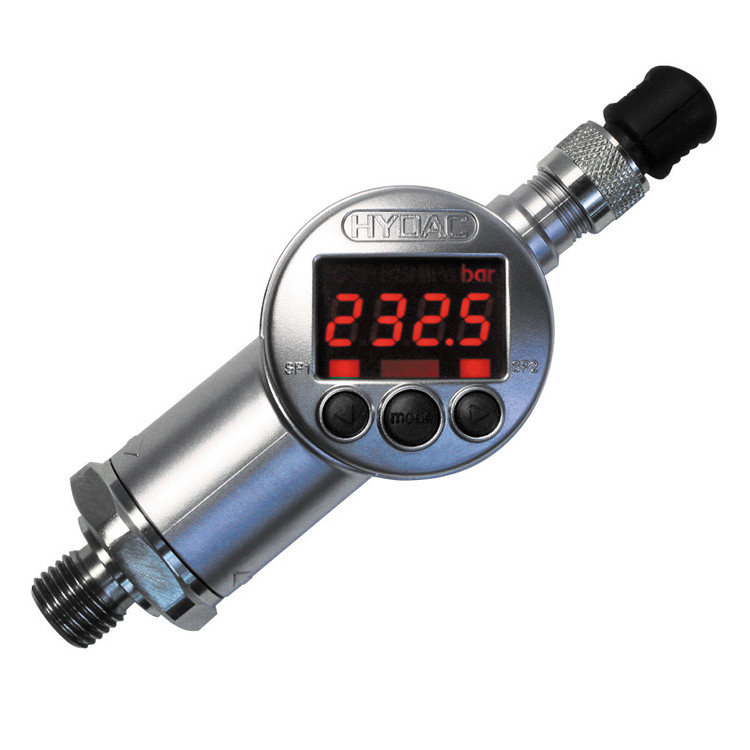

معرفی پرشر سوئیچ هیداک EDS 3300



HYDAC EDS 3300 یک پرشر سوئیچ الکترونیکی پیشرفته با نمایشگر دیجیتال است که برای اندازه‌گیری و کنترل فشار نسبی در محدوده فشار پایین طراحی شده است. این تجهیز با دقت بالا، قابلیت برنامه‌ریزی آسان و خروجی‌های سوئیچینگ قابل تنظیم، در سیستم‌های هیدرولیک، پنوماتیک، تبرید و تهویه مطبوع کاربرد گسترده‌ای دارد.



ویژگی‌های اصلی

• نمایشگر دیجیتال 4 رقمی LED با قابلیت نمایش فشار در واحدهای Bar، PSI و MPa

• قابلیت چرخش نمایشگر در دو محور برای نصب آسان در هر موقعیت

• مجهز به سلول اندازه‌گیری سرامیکی با تکنولوژی Thick Film Strain Gauge

• دارای 1 یا 2 خروجی سوئیچینگ PNP

• امکان انتخاب خروجی آنالوگ 4-20mA یا 0-10V

• دقت اندازه‌گیری تا ±1% FS

• تنظیم مستقل نقاط سوئیچ و هیسترزیس برگشتی

• درجه حفاظت IP67

• مقاوم در برابر لرزش و شوک صنعتی

• برنامه‌ریزی ساده از طریق کلیدهای روی دستگاه



مشخصات فنی

مشخصه	مقدار
مدل	EDS 3300
نوع سنسور	فشار نسبی (Relative Pressure)
محدوده اندازه‌گیری	از -1 تا 16 بار (بسته به مدل)
دقت	≤ ±1% FS
نمایشگر	LED چهار رقمی
خروجی سوئیچینگ	1 یا 2 خروجی PNP
جریان خروجی	حداکثر 1.2 آمپر برای هر خروجی
خروجی آنالوگ	4-20mA یا 0-10V (اختیاری)
ولتاژ تغذیه	9 تا 35 ولت DC
زمان پاسخ	کمتر از 10 میلی‌ثانیه
درجه حفاظت	IP67
دمای کاری	25- تا 80+ درجه سانتی‌گراد
دمای سیال	25- تا 80+ درجه سانتی‌گراد
اتصال فرآیندی	G1/4 مطابق DIN 3852
جنس قطعات در تماس با سیال	استیل ضدزنگ و سرامیک
وزن تقریبی	120 تا 150 گرم

مزایای استفاده از EDS 3300



پرشر سوئیچ EDS3300 نسبت به مدل‌های مکانیکی دارای طول عمر بیشتر، دقت بالاتر و پایداری عملکرد بهتری است. نمایشگر چرخان دو محوره امکان نصب در فضاهای محدود را فراهم می‌کند و خروجی‌های قابل برنامه‌ریزی آن، انعطاف‌پذیری بالایی در سیستم‌های کنترل صنعتی ایجاد می‌کنند.



کاربردها

• سیستم‌های هیدرولیک صنعتی

• تجهیزات پنوماتیک

• ماشین‌آلات راهسازی و معدنی

• صنایع تبرید و سردخانه

• سیستم‌های تهویه مطبوع (HVAC)

• خطوط تولید و اتوماسیون صنعتی

• تجهیزات فرآیندی و کنترل فشار سیالات
