پرشر سوئیچ هیداک مدل EDS ۳۴۰۰

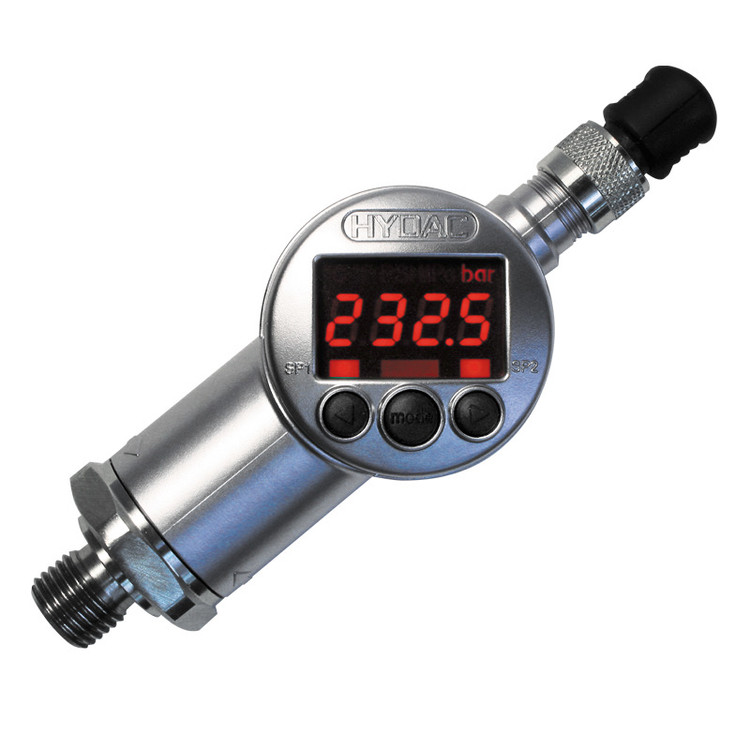

معرفی پرشر سوئیچ هیداک مدل 3400



HYDAC EDS 3400 Pressure Switch یک پرشر سوئیچ الکترونیکی پیشرفته با نمایشگر دیجیتال است که برای اندازه‌گیری و کنترل فشار در سیستم‌های هیدرولیک، پنوماتیک، صنایع تبرید و تهویه مطبوع طراحی شده است. این سری از محصولات هیداک با دقت بالا، قابلیت برنامه‌ریزی گسترده و مقاومت مناسب در محیط‌های صنعتی، یکی از پرکاربردترین سنسورهای فشار در صنایع مختلف محسوب می‌شود.



ویژگی‌های اصلی پرشر سوئیچ HYDAC EDS 3400

• نمایشگر دیجیتال 4 رقمی LED با قابلیت نمایش فشار به واحدهای Bar، PSI و MPa

• قابلیت تنظیم یک یا دو خروجی سوئیچینگ (PNP)

• امکان استفاده از خروجی آنالوگ 4 تا 20 میلی‌آمپر یا 0 تا 10 ولت در برخی مدل‌ها

• قابلیت تنظیم نقطه قطع و وصل (Switch Point)

• عملکرد Window Function برای کنترل بازه فشار

• تنظیم زمان تأخیر وصل و قطع از 0 تا 99.99 ثانیه

• قابلیت انتخاب عملکرد Normally Open (NO) و Normally Closed (NC)

• نمایشگر قابل چرخش در دو محور برای نصب آسان در موقعیت‌های مختلف

• دارای حفاظت در برابر اتصال کوتاه، اضافه ولتاژ و نویزهای الکتریکی

• منوی تنظیمات ساده همراه با قفل برنامه‌ریزی جهت جلوگیری از تغییرات ناخواسته تنظیمات



مشخصات فنی

مشخصه	مقدار
نوع دستگاه	پرشر سوئیچ الکترونیکی
نوع نمایشگر	LED چهار رقمی
ولتاژ تغذیه	18 تا 35 ولت DC
دقت اندازه‌گیری	بالا با تکنولوژی Thin-Film Strain Gauge
سیگنال خروجی	PNP / 4-20mA / 0-10V (بسته به مدل)
اتصال الکتریکی	کانکتور M12 چهار یا پنج پین
اتصال فرآیندی	G1/4 A و سایر اتصالات سفارشی
وزن تقریبی	120 گرم
درجه حفاظت	مناسب محیط‌های صنعتی
زمان تأخیر خروجی	0 تا 99.99 ثانیه
واحدهای اندازه‌گیری	Bar، PSI، MPa

محدوده فشار



سری EDS 3400 در رنج‌های مختلف فشار تولید می‌شود، از جمله:

• 40 بار

• 100 بار

• 250 بار

• 400 بار

• 600 بار

• 1000 بار

• 3000 PSI و سایر رنج‌های سفارشی



بسته به کد فنی دستگاه، محدوده فشار و نوع خروجی متفاوت خواهد بود.



نحوه عملکرد



پرشر سوئیچ EDS 3400 از یک سنسور فشار با تکنولوژی لایه نازک (Thin Film) روی دیافراگم استیل ضدزنگ استفاده می‌کند. فشار سیال به سیگنال الکتریکی تبدیل شده و مقدار آن روی نمایشگر نمایش داده می‌شود. با رسیدن فشار به مقدار تنظیم‌شده، خروجی سوئیچ فعال یا غیرفعال می‌شود و امکان کنترل تجهیزات مختلف مانند پمپ، شیر برقی، یونیت هیدرولیک و کمپرسور را فراهم می‌کند.



کاربردها

• سیستم‌های هیدرولیک صنعتی

• ماشین‌آلات راهسازی و معدنی

• پرس‌های هیدرولیکی

• تجهیزات تزریق پلاستیک

• کمپرسورهای صنعتی

• سیستم‌های پنوماتیک

• صنایع نفت، گاز و پتروشیمی

• تجهیزات تبرید و تهویه مطبوع

• خطوط تولید اتوماتیک و ماشین‌آلات CNC



مزایای استفاده از پرشر سوئیچ هیداک 3400

• دقت و پایداری بالا در اندازه‌گیری فشار

• عمر طولانی سنسور به دلیل دیافراگم استیل ضدزنگ

• نصب آسان و ابعاد فشرده

• قابلیت تنظیم کامل خروجی‌ها

• خوانایی بالا در محیط‌های صنعتی

• مقاومت مناسب در برابر ارتعاش و شوک

• کاهش نیاز به تجهیزات کنترلی جانبی به دلیل وجود نمایشگر و منطق کنترلی داخلی
