پرشر سوئیچ هیداک مدل EDS ۳۱۰۰

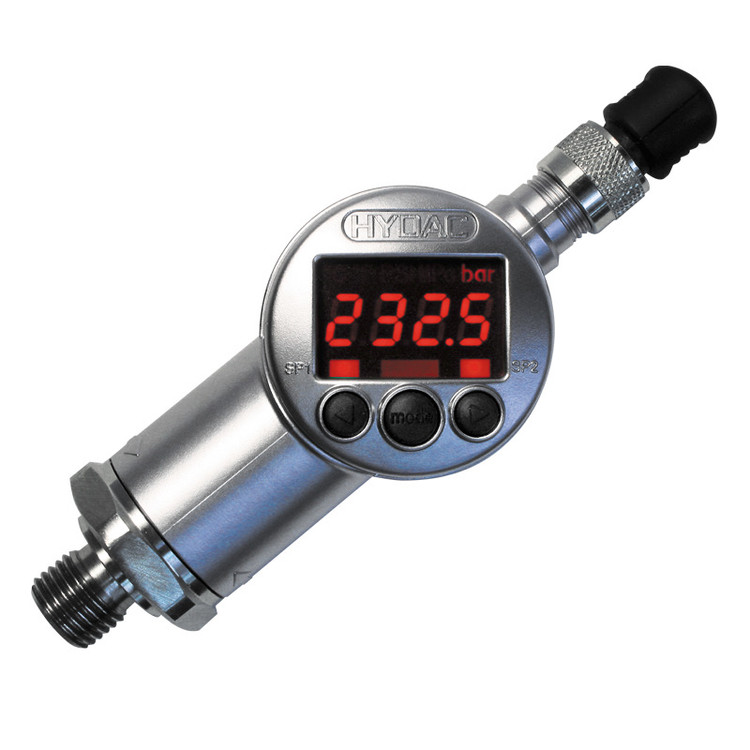

پرشر سوئیچ هیداک مدل EDS 3100



پرشر سوئیچ دیجیتال HYDAC EDS 3100 یکی از محصولات دقیق و پرکاربرد شرکت HYDAC در حوزه اندازه‌گیری و کنترل فشار است. این تجهیز برای اندازه‌گیری فشارهای پایین (Low Pressure) طراحی شده و با نمایشگر دیجیتال، خروجی‌های قابل برنامه‌ریزی و دقت بالا، در سیستم‌های هیدرولیک، پنوماتیک، تبرید و تهویه مطبوع کاربرد گسترده‌ای دارد.



ویژگی‌های اصلی پرشر سوئیچ EDS 3100

• نمایشگر دیجیتال 4 رقمی LED

• قابلیت نمایش فشار بر حسب Bar، PSI و MPa

• دارای 1 یا 2 خروجی سوئیچینگ PNP

• امکان استفاده از خروجی آنالوگ 4-20mA یا 0-10V

• قابلیت تنظیم مستقل نقطه قطع و وصل (Switch Point & Hysteresis)

• دقت اندازه‌گیری تا ±1% FS

• قابلیت چرخش نمایشگر در دو محور جهت نصب آسان

• برنامه‌ریزی آسان از طریق کلیدهای روی دستگاه

• قابلیت نصب در زوایای مختلف بدون نیاز به آداپتور مکانیکی

• امکان ارائه با استاندارد DESINA و نسخه VDMA در برخی مدل‌ها



مشخصات فنی

مشخصه	مقدار
نوع دستگاه	پرشر سوئیچ الکترونیکی دیجیتال
نوع سنسور	Ceramic Measuring Cell
تکنولوژی اندازه‌گیری	Thick Film Strain Gauge
دقت	±1% Full Scale
نمایشگر	LED چهار رقمی
خروجی سوئیچینگ	1 یا 2 خروجی PNP
خروجی آنالوگ	4-20mA یا 0-10V (بسته به مدل)
واحدهای اندازه‌گیری	Bar / PSI / MPa
دمای کاری	25- تا 80+ درجه سانتی‌گراد
دمای سیال	25- تا 80+ درجه سانتی‌گراد
اتصال فرآیندی	G1/4 A
جنس اتصال	استیل ضدزنگ
جنس سنسور	سرامیکی
درجه حفاظت	مناسب محیط‌های صنعتی
قابلیت چرخش نمایشگر	در دو محور

محدوده فشار



سری EDS 3100 برای اندازه‌گیری فشارهای پایین طراحی شده و معمولاً در رنج‌های زیر عرضه می‌شود:

• 0 تا 1 بار

• 0 تا 2.5 بار



همچنین بسته به کد فنی دستگاه، فشار کاری، نوع خروجی و اتصالات می‌تواند متفاوت باشد.



نحوه عملکرد



پرشر سوئیچ EDS 3100 با استفاده از سلول اندازه‌گیری سرامیکی و تکنولوژی Thick Film Strain Gauge فشار سیال را اندازه‌گیری می‌کند. مقدار فشار به صورت دیجیتال روی نمایشگر نمایش داده شده و در صورت رسیدن فشار به مقدار تنظیم‌شده، خروجی سوئیچ فعال یا غیرفعال می‌شود. این قابلیت امکان کنترل مستقیم پمپ‌ها، کمپرسورها، شیرهای برقی و سایر تجهیزات صنعتی را فراهم می‌کند.



کاربردها

• سیستم‌های هیدرولیک فشار پایین

• تجهیزات پنوماتیک

• صنایع تبرید و سرمایش

• سیستم‌های تهویه مطبوع (HVAC)

• ماشین‌آلات صنعتی

• خطوط اتوماسیون

• تجهیزات بسته‌بندی

• صنایع غذایی و دارویی

• کمپرسورها و تجهیزات کنترلی فشار



مزایا

• دقت بالا و پایداری طولانی‌مدت

• نمایشگر خوانا با قابلیت چرخش

• نصب آسان در فضاهای محدود

• تنظیمات کامل سوئیچینگ و هیسترزیس

• مقاومت مناسب در برابر لرزش و شوک

• عمر طولانی سنسور سرامیکی

• قابلیت استفاده همزمان به عنوان سوئیچ و ترانسمیتر فشار
