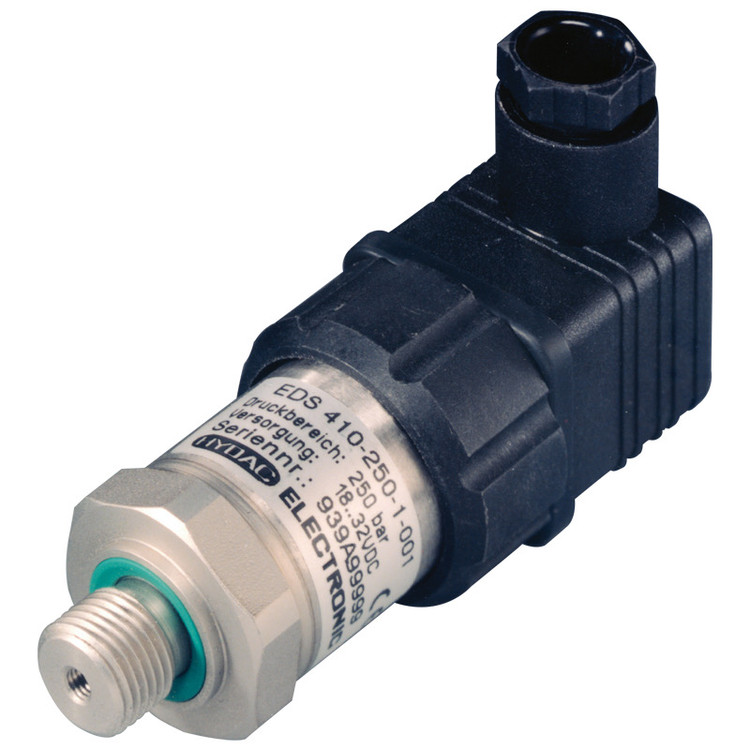

پرشر سوئیچ هیداک مدل EDS ۴۱۰

پرشر سوئیچ هیداک مدل EDS 410



پرشر سوئیچ الکترونیکی HYDAC EDS 410 یک سوئیچ فشار صنعتی برای کاربردهای OEM و ماشین‌آلات تولید انبوه است که بر پایه سری EDS 4000 طراحی شده است. این مدل با خروجی‌های ترانزیستوری PNP، دقت بالا، ابعاد فشرده و قابلیت تنظیم کارخانه‌ای، برای کنترل فشار در سیستم‌های هیدرولیک و پنوماتیک مورد استفاده قرار می‌گیرد.



ویژگی‌های اصلی

• دارای 1 یا 2 خروجی سوئیچینگ PNP

• قابلیت انتخاب عملکرد NO یا NC

• تنظیم نقطه قطع و وصل به‌صورت Factory Set

• دقت اندازه‌گیری تا ±1% FS

• طراحی مقاوم برای شرایط صنعتی سخت

• پایداری طولانی‌مدت و خطای دمایی بسیار کم

• مقاومت بالا در برابر نویزهای الکترومغناطیسی (EMC)

• مناسب برای استفاده در خطوط تولید و ماشین‌آلات صنعتی

• تنوع در نوع اتصال مکانیکی و الکتریکی



مشخصات فنی

مشخصات	مقدار
مدل	HYDAC EDS 410
نوع تجهیز	پرشر سوئیچ الکترونیکی
نوع خروجی	1 یا 2 خروجی PNP
عملکرد خروجی	NO / NC
دقت	±1% FS
ولتاژ تغذیه	8 تا 32 ولت DC
محدوده دمای کاری	25- تا 85+ درجه سانتی‌گراد
دمای نگهداری	40- تا 100+ درجه سانتی‌گراد
اتصال فرآیندی	G1/4 A
گشتاور نصب پیشنهادی	20 نیوتن‌متر
درجه حفاظت	IP67 (بسته به مدل)
عمر کاری	بیش از 10 میلیون سیکل سوئیچینگ

محدوده فشار



پرشر سوئیچ EDS 410 در رنج‌های مختلف فشار تولید می‌شود:

• 1 بار

• 2.5 بار

• 6 بار

• 10 بار

• 16 بار

• 40 بار

• 60 بار

• 100 بار

• 250 بار

• 400 بار

• 600 بار



بسته به مدل انتخابی، نوع سنسور و فشار کاری متفاوت خواهد بود.



نحوه عملکرد



EDS 410 فشار سیال را توسط سنسور داخلی اندازه‌گیری می‌کند و هنگام رسیدن فشار به مقدار تعیین‌شده، خروجی سوئیچ را فعال یا غیرفعال می‌کند. نقاط سوئیچ و هیسترزیس در کارخانه مطابق سفارش مشتری تنظیم می‌شوند و پس از نصب قابل تغییر نیستند. این ویژگی باعث افزایش اطمینان و جلوگیری از تغییرات ناخواسته در تنظیمات می‌شود.



کاربردها

• سیستم‌های هیدرولیک صنعتی

• ماشین‌آلات راهسازی

• یونیت‌های هیدرولیک

• تجهیزات پنوماتیک

• خطوط تولید اتوماتیک

• دستگاه‌های تزریق پلاستیک

• ماشین‌آلات بسته‌بندی

• تجهیزات OEM

• کمپرسورها و سیستم‌های کنترل فشار



مزایا

• ابعاد کوچک و نصب آسان

• دقت بالا در کنترل فشار

• طول عمر زیاد

• مقاومت مناسب در برابر لرزش و شوک

• عملکرد پایدار در شرایط صنعتی

• قیمت اقتصادی نسبت به مدل‌های دارای نمایشگر

• مناسب برای تولیدکنندگان ماشین‌آلات و کاربردهای OEM
