پرشر سوئیچ هیداک مدل EDS ۷۱۰

پرشر سوئیچ هیداک مدل EDS 710

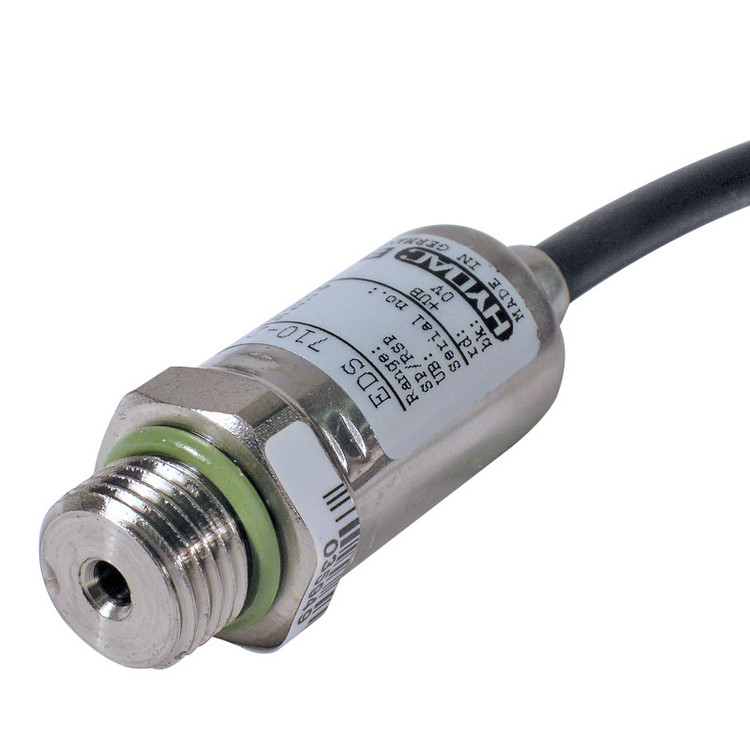

پرشر سوئیچ HYDAC EDS 710 یک سوئیچ فشار الکترونیکی فوق‌فشرده است که برای کاربردهای OEM و تولید انبوه ماشین‌آلات صنعتی طراحی شده است. این مدل با ابعاد کوچک، سنسور مقاوم Thin-Film روی دیافراگم استیل و خروجی ترانزیستوری PNP، گزینه‌ای ایده‌آل برای فضاهای محدود و کاربردهای صنعتی سنگین محسوب می‌شود.



ویژگی‌های اصلی

• طراحی بسیار کوچک و فشرده

• یک خروجی سوئیچینگ ترانزیستوری PNP

• قابلیت انتخاب عملکرد NO (نرمال باز) یا NC (نرمال بسته)

• تنظیم نقطه سوئیچ و ریست در کارخانه

• دقت اندازه‌گیری تا ±1% FS

• سنسور Thin-Film روی دیافراگم استیل ضدزنگ

• مقاومت بالا در برابر شوک و لرزش

• خطای دمایی بسیار کم

• مناسب برای ماشین‌آلات صنعتی، هیدرولیک و پنوماتیک OEM

• حفاظت در برابر اتصال معکوس، اضافه ولتاژ و اتصال کوتاه



مشخصات فنی

مشخصه	مقدار
مدل	HYDAC EDS 710
نوع تجهیز	پرشر سوئیچ الکترونیکی
نوع خروجی	1 خروجی PNP
عملکرد خروجی	NO یا NC
دقت	≤ ±1% FS
ولتاژ تغذیه	8 تا 32 ولت DC
جریان مصرفی	حداکثر 20 میلی‌آمپر (بدون بار)
اتصال فرآیندی	G1/4 A DIN 3852
درجه حفاظت	IP67
مقاومت در برابر شوک	تا 100g
دمای کاری	25- تا 85+ درجه سانتی‌گراد
وزن تقریبی	60 گرم
گشتاور نصب	20 نیوتن‌متر





محدوده‌های فشار



سری EDS 710 در رنج‌های مختلف فشار عرضه می‌شود:

• 16 بار

• 60 بار

• 100 بار

• 250 بار

• 400 بار

• 600 بار



همچنین نسخه‌های سفارشی در بازه 0 تا 16 بار و 0 تا 600 بار نیز قابل ارائه هستند.



نحوه عملکرد



EDS 710 فشار سیستم را توسط سنسور Thin-Film اندازه‌گیری می‌کند. هنگامی که فشار به مقدار از پیش تعیین‌شده برسد، خروجی PNP فعال یا غیرفعال می‌شود. مقادیر سوئیچ و هیسترزیس در کارخانه بر اساس درخواست مشتری تنظیم شده و پس از نصب قابل تغییر نیستند. این ویژگی باعث افزایش پایداری و جلوگیری از تغییرات ناخواسته در تنظیمات می‌شود.



کاربردها

• یونیت‌های هیدرولیک

• ماشین‌آلات صنعتی

• تجهیزات پنوماتیک

• دستگاه‌های تزریق پلاستیک

• ماشین‌آلات راهسازی

• کمپرسورها

• خطوط تولید اتوماتیک

• تجهیزات OEM

• سیستم‌های کنترل فشار در صنایع مختلف



مزایا

• ابعاد بسیار کوچک برای نصب در فضاهای محدود

• دقت و پایداری بالا

• طول عمر زیاد

• مقاومت عالی در برابر شوک و ارتعاش

• نصب آسان

• مناسب برای تولیدکنندگان تجهیزات صنعتی

• عملکرد مطمئن در شرایط کاری سخت صنعتی
