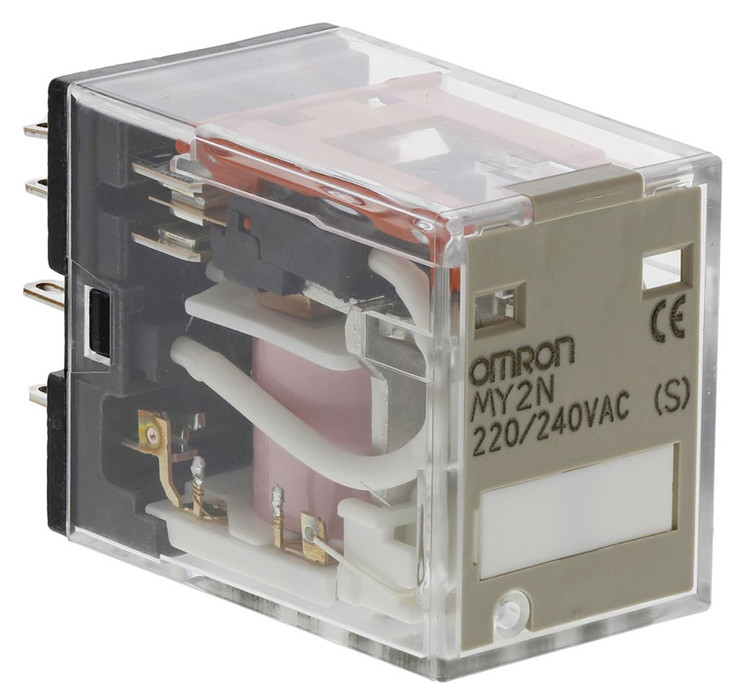

رله Omron MY2N

معرفی رله Omron MY2N



Omron MY2N Relay یک رله الکترومکانیکی همه‌منظوره (General Purpose Relay) از سری MY شرکت اومرون است که برای مدارهای کنترل، اتوماسیون صنعتی، تابلوهای برق، PLC، سیستم‌های حفاظتی و تجهیزات سوئیچینگ طراحی شده است. این رله با ساختار 2 کنتاکت تبدیلی (DPDT) و ابعاد استاندارد صنعتی، یکی از پرکاربردترین رله‌های کنترلی در صنایع مختلف محسوب می‌شود. MY2N به دلیل طول عمر بالا، قابلیت اطمینان زیاد، نصب آسان روی سوکت و وجود نشانگر LED در بسیاری از مدل‌ها، انتخابی مناسب برای مدارهای فرمان و کنترل است.



⸻



مشخصات فنی رله Omron MY2N

مشخصه	مقدار
نوع رله	الکترومکانیکی (Plug-in Relay)
تعداد کنتاکت	2 کنتاکت تبدیلی (DPDT / 2 Form C)
تعداد پایه	8 پایه
حداکثر جریان سوئیچینگ	10 آمپر
حداکثر ولتاژ سوئیچینگ AC	250VAC
حداکثر ولتاژ سوئیچینگ DC	125VDC
حداکثر توان سوئیچینگ	2500VA (AC) / 300W (DC)
مقاومت عایقی	حداقل 1000MΩ
استقامت دی‌الکتریک	2000VAC
زمان عملکرد	حداکثر 20ms
زمان آزادسازی	حداکثر 20ms
دمای کاری	°C70+ تا °C55-
رطوبت مجاز	5 تا 85 درصد
وزن تقریبی	35 گرم
نوع نصب	روی سوکت 8 پین سری PY/PYF

ولتاژهای بوبین قابل عرضه



رله MY2N در ولتاژهای مختلف AC و DC تولید می‌شود:



مدل‌های DC

• 6VDC

• 12VDC

• 24VDC

• 48VDC

• 100VDC

• 110VDC



مدل‌های AC

• 6VAC

• 12VAC

• 24VAC

• 48VAC

• 100VAC

• 110VAC

• 200VAC

• 220VAC

• 240VAC







⸻



آرایش پایه‌ها (Pin Configuration)



بوبین (Coil)

• پایه 13

• پایه 14



کنتاکت اول

• COM : پایه 1

• NC : پایه 3

• NO : پایه 4



کنتاکت دوم

• COM : پایه 8

• NC : پایه 6

• NO : پایه 5



در حالت عادی (بدون برق روی بوبین)، پایه‌های COM به NC متصل هستند. با اعمال ولتاژ نامی به بوبین، اتصال از NC به NO منتقل می‌شود.



⸻



ویژگی‌های اصلی

• دارای دو کنتاکت تبدیلی مستقل

• قابلیت سوئیچ بارهای AC و DC

• طول عمر مکانیکی بسیار بالا

• سازگار با انواع PLC و تجهیزات اتوماسیون

• نصب و تعویض سریع روی سوکت

• دارای نشانگر وضعیت LED در مدل‌های MY2N

• امکان استفاده از تست‌باتن (Test Button) در برخی مدل‌ها

• عملکرد پایدار در شرایط صنعتی

• مقاومت بالا در برابر لرزش و شوک مکانیکی

• عایق‌بندی مناسب بین بوبین و کنتاکت‌ها







⸻



طول عمر



طول عمر مکانیکی

• تا 50 میلیون بار عملکرد



طول عمر الکتریکی

• تا 500 هزار بار عملکرد تحت بار نامی



مقادیر واقعی بسته به نوع بار، جریان عبوری و شرایط محیطی متغیر خواهد بود.



⸻



کاربردهای رله Omron MY2N

• تابلوهای برق صنعتی

• مدارهای فرمان موتور

• کنترل کنتاکتورها

• PLC و سیستم‌های اتوماسیون

• تجهیزات بسته‌بندی

• خطوط تولید صنعتی

• تجهیزات تهویه مطبوع

• سیستم‌های اعلام هشدار

• ماشین‌آلات صنعتی

• سیستم‌های کنترل روشنایی



⸻



مزایای استفاده از MY2N



✔ کیفیت ساخت بالا

✔ قابلیت اطمینان صنعتی

✔ نصب آسان روی سوکت استاندارد

✔ عمر کاری طولانی

✔ تنوع ولتاژ بوبین

✔ دسترسی آسان به قطعات یدکی و سوکت

✔ مناسب برای کاربردهای کنترلی و قدرت سبک



⸻



جمع‌بندی



رله Omron MY2N یک رله صنعتی 8 پایه با دو کنتاکت تبدیلی و توان سوئیچینگ تا 10 آمپر است که به دلیل دوام بالا، عملکرد پایدار، سازگاری با سیستم‌های اتوماسیون و امکان نصب روی سوکت استاندارد، یکی از محبوب‌ترین رله‌های کنترلی در صنایع برق و اتوماسیون محسوب می‌شود. این رله در ولتاژهای مختلف AC و DC تولید شده و برای انواع مدارهای فرمان، کنترل و سوئیچینگ بارهای الکتریکی کاربرد دارد.
