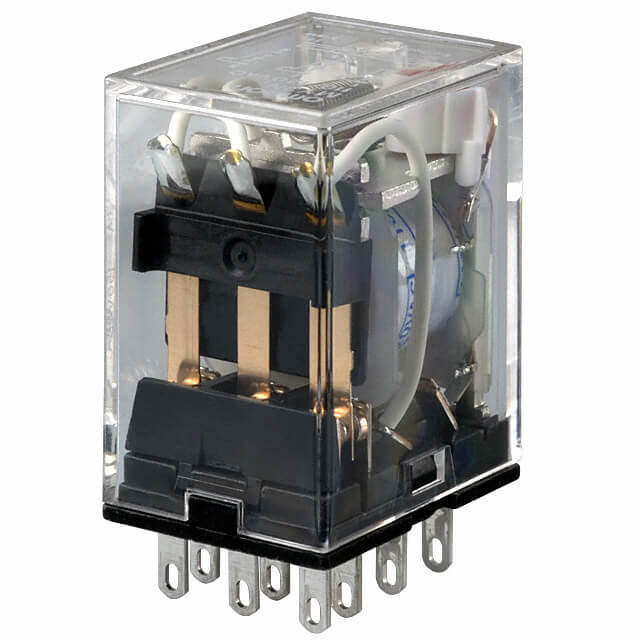

رله Omron MY3N

معرفی رله Omron MY3N



رله Omron MY3N یک رله الکترومکانیکی صنعتی از سری MY اومرون است که دارای 3 کنتاکت تبدیلی (3PDT یا 3 Form C) بوده و برای مدارهای فرمان، اتوماسیون صنعتی، PLC، تابلو برق، سیستم‌های حفاظتی و کنترل تجهیزات صنعتی طراحی شده است. این رله با طراحی پلاگینی 11 پین، نشانگر LED و عمر مکانیکی بالا، یکی از پرکاربردترین رله‌های صنعتی در بازار محسوب می‌شود.



⸻



مشخصات فنی

مشخصه	مقدار
نوع رله	الکترومکانیکی (Miniature Power Relay)
تعداد کنتاکت	3 کنتاکت تبدیلی (3PDT)
تعداد پایه	11 پین
جریان نامی کنتاکت	5 آمپر
ولتاژ سوئیچینگ AC	تا 250VAC
ولتاژ سوئیچینگ DC	تا 30VDC الی 125VDC (بسته به مدل)
توان سوئیچینگ	1250VA AC
نوع نصب	سوکتی (Plug-in)
جنس کنتاکت	نقره (Ag)
نشانگر وضعیت	LED
نشانگر مکانیکی	دارد
نوع بدنه	شفاف (Transparent Cover)
مقاومت عایقی	حداقل 1000MΩ
استقامت عایقی	2000VAC
دمای کاری	55- تا 60+ درجه سانتی‌گراد
رطوبت کاری	5 تا 85 درصد
وزن	حدود 35 گرم





⸻



ولتاژهای بوبین



رله MY3N در ولتاژهای مختلف AC و DC تولید می‌شود:



مدل‌های DC

• 6VDC

• 12VDC

• 24VDC

• 48VDC

• 100VDC

• 110VDC



مدل‌های AC

• 6VAC

• 12VAC

• 24VAC

• 48VAC

• 100VAC

• 110VAC

• 220VAC

• 240VAC







⸻



آرایش کنتاکت‌ها



رله MY3N دارای سه مجموعه کنتاکت مستقل است:

• COM1 – NC1 – NO1

• COM2 – NC2 – NO2

• COM3 – NC3 – NO3



در حالت عادی (بدون تغذیه بوبین)، پایه‌های COM به NC متصل هستند. با اعمال ولتاژ نامی به بوبین، اتصال از NC به NO تغییر می‌کند.



⸻



طول عمر



طول عمر مکانیکی

• حداقل 50 میلیون بار عملکرد



طول عمر الکتریکی

• حداقل 500 هزار بار عملکرد در بار نامی







⸻



ویژگی‌ها

• سه کنتاکت تبدیلی مستقل (3PDT)

• دارای LED نمایش وضعیت

• دارای نشانگر مکانیکی عملکرد

• قابلیت نصب روی سوکت PY11 و PYF11A

• تعویض آسان بدون سیم‌کشی مجدد

• مناسب برای کار مداوم در محیط‌های صنعتی

• مقاومت بالا در برابر لرزش و ضربه

• بدنه شفاف برای مشاهده وضعیت کنتاکت‌ها

• سازگار با PLC و سیستم‌های اتوماسیون







⸻



کاربردها

• تابلوهای فرمان صنعتی

• کنترل موتور و کنتاکتور

• سیستم‌های PLC

• تجهیزات اتوماسیون صنعتی

• ماشین‌آلات تولیدی

• تجهیزات HVAC

• سیستم‌های اعلام هشدار

• خطوط مونتاژ و بسته‌بندی

• مدارهای اینترلاک و حفاظت



⸻



مزایا



✔ کیفیت ساخت ژاپنی اومرون

✔ عمر کاری بسیار بالا

✔ نصب سریع روی سوکت 11 پین

✔ قابلیت اطمینان صنعتی

✔ دارای LED و نشانگر مکانیکی

✔ تنوع ولتاژ بوبین AC و DC

✔ مناسب برای مدارهای فرمان و کنترل



⸻



جمع‌بندی



رله Omron MY3N یک رله صنعتی 11 پایه با سه کنتاکت تبدیلی (3PDT) و جریان نامی 5 آمپر است که برای کاربردهای کنترلی و اتوماسیون صنعتی طراحی شده است. وجود LED، نشانگر مکانیکی، عمر طولانی و قابلیت نصب روی سوکت استاندارد، این رله را به یکی از محبوب‌ترین رله‌های فرمان در تابلوهای برق و سیستم‌های کنترل صنعتی تبدیل کرده است.
