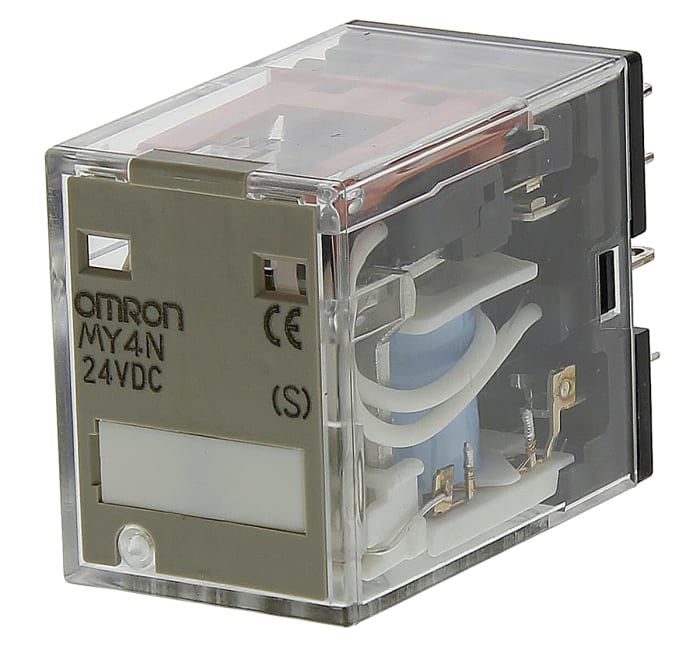

رله Omron MY4N

معرفی رله Omron MY4N



رله Omron MY4N یک رله الکترومکانیکی صنعتی از سری MY شرکت اومرون است که دارای 4 کنتاکت تبدیلی (4PDT یا 4 Form C) بوده و برای مدارهای فرمان، PLC، اتوماسیون صنعتی، تجهیزات کنترلی و تابلوهای برق طراحی شده است. این رله با طراحی پلاگینی 14 پین، نشانگر LED، بدنه شفاف و قابلیت نصب روی سوکت استاندارد، یکی از پرکاربردترین رله‌های فرمان صنعتی محسوب می‌شود.



⸻



مشخصات فنی رله Omron MY4N

مشخصه	مقدار
نوع رله	الکترومکانیکی (Miniature Power Relay)
تعداد کنتاکت	4 کنتاکت تبدیلی (4PDT)
تعداد پایه	14 پین
جریان نامی کنتاکت	5 آمپر (در سری MY4)، برخی مدل‌ها تا 6 آمپر
ولتاژ سوئیچینگ AC	تا 250VAC
ولتاژ سوئیچینگ DC	تا 125VDC
حداکثر توان سوئیچینگ AC	750VA تا 1250VA
حداکثر توان سوئیچینگ DC	تا 375W
زمان عملکرد	حداکثر 20ms
زمان آزادسازی	حداکثر 20ms
مقاومت عایقی	حداقل 100MΩ
استقامت عایقی	2000VAC
دمای کاری	°C60+ تا °C55-
رطوبت کاری	5 تا 85 درصد
وزن تقریبی	35 گرم
نوع نصب	سوکتی (Plug-in)
نشانگر وضعیت	LED
نشانگر مکانیکی	دارد





⸻



ولتاژهای بوبین



مدل‌های DC

• 6VDC

• 12VDC

• 24VDC

• 48VDC

• 100VDC

• 110VDC



مدل‌های AC

• 6VAC

• 12VAC

• 24VAC

• 48VAC

• 100VAC

• 110VAC

• 200VAC

• 220VAC

• 240VAC







⸻



آرایش کنتاکت‌ها



رله MY4N دارای چهار مجموعه کنتاکت مستقل است:

• COM1 – NC1 – NO1

• COM2 – NC2 – NO2

• COM3 – NC3 – NO3

• COM4 – NC4 – NO4



در حالت عادی، پایه COM به NC متصل است. پس از اعمال ولتاژ به بوبین، اتصال از NC به NO تغییر می‌کند.



⸻



ویژگی‌های کلیدی

• چهار کنتاکت تبدیلی مستقل (4PDT)

• دارای LED نمایش وضعیت عملکرد

• دارای نشانگر مکانیکی عملکرد رله

• بدنه شفاف جهت مشاهده وضعیت کنتاکت‌ها

• نصب آسان روی سوکت 14 پین

• قابلیت تعویض سریع بدون سیم‌کشی مجدد

• مقاومت بالا در برابر لرزش و شوک

• سازگار با PLC و سیستم‌های اتوماسیون صنعتی

• قابلیت استفاده در مدارهای AC و DC

• کنتاکت‌های آبکاری شده با طلا و نقره برای افزایش طول عمر







⸻



طول عمر



طول عمر مکانیکی

• حداقل 50 میلیون بار عملکرد



طول عمر الکتریکی

• حداقل 200 هزار بار عملکرد در بار نامی







⸻



سوکت‌های سازگار



رله MY4N با سوکت‌های زیر قابل استفاده است:

• PY14

• PY14-Y1

• PYF14S

• PYF14T

• PYFZ-14

• PYFZ-14-E

• PY14QN

• PY14QN2







⸻



کاربردها

• تابلوهای برق صنعتی

• مدارهای فرمان موتور

• سیستم‌های PLC

• تجهیزات اتوماسیون صنعتی

• ماشین‌آلات بسته‌بندی

• خطوط تولید

• تجهیزات تهویه مطبوع (HVAC)

• سیستم‌های هشدار و حفاظت

• تجهیزات کنترل فرآیند

• مدارهای اینترلاک و ایمنی



⸻



مزایا



✔ چهار خروجی تبدیلی مستقل

✔ کیفیت ساخت صنعتی اومرون

✔ عمر مکانیکی بسیار بالا

✔ نصب آسان روی سوکت 14 پین

✔ دارای LED و نشانگر مکانیکی

✔ عملکرد پایدار در محیط‌های صنعتی

✔ تنوع گسترده ولتاژ بوبین AC و DC



⸻



جمع‌بندی



رله Omron MY4N یک رله صنعتی 14 پایه با 4 کنتاکت تبدیلی (4PDT) است که برای کاربردهای کنترلی، فرمان و اتوماسیون صنعتی طراحی شده است. این رله با جریان نامی 5 آمپر، طول عمر مکانیکی 50 میلیون سیکل، نشانگر LED و قابلیت نصب روی سوکت‌های استاندارد، یکی از محبوب‌ترین رله‌های فرمان در تابلوهای برق و سیستم‌های کنترل صنعتی به شمار می‌رود.
