رله Omron LY2N

معرفی رله Omron LY2N

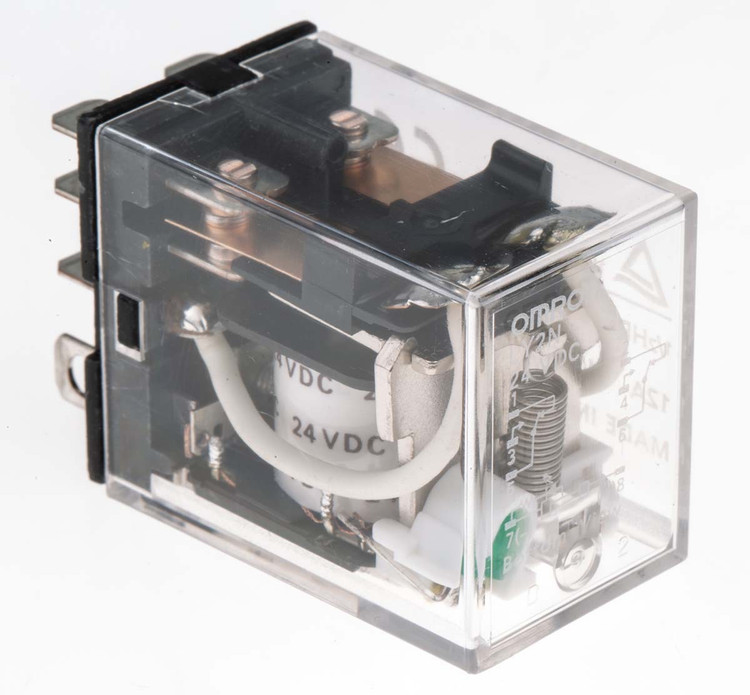

رله Omron LY2N یک رله قدرت (Power Relay) صنعتی از سری LY شرکت اومرون است که دارای 2 کنتاکت تبدیلی (DPDT) بوده و برای کاربردهای صنعتی سنگین، تابلوهای برق، کنترل موتورها، تجهیزات اتوماسیون، سیستم‌های HVAC و مدارهای فرمان طراحی شده است. این سری نسبت به MY از ابعاد بزرگ‌تر، ظرفیت جریان بالاتر و دوام بیشتر برخوردار است.



⸻



مشخصات فنی

مشخصه	مقدار
نوع رله	Power Relay
تعداد کنتاکت	2 کنتاکت تبدیلی (DPDT)
تعداد پایه	8 پین
جریان نامی کنتاکت	10 آمپر
ولتاژ نامی کنتاکت	250VAC / 24VDC
توان سوئیچینگ AC	تا 2500VA
توان سوئیچینگ DC	تا 240W
مقاومت عایقی	حداقل 1000MΩ
استقامت عایقی	2000VAC
زمان عملکرد	حدود 25ms
زمان آزادسازی	حدود 25ms
نوع نصب	سوکتی (Plug-in)
درجه حفاظت	قاب شفاف محافظ
نشانگر LED	در مدل‌های LY2N موجود است





⸻



ولتاژهای بوبین



مدل‌های DC

• 6VDC

• 12VDC

• 24VDC

• 48VDC

• 100VDC

• 110VDC



مدل‌های AC

• 6VAC

• 12VAC

• 24VAC

• 48VAC

• 100VAC

• 110VAC

• 120VAC

• 200VAC

• 220VAC

• 240VAC







⸻



آرایش کنتاکت‌ها



رله LY2N دارای دو مجموعه کنتاکت مستقل است:



کنتاکت اول

• COM1

• NC1

• NO1



کنتاکت دوم

• COM2

• NC2

• NO2



در حالت عادی، COM به NC متصل است و پس از تحریک بوبین، COM به NO متصل می‌شود.



⸻



ویژگی‌های کلیدی

• جریان‌دهی بالا تا 10 آمپر

• مجهز به Arc Barrier برای کاهش جرقه کنتاکت‌ها

• استقامت عایقی 2000VAC

• دارای مدل‌های مجهز به LED

• دارای مدل‌های مجهز به دیود محافظ و مدار RC

• عمر مکانیکی بسیار بالا

• مناسب برای بارهای القایی و موتوری

• سازگار با سوکت‌های سری PTF08A و PTF08E

• مناسب برای محیط‌های صنعتی سنگین







⸻



طول عمر



طول عمر مکانیکی

• بیش از 20 میلیون سیکل عملکرد



طول عمر الکتریکی

• حدود 500 هزار سیکل در بار نامی







⸻



سوکت‌های سازگار

• PTF08A-E

• PTF08E

• PT08QN

• PTF08A







⸻



کاربردها

• تابلوهای برق صنعتی

• کنترل کنتاکتورها

• مدارهای فرمان موتور

• سیستم‌های PLC

• تجهیزات تهویه مطبوع (HVAC)

• ماشین‌آلات صنعتی

• تجهیزات بسته‌بندی

• خطوط تولید

• سیستم‌های کنترل فرآیند

• مدارهای حفاظتی و اینترلاک



⸻



مزایا



✔ ظرفیت جریان بالاتر نسبت به سری MY

✔ عملکرد پایدار در بارهای سنگین

✔ طول عمر بالا

✔ دارای مدل‌های LED و دیود محافظ

✔ قابلیت نصب آسان روی سوکت

✔ مناسب برای کاربردهای صنعتی مداوم

✔ مقاومت بالا در برابر جرقه و سایش کنتاکت‌ها



⸻



تفاوت LY2N و MY2N

ویژگی	LY2N	MY2N
جریان کنتاکت	10A	5 تا 10A
ابعاد	بزرگ‌تر	کوچک‌تر
کاربرد	قدرت و صنعتی سنگین	فرمان و کنترل
دوام بارهای القایی	بیشتر	متوسط
سری سوکت	PTF08	PYF08

جمع‌بندی



رله Omron LY2N یک رله قدرت صنعتی 8 پایه با دو کنتاکت تبدیلی (DPDT) و جریان نامی 10 آمپر است که برای کنترل بارهای صنعتی، موتورها، کنتاکتورها و تجهیزات اتوماسیون طراحی شده است. وجود مانع جرقه (Arc Barrier)، استقامت عایقی بالا، عمر طولانی و تنوع ولتاژ بوبین، این رله را به یکی از پرکاربردترین رله‌های قدرت در صنایع برق و اتوماسیون تبدیل کرده است.
