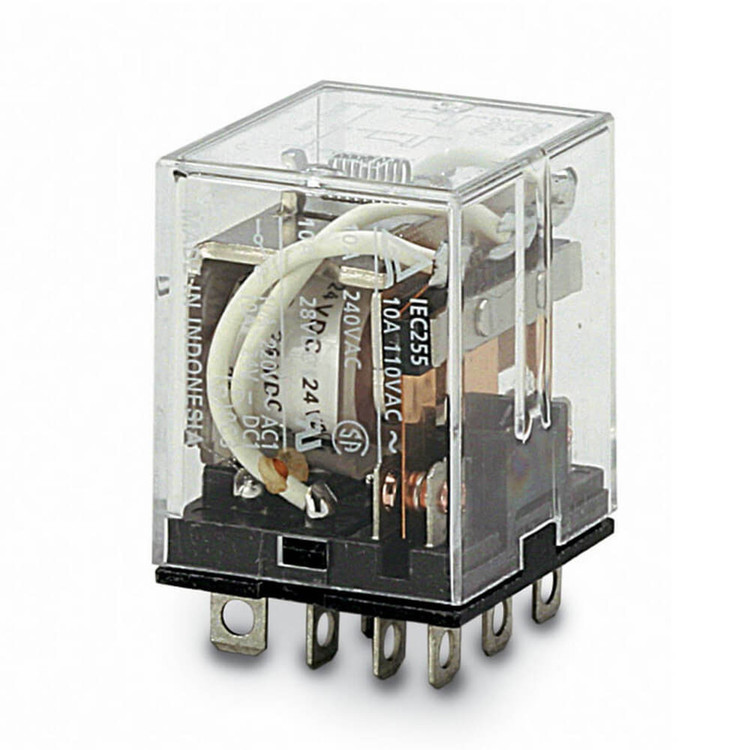

رله Omron LY3N

معرفی رله Omron LY3N



رله Omron LY3N یک رله قدرت صنعتی (Bi-power Relay) از سری LY شرکت اومرون است که دارای 3 کنتاکت تبدیلی (3PDT) بوده و برای کاربردهای صنعتی، تابلوهای برق، سیستم‌های اتوماسیون، کنترل موتورها، PLC و مدارهای فرمان طراحی شده است. این رله به دلیل ظرفیت جریان بالا، وجود Arc Barrier جهت کاهش جرقه کنتاکت‌ها و طول عمر زیاد، یکی از محبوب‌ترین رله‌های قدرت در صنایع محسوب می‌شود.



⸻



مشخصات فنی

مشخصه	مقدار
نوع رله	Bi-power Relay
تعداد کنتاکت	3 کنتاکت تبدیلی (3PDT)
تعداد پایه	11 پین
جریان نامی کنتاکت	10 آمپر
حداکثر ولتاژ کنتاکت AC	250VAC
حداکثر ولتاژ کنتاکت DC	125VDC
حداکثر جریان کنتاکت	10A AC / DC
توان سوئیچینگ AC	تا 2500VA
توان سوئیچینگ DC	تا 240W
مقاومت کنتاکت	حداکثر 50mΩ
زمان عملکرد	حداکثر 25ms
زمان آزادسازی	حداکثر 25ms
مقاومت عایقی	حداقل 100MΩ
استقامت عایقی	2000VAC
دمای کاری	25- تا 40+ درجه سانتی‌گراد
رطوبت مجاز	5 تا 85 درصد
وزن تقریبی	50 گرم
نوع نصب	سوکتی (Plug-in)





⸻



ولتاژهای بوبین



رله LY3N در ولتاژهای مختلف AC و DC تولید می‌شود:



مدل‌های DC

• 6VDC

• 12VDC

• 24VDC

• 48VDC

• 100VDC

• 110VDC



مدل‌های AC

• 6VAC

• 12VAC

• 24VAC

• 48VAC

• 100VAC

• 110VAC

• 120VAC

• 200VAC

• 220VAC

• 240VAC







⸻



آرایش کنتاکت‌ها



رله LY3N دارای سه مجموعه کنتاکت مستقل تبدیلی است:



کنتاکت اول

• COM1

• NC1

• NO1



کنتاکت دوم

• COM2

• NC2

• NO2



کنتاکت سوم

• COM3

• NC3

• NO3



در حالت عادی، پایه COM به NC متصل است. پس از اعمال ولتاژ به بوبین، اتصال از NC به NO تغییر می‌کند.



⸻



ویژگی‌های کلیدی

• سه کنتاکت تبدیلی مستقل (3PDT)

• ظرفیت جریان 10 آمپر

• مجهز به Arc Barrier جهت کاهش جرقه و افزایش طول عمر

• دارای LED نمایش وضعیت در مدل‌های LY3N

• امکان سفارش با دیود محافظ (LY3N-D2)

• قابلیت سفارش با مدار RC محافظ (مدل‌های AC)

• بدنه شفاف جهت مشاهده وضعیت کنتاکت‌ها

• مقاومت عایقی و استقامت الکتریکی بالا

• مناسب برای بارهای مقاومتی و القایی

• نصب آسان روی سوکت استاندارد 11 پین







⸻



طول عمر



طول عمر مکانیکی

• حداقل 50 میلیون بار عملکرد



طول عمر الکتریکی

• حدود 500 هزار بار عملکرد در بار نامی



برخی مدل‌های DC سری LY3N دارای عمر مکانیکی تا 100 میلیون سیکل هستند.



⸻



سوکت‌های سازگار

• PTF11A-E

• PT11

• PT11QN

• PT11-0







⸻



کاربردها

• تابلوهای برق صنعتی

• کنترل کنتاکتور

• مدارهای فرمان موتور

• سیستم‌های PLC

• ماشین‌آلات صنعتی

• خطوط تولید و مونتاژ

• تجهیزات تهویه مطبوع (HVAC)

• سیستم‌های حفاظتی و هشدار

• تجهیزات کنترل فرآیند

• مدارهای اینترلاک صنعتی



⸻



مزایا



✔ سه کنتاکت مستقل با ظرفیت 10 آمپر

✔ مناسب برای بارهای صنعتی سنگین

✔ عمر مکانیکی بسیار بالا

✔ مجهز به Arc Barrier برای کاهش جرقه

✔ دارای مدل‌های LED، دیود و RC محافظ

✔ نصب آسان روی سوکت 11 پین

✔ کیفیت و دوام صنعتی اومرون



⸻



تفاوت LY3N و MY3N

ویژگی	LY3N	MY3N
نوع رله	Power Relay	General Purpose Relay
تعداد کنتاکت	3PDT	3PDT
جریان کنتاکت	10A	5A
طول عمر در بارهای سنگین	بیشتر	کمتر
کاربرد	قدرت و صنعتی	فرمان و کنترل
سوکت	PTF11A	PY11A

جمع‌بندی



رله Omron LY3N یک رله قدرت صنعتی 11 پایه با 3 کنتاکت تبدیلی (3PDT) و جریان نامی 10 آمپر است که برای کنترل بارهای صنعتی، موتورها، کنتاکتورها و سیستم‌های اتوماسیون طراحی شده است. ظرفیت جریان بالا، وجود Arc Barrier، عمر طولانی، نشانگر LED و قابلیت نصب روی سوکت استاندارد، این رله را به یکی از پرکاربردترین رله‌های قدرت در صنایع برق و اتوماسیون تبدیل کرده است.
