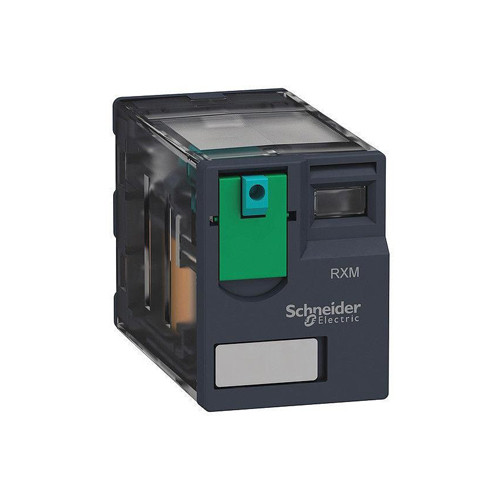

رله Schneider Electric RXM2AB2BD

رله اشنایدر الکتریک RXM2AB2BD



رله Schneider Electric RXM2AB2BD از سری Harmony RXM یک رله پلاگینی (Plug-in Relay) صنعتی با دو کنتاکت تبدیلی (DPDT) است که برای کاربردهای اتوماسیون صنعتی، تابلوهای برق، PLC، سیستم‌های کنترل و مدارهای فرمان طراحی شده است. این رله دارای بوبین 24 ولت DC، نشانگر LED وضعیت، دکمه تست قفل‌شونده و قابلیت نصب روی سوکت استاندارد است.



⸻



مشخصات فنی

مشخصه	مقدار
برند	Schneider Electric
سری	Harmony RXM
مدل	RXM2AB2BD
نوع رله	Miniature Plug-in Relay
تعداد کنتاکت	2 کنتاکت تبدیلی (DPDT / 2CO)
ولتاژ بوبین	24VDC
جریان نامی کنتاکت	12 آمپر
جریان دائم خروجی	10 آمپر
ولتاژ سوئیچینگ	حداکثر 250VAC
توان سوئیچینگ AC	3000VA
توان سوئیچینگ DC	336W
جنس کنتاکت	Silver Nickel (AgNi)
مصرف توان بوبین	0.9 وات
مقاومت بوبین	650 اهم
زمان عملکرد	20 میلی‌ثانیه
زمان آزادسازی	20 میلی‌ثانیه
استقامت ضربه‌ای عایق	4kV
مقاومت عایقی	بیش از 100MΩ
نوع اتصال	Plug-in روی سوکت
وزن	حدود 37 گرم





⸻



ویژگی‌های اصلی

• دارای دو کنتاکت تبدیلی (2CO / DPDT)

• بوبین 24 ولت DC

• مجهز به LED نمایش وضعیت عملکرد

• دارای دکمه تست دستی (Test Button)

• قابلیت قفل کردن دکمه تست

• نصب و تعویض سریع روی سوکت

• کنتاکت‌های نیکل-نقره با طول عمر بالا

• طراحی فشرده و مناسب تابلوهای برق

• سازگار با استانداردهای IEC، UL، CSA و CE

• مناسب برای کاربردهای صنعتی و اتوماسیون







⸻



مشخصات کنتاکت‌ها



کنتاکت‌های NO (باز)

• 12A در 250VAC

• 12A در 28VDC



کنتاکت‌های NC (بسته)

• 6A در 250VAC

• 6A در 28VDC



حداقل بار قابل سوئیچ

• 10mA در 17V

• 170mW







مشخصات بوبین

ویژگی	مقدار
ولتاژ نامی	24VDC
محدوده عملکرد	19.2 تا 26.4 ولت
توان مصرفی	0.9 وات
مقاومت بوبین	650Ω
ولتاژ رهاسازی	≥ 10% ولتاژ نامی





⸻



طول عمر



طول عمر مکانیکی

• 10 میلیون سیکل عملکرد



طول عمر الکتریکی

• 100 هزار سیکل در بار مقاومتی نامی







⸻



شرایط محیطی

مشخصه	مقدار
دمای کاری	40- تا 55+ درجه سانتی‌گراد
دمای نگهداری	40- تا 85+ درجه سانتی‌گراد
درجه حفاظت	IP40
مقاومت در برابر لرزش	5g
مقاومت در برابر ضربه	10g در حالت کار

سوکت‌های سازگار



این رله با سوکت‌های سری RXZE اشنایدر سازگار است، از جمله:

• RXZE2M114M

• RXZE2S111M

• RXZE2M114







⸻



کاربردها

• تابلوهای برق صنعتی

• سیستم‌های PLC

• اتوماسیون صنعتی

• کنترل موتور و کنتاکتور

• ماشین‌آلات صنعتی

• سیستم‌های HVAC

• تجهیزات بسته‌بندی

• خطوط تولید

• مدارهای فرمان و اینترلاک

• سیستم‌های هشدار و حفاظت







⸻



مزایا



✔ جریان کنتاکت بالا تا 12 آمپر

✔ مجهز به LED نمایش وضعیت

✔ دارای دکمه تست قفل‌شونده

✔ طول عمر مکانیکی 10 میلیون سیکل

✔ نصب سریع روی سوکت استاندارد

✔ کیفیت ساخت صنعتی Schneider Electric

✔ مناسب برای سیستم‌های PLC و اتوماسیون صنعتی



⸻



جمع‌بندی



رله RXM2AB2BD از سری Harmony شرکت Schneider Electric یک رله صنعتی پلاگینی با 2 کنتاکت تبدیلی (DPDT)، بوبین 24VDC و جریان نامی 12 آمپر است. وجود LED نمایش وضعیت، دکمه تست قفل‌شونده، طول عمر بالا و قابلیت نصب روی سوکت استاندارد، این محصول را به یکی از پرکاربردترین رله‌های فرمان و کنترل در تابلوهای برق و سیستم‌های اتوماسیون صنعتی تبدیل کرده است.
