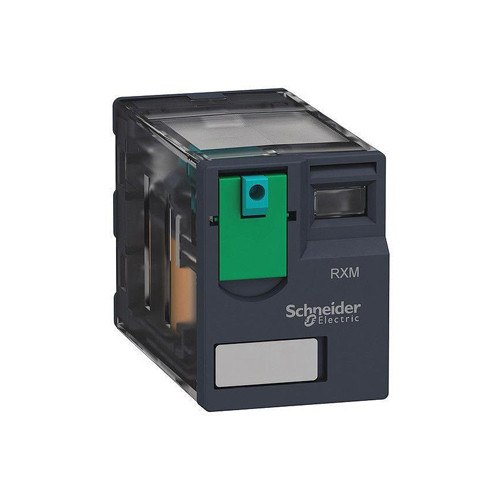

رله Schneider Electric RXM3AB2BD
معرفی رله اشنایدر RXM3AB2BD
رله RXM3AB2BD از سری Harmony RXM شرکت Schneider Electric است که برای کاربردهای صنعتی، اتوماسیون، تابلو برق، PLC و مدارهای فرمان طراحی شده است. این رله از نوع پلاگین (Plug-in) بوده و دارای 3 کنتاکت تبدیلی (3CO یا 3PDT) با جریان نامی 10 آمپر است. وجود LED نمایش وضعیت و شستی تست قفلشونده، عیبیابی و راهاندازی سیستم را آسانتر میکند.
⸻
مشخصات فنی رله Schneider RXM3AB2BD
|
مشخصه |
مقدار |
|
کد فنی |
RXM3AB2BD |
|
سری |
Harmony RXM |
|
نوع رله |
الکترومکانیکی پلاگین |
|
تعداد کنتاکت |
3 کنتاکت تبدیلی (3CO / 3PDT) |
|
ولتاژ بوبین |
24V DC |
|
جریان نامی کنتاکت |
10 آمپر |
|
ولتاژ سوئیچینگ AC |
تا 250V AC |
|
ولتاژ سوئیچینگ DC |
تا 28V DC |
|
توان سوئیچینگ حداکثر |
2500VA / 280W |
|
نوع کنتاکت |
AgNi (نقره-نیکل) |
|
نشانگر وضعیت |
LED داخلی |
|
شستی تست |
دارد (Lockable Test Button) |
|
توان مصرفی بوبین |
حدود 0.9 وات |
|
زمان عملکرد |
20 میلیثانیه |
|
زمان رها شدن |
20 میلیثانیه |
|
مقاومت بوبین |
حدود 650 اهم |
|
درجه حفاظت |
IP40 |
|
دمای کاری |
40- تا 55+ درجه سانتیگراد |
|
عمر مکانیکی |
10 میلیون سیکل |
|
عمر الکتریکی |
100 هزار سیکل |
|
وزن |
حدود 37 گرم |
|
نصب |
روی سوکت رله سری RXZE اشنایدر |
ویژگیهای اصلی
• بوبین 24 ولت DC با مصرف انرژی پایین
• سه کنتاکت تبدیلی مستقل (3PDT)
• LED داخلی جهت نمایش وضعیت تحریک رله
• دارای شستی تست دستی قفلشونده
• قابلیت تعویض سریع بدون نیاز به سیمکشی مجدد
• طول عمر مکانیکی و الکتریکی بالا
• مناسب برای سیستمهای PLC، تابلوهای کنترل و اتوماسیون صنعتی
• سازگار با سوکتهای سری RXZE اشنایدر الکتریک
• دارای استانداردهای CE، UL، CSA و IEC
⸻
کاربردهای رله RXM3AB2BD
• تابلوهای فرمان و کنترل صنعتی
• سیستمهای اتوماسیون کارخانه
• کنترل تجهیزات توسط PLC
• مدارهای اینترلاک و فرمان
• تجهیزات HVAC
• ماشینآلات صنعتی
• سیستمهای مانیتورینگ و حفاظت
⸻
مزایای استفاده از RXM3AB2BD
رله RXM3AB2BD به دلیل کیفیت ساخت بالای اشنایدر، قابلیت اطمینان زیاد، عمر طولانی و وجود LED و شستی تست، یکی از پرکاربردترین رلههای صنعتی در تابلوهای برق و سیستمهای اتوماسیون محسوب میشود. این رله امکان سوئیچینگ بارهای AC و DC را فراهم کرده و بهواسطه طراحی پلاگین، تعمیر و نگهداری تجهیزات را سادهتر میکند.
