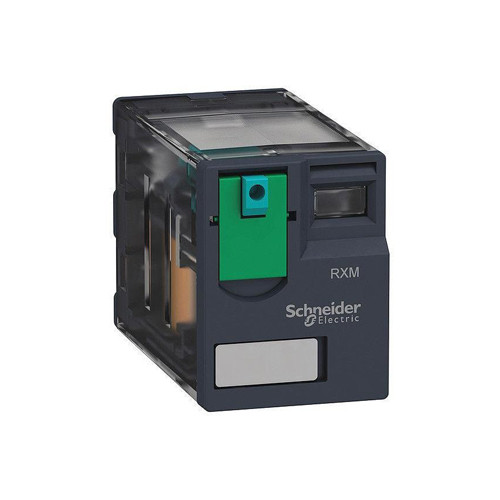

رله Schneider Electric RXM2AB2P7

معرفی رله اشنایدر RXM2AB2P7



رله RXM2AB2P7 از سری Harmony RXM شرکت Schneider Electric است. این رله یک رله مینیاتوری پلاگین (Plug-in Relay) با 2 کنتاکت تبدیلی (DPDT / 2CO) و بوبین 230 ولت AC می‌باشد که برای استفاده در تابلوهای برق، مدارهای فرمان، اتوماسیون صنعتی، PLC و سیستم‌های HVAC طراحی شده است. این مدل دارای LED نمایش وضعیت، نشانگر مکانیکی عملکرد و شستی تست دستی است.



⸻



مشخصات فنی RXM2AB2P7

مشخصه	مقدار
کد فنی	RXM2AB2P7
سری	Harmony RXM
نوع رله	الکترومکانیکی پلاگین
تعداد کنتاکت	2CO (DPDT)
ولتاژ بوبین	230VAC
فرکانس کاری	50/60Hz
جریان نامی کنتاکت	10 آمپر
ولتاژ سوئیچینگ	250VAC / 28VDC
توان سوئیچینگ حداکثر	2500VA / 280W
جنس کنتاکت	AgNi (نقره-نیکل)
توان مصرفی بوبین	حدود 1.2VA
زمان عملکرد	20ms
زمان آزاد شدن	20ms
حداقل ولتاژ عملکرد	184VAC
حداقل ولتاژ آزاد شدن	34.5VAC
مقاومت کنتاکت	100mΩ
درجه حفاظت	IP40
دمای کاری	40- تا 55+ درجه سانتی‌گراد
ابعاد	40 × 27 × 21 میلی‌متر
وزن	حدود 34 گرم
نوع نصب	روی سوکت RXZE



⸻



ویژگی‌های اصلی

• بوبین 230 ولت AC

• دو کنتاکت تبدیلی (DPDT)

• LED سبز نمایش وضعیت رله

• نشانگر مکانیکی وضعیت کنتاکت‌ها

• شستی تست دستی (Test Button)

• قابلیت نصب و تعویض سریع روی سوکت

• ابعاد فشرده و مناسب تابلوهای برق

• طول عمر مکانیکی بالا

• مناسب برای کاربردهای صنعتی و ساختمانی

• دارای استانداردهای CE، UL و CSA



⸻



کاربردهای رله RXM2AB2P7

• تابلوهای فرمان و کنترل

• سیستم‌های PLC

• اتوماسیون صنعتی

• کنترل روشنایی

• سیستم‌های HVAC

• کنترل کنتاکتورها و تجهیزات جانبی

• تجهیزات ساختمانی و تاسیساتی

• ماشین‌آلات صنعتی



⸻



مزایای استفاده از RXM2AB2P7



رله RXM2AB2P7 به دلیل بهره‌گیری از بوبین 230 ولت AC، برای مدارهایی که مستقیماً از برق شهر تغذیه می‌شوند بسیار مناسب است. وجود LED نمایش وضعیت و شستی تست باعث سهولت در راه‌اندازی، عیب‌یابی و نگهداری سیستم می‌شود. همچنین طراحی پلاگین این رله امکان تعویض سریع بدون تغییر سیم‌کشی را فراهم می‌کند.
