رله Schneider Electric RXM3AB2P7

رله اشنایدر RXM3AB2P7

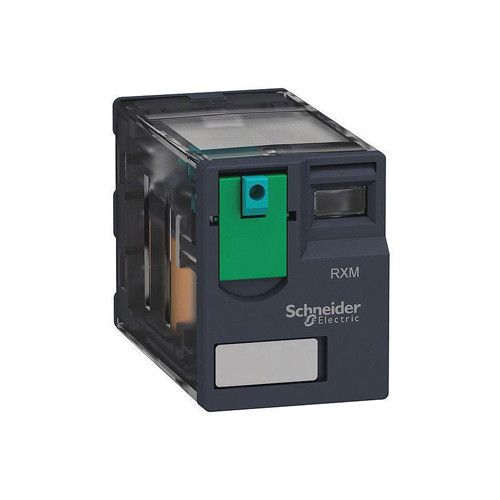

رله RXM3AB2P7 از سری Harmony RXM شرکت Schneider Electric است. این رله از نوع الکترومکانیکی پلاگین (Plug-in Relay) بوده و دارای 3 کنتاکت تبدیلی (3CO یا 3PDT) با بوبین 230 ولت AC است. وجود LED نمایش وضعیت، نشانگر مکانیکی عملکرد و شستی تست قفل‌شونده باعث شده این مدل یکی از پرکاربردترین رله‌های صنعتی برای تابلو برق، PLC و سیستم‌های اتوماسیون باشد.



⸻



مشخصات فنی RXM3AB2P7

مشخصه	مقدار
کد فنی	RXM3AB2P7
سری	Harmony RXM
نوع رله	الکترومکانیکی پلاگین
تعداد کنتاکت	3CO (3PDT)
ولتاژ بوبین	230VAC
فرکانس کاری	50/60Hz
جریان نامی کنتاکت	10 آمپر
جریان خروجی پیوسته	6.7 آمپر
ولتاژ سوئیچینگ	250VAC / 28VDC
حداکثر توان سوئیچینگ	2500VA / 280W
جنس کنتاکت	AgNi (نقره-نیکل)
مقاومت بوبین	15kΩ
توان مصرفی بوبین	حدود 1.2VA
زمان عملکرد	20ms
زمان آزاد شدن	20ms
حداقل ولتاژ عملکرد	184VAC
حداقل ولتاژ آزاد شدن	34.5VAC
درجه حفاظت	IP40
دمای کاری	40- تا 55+ درجه سانتی‌گراد
عمر مکانیکی	10 میلیون سیکل
عمر الکتریکی	100 هزار سیکل
وزن	حدود 37 گرم
نوع نصب	نصب روی سوکت RXZE
استانداردها	CE، UL، CSA، IEC





⸻



ویژگی‌های اصلی

• بوبین 230 ولت AC مناسب تغذیه مستقیم از برق شهر

• سه کنتاکت تبدیلی مستقل (3PDT)

• جریان نامی 10 آمپر

• LED سبز نمایش وضعیت تحریک رله

• نشانگر مکانیکی وضعیت کنتاکت‌ها

• شستی تست دستی قفل‌شونده (Lockable Test Button)

• نصب و تعویض سریع روی سوکت‌های سری RXZE

• طول عمر مکانیکی و الکتریکی بالا

• مناسب برای محیط‌های صنعتی و تابلوهای کنترل



⸻



کاربردهای RXM3AB2P7

• تابلوهای فرمان و کنترل صنعتی

• سیستم‌های PLC و DCS

• اتوماسیون خطوط تولید

• کنترل روشنایی صنعتی

• تجهیزات HVAC

• کنترل کنتاکتورها و موتورهای کمکی

• ماشین‌آلات صنعتی

• سیستم‌های مانیتورینگ و حفاظت



⸻



مزایای استفاده از RXM3AB2P7



رله RXM3AB2P7 با بوبین 230 ولت AC نیاز به منبع تغذیه DC مجزا را حذف می‌کند و به‌صورت مستقیم از برق شهر تغذیه می‌شود. وجود LED، نشانگر مکانیکی و شستی تست، عملیات راه‌اندازی، تست و عیب‌یابی را ساده کرده و طراحی پلاگین آن امکان تعویض سریع رله بدون تغییر در سیم‌کشی را فراهم می‌کند.
