رله SSR فوتک Fotek SSR-25DA



رله SSR فوتک SSR-25DA

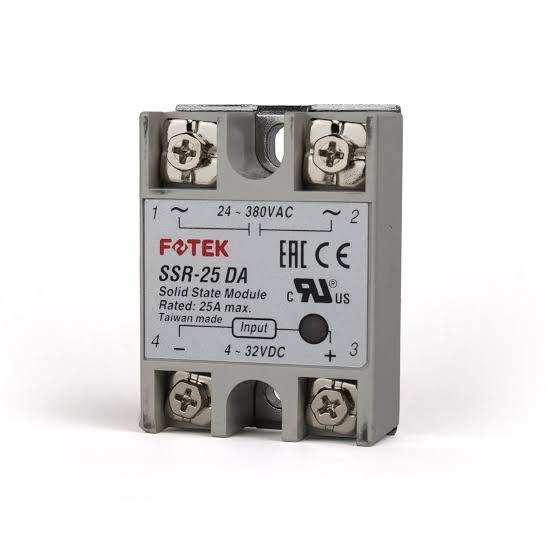

رله SSR-25DA محصول شرکت FOTEK یک رله حالت جامد (Solid State Relay) برای کنترل بارهای AC توسط سیگنال DC است. این رله به دلیل سرعت سوئیچینگ بالا، طول عمر زیاد، عدم وجود جرقه و صدای مکانیکی، در سیستم‌های اتوماسیون صنعتی، کنترل دما، دستگاه‌های بسته‌بندی، المنت‌های حرارتی و PLC کاربرد گسترده‌ای دارد.



⸻



مشخصات فنی SSR-25DA

مشخصه	مقدار
مدل	SSR-25DA
برند	FOTEK
نوع رله	Solid State Relay (SSR)
نوع ورودی	DC
نوع خروجی	AC
ولتاژ فرمان ورودی	3 تا 32VDC
جریان ورودی	3 تا 25mA
ولتاژ بار خروجی	24 تا 380VAC
جریان نامی خروجی	25 آمپر
نوع سوئیچینگ	Zero Cross
زمان وصل	≤10ms
زمان قطع	≤10ms
جریان نشتی در حالت OFF	≤2mA
افت ولتاژ خروجی	≤1.6V
استقامت عایقی	بیش از 2.5kV
مقاومت عایقی	بیش از 50MΩ / 500VDC
نشانگر وضعیت	LED
روش نصب	پیچ روی هیت‌سینک یا پنل
ابعاد تقریبی	58 × 45 × 23 میلی‌متر
وزن	حدود 100 گرم





⸻



ویژگی‌های اصلی

• کنترل بار AC با سیگنال DC

• بدون کنتاکت مکانیکی و بدون جرقه

• عمر کاری بسیار بالا

• عملکرد بی‌صدا

• دارای مدار Zero Cross برای کاهش نویز الکتریکی

• ایزولاسیون اپتوکوپلری بین ورودی و خروجی

• مناسب برای PLC، آردوینو و میکروکنترلرها

• دارای LED نمایش وضعیت عملکرد

• مقاومت بالا در برابر شوک و لرزش صنعتی







⸻



کاربردهای SSR-25DA

• کنترل المنت و هیترهای صنعتی

• دستگاه‌های تزریق پلاستیک

• ماشین‌آلات بسته‌بندی

• کنترل دمای کوره و خشک‌کن

• سیستم‌های HVAC

• کنترل روشنایی صنعتی

• تجهیزات اتوماسیون و PLC

• دستگاه‌های CNC و صنعتی







⸻



نکات نصب

• برای بارهای بالاتر از حدود 10 آمپر استفاده از هیت‌سینک مناسب توصیه می‌شود.

• در جریان‌های نزدیک به 25 آمپر، استفاده از خمیر سیلیکون حرارتی و تهویه مناسب ضروری است.

• این مدل برای ورودی DC و خروجی AC طراحی شده است؛ برای بارهای DC باید از مدل‌های سری DD استفاده شود.

• به دلیل وجود جریان نشتی جزئی در خروجی، ممکن است برخی بارهای بسیار کم‌مصرف در حالت OFF خاموشی کامل نداشته باشند.
