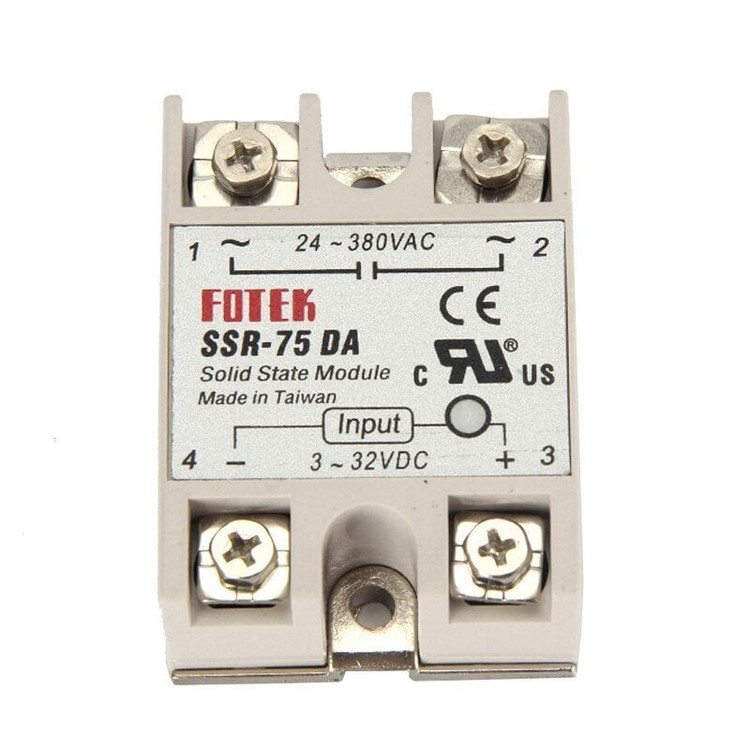

رله SSR فوتک Fotek SSR-75DA
رله SSR فوتک SSR-75DA
رله SSR-75DA از برند FOTEK یک رله حالت جامد (Solid State Relay) تکفاز با ورودی DC و خروجی AC است که برای کنترل بارهای AC با جریان بالا طراحی شده است. این مدل با جریان نامی 75 آمپر، گزینهای مناسب برای کنترل هیترها، المنتهای صنعتی، کورهها، دستگاههای تزریق پلاستیک، تجهیزات اتوماسیون و سیستمهای کنترل دما محسوب میشود.
⸻
مشخصات فنی SSR-75DA
|
مشخصه |
مقدار |
|
مدل |
SSR-75DA |
|
برند |
FOTEK |
|
نوع رله |
Solid State Relay (SSR) |
|
نوع ورودی |
DC |
|
نوع خروجی |
AC |
|
ولتاژ فرمان ورودی |
3 تا 32VDC |
|
جریان تحریک |
7.5mA در 12VDC |
|
ولتاژ بار خروجی |
24 تا 380VAC |
|
جریان نامی خروجی |
75 آمپر |
|
نوع سوئیچینگ |
Zero Cross Trigger |
|
زمان وصل |
کمتر از 10ms |
|
زمان قطع |
کمتر از 10ms |
|
جریان نشتی خروجی |
حداکثر 6mA |
|
افت ولتاژ خروجی |
حدود 1.6V |
|
استقامت عایقی |
بیش از 2.5kVAC |
|
مقاومت عایقی |
بیش از 50MΩ / 500VDC |
|
جریان هجومی (Surge Current) |
تا 820A |
|
دمای کاری |
20- تا 80+ درجه سانتیگراد |
|
جنس بدنه |
ABS مقاوم در برابر شعله |
|
وزن |
حدود 125 گرم |
|
نصب |
روی هیتسینک یا پنل |
⸻
ویژگیهای اصلی
• ورودی فرمان 3 تا 32 ولت DC
• خروجی 24 تا 380 ولت AC
• جریان نامی 75 آمپر
• سوئیچینگ در نقطه صفر (Zero Cross)
• بدون جرقه و بدون استهلاک مکانیکی
• سرعت سوئیچینگ بالا
• ایزولاسیون اپتیکی بین ورودی و خروجی
• مقاومت بالا در برابر نویز و شوک الکتریکی
• طول عمر بسیار بیشتر نسبت به رلههای مکانیکی
• مناسب برای کارکردهای با تعداد قطع و وصل بالا
⸻
کاربردهای SSR-75DA
• کنترل المنتهای صنعتی
• کورههای برقی و خشککنها
• دستگاههای تزریق پلاستیک
• تجهیزات بستهبندی
• سیستمهای کنترل دما
• تابلوهای برق و اتوماسیون صنعتی
• PLC و کنترلرهای صنعتی
• کنترل روشنایی و بارهای مقاومتی AC
⸻
نکات مهم نصب
• استفاده از هیتسینک مناسب الزامی است، بهخصوص در جریانهای بالاتر از 20 آمپر.
• برای بهرهبرداری مداوم در بارهای نزدیک به 75 آمپر، استفاده از فن خنککننده توصیه میشود.
• این مدل برای ورودی DC و خروجی AC طراحی شده است.
• به دلیل وجود جریان نشتی طبیعی SSR، ممکن است در برخی بارهای کممصرف ولتاژ جزئی در حالت خاموش مشاهده شود.
• برای بارهای موتوری و سلفی بهتر است SSR با ضریب اطمینان بالاتر انتخاب شود.
