رله SSR فوتک Fotek SSR-40DA

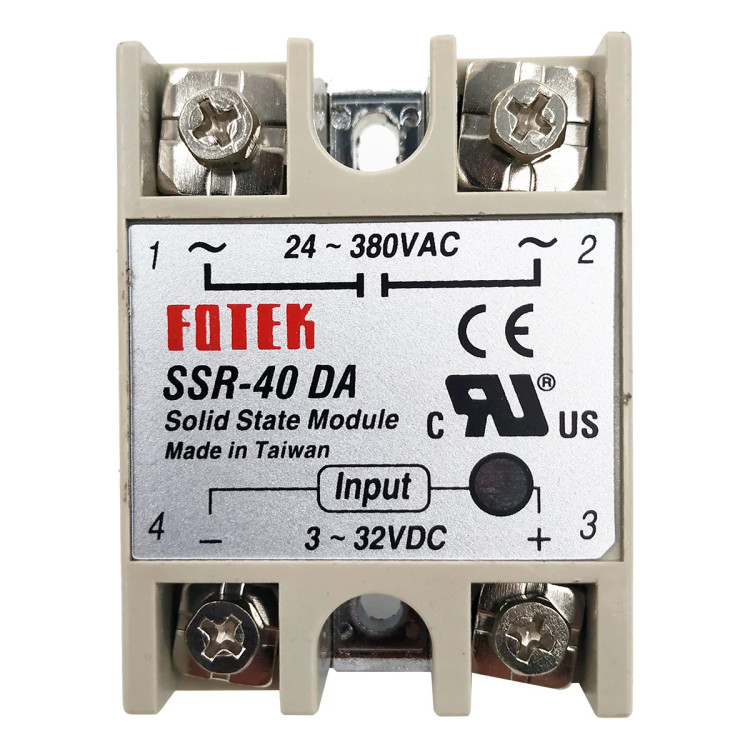

رله SSR فوتک SSR-40DA
رله SSR-40DA از برند FOTEK یک رله حالت جامد (Solid State Relay) با ورودی DC و خروجی AC است که برای کنترل بارهای AC توسط PLC، میکروکنترلر، کنترلر دما و سیستمهای اتوماسیون صنعتی استفاده میشود. این رله با جریان نامی 40 آمپر، گزینهای مناسب برای کنترل المنتهای حرارتی، هیترها، کورهها و تجهیزات صنعتی است.
⸻
مشخصات فنی SSR-40DA
|
مشخصه |
مقدار |
|
مدل |
SSR-40DA |
|
برند |
FOTEK |
|
نوع رله |
Solid State Relay (SSR) |
|
نوع ورودی |
DC |
|
نوع خروجی |
AC |
|
ولتاژ فرمان ورودی |
3 تا 32VDC |
|
جریان بار خروجی |
40 آمپر |
|
ولتاژ بار خروجی |
24 تا 380VAC |
|
نوع سوئیچینگ |
Zero Cross Trigger |
|
زمان وصل |
≤10ms |
|
زمان قطع |
≤10ms |
|
جریان نشتی خروجی |
≤5mA |
|
افت ولتاژ در حالت روشن |
حدود 1.6V |
|
ولتاژ عایقی |
بیش از 2.5kVAC |
|
مقاومت عایقی |
بیش از 50MΩ |
|
نشانگر وضعیت |
LED |
|
دمای کاری |
30- تا 80+ درجه سانتیگراد |
|
ابعاد تقریبی |
62 × 45 × 23.5 میلیمتر |
|
وزن |
حدود 100 گرم |
|
نصب |
پیچ روی پنل یا هیتسینک |
⸻
ویژگیهای اصلی
• ورودی فرمان 3 تا 32 ولت DC
• خروجی 24 تا 380 ولت AC
• جریان نامی 40 آمپر
• سوئیچینگ بدون جرقه و بدون صدا
• دارای مدار Zero Cross برای کاهش نویز الکتریکی
• ایزولاسیون اپتوکوپلری بین ورودی و خروجی
• طول عمر بسیار بیشتر نسبت به رلههای مکانیکی
• مقاوم در برابر لرزش و شوک
• مجهز به LED نمایش وضعیت عملکرد
• مناسب برای کارکردهای با تعداد قطع و وصل بالا
⸻
کاربردهای SSR-40DA
• کنترل المنت و هیتر صنعتی
• دستگاههای تزریق پلاستیک
• کورههای صنعتی
• خشککنهای صنعتی
• ماشینآلات بستهبندی
• سیستمهای کنترل دما
• تابلوهای اتوماسیون صنعتی
• PLC و کنترلرهای صنعتی
• کنترل روشنایی و بارهای AC
⸻
نکات مهم نصب
• برای بارهای بالاتر از 10 تا 15 آمپر استفاده از هیتسینک مناسب الزامی است.
• در جریانهای نزدیک به 40 آمپر باید از خمیر سیلیکون حرارتی و تهویه مناسب استفاده شود.
• این مدل فقط برای ورودی DC و خروجی AC طراحی شده است.
• برای بارهای موتوری و سلفی بهتر است ضریب اطمینان در انتخاب جریان رعایت شود و از SSR با ظرفیت بالاتر استفاده گردد.
• وجود جریان نشتی جزئی در خروجی SSR طبیعی است و در برخی بارهای کممصرف ممکن است ولتاژ اندکی در حالت خاموش مشاهده شود.
