رله TSR فوتک Fotek TSR-40DA

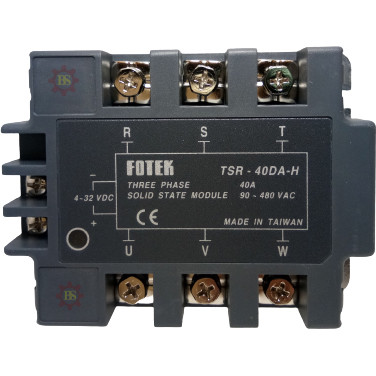

رله حالت جامد سه فاز فوتک TSR-40DA



رله TSR-40DA از برند FOTEK یک رله حالت جامد سه فاز (Three Phase Solid State Relay) با ورودی فرمان DC و خروجی AC است. این مدل برای کنترل بارهای سه فاز مانند هیترهای صنعتی، کوره‌ها، المنت‌ها، موتورهای سه فاز و تجهیزات اتوماسیون صنعتی طراحی شده و با حذف کنتاکت‌های مکانیکی، عملکردی سریع، بی‌صدا و با طول عمر بالا ارائه می‌دهد.



⸻



مشخصات فنی TSR-40DA

مشخصه	مقدار
مدل	TSR-40DA
برند	FOTEK
نوع رله	Solid State Relay سه فاز
نوع ورودی	DC
نوع خروجی	AC سه فاز
ولتاژ فرمان ورودی	4 تا 32VDC
جریان فرمان ورودی	10 تا 68mA
ولتاژ بار خروجی	24 تا 380VAC (سه فاز)
جریان نامی خروجی	40 آمپر
نوع سوئیچینگ	Zero Cross
زمان وصل	≤10ms
زمان قطع	≤10ms
جریان نشتی خروجی	≤2mA
افت ولتاژ در حالت روشن	≤1.5VAC
مقاومت عایقی	بیش از 100MΩ
استقامت دی‌الکتریک	تا 4kV
نشانگر وضعیت	LED
دمای کاری	20- تا 75+ درجه سانتی‌گراد
ابعاد تقریبی	105 × 74 × 33 میلی‌متر
نوع نصب	روی هیت‌سینک یا پنل





⸻



ویژگی‌های اصلی

• مناسب برای بارهای سه فاز AC

• ورودی فرمان 4 تا 32 ولت DC

• خروجی 24 تا 380 ولت AC سه فاز

• جریان نامی 40 آمپر

• سوئیچینگ در نقطه صفر (Zero Crossing)

• بدون جرقه و بدون صدای مکانیکی

• مجهز به LED نمایش وضعیت

• ایزولاسیون بالا بین ورودی و خروجی

• مقاومت بالا در برابر شوک و لرزش صنعتی

• طول عمر بسیار بیشتر نسبت به کنتاکتور و رله‌های مکانیکی







⸻



کاربردهای TSR-40DA

• کنترل هیترها و المنت‌های سه فاز

• کوره‌های صنعتی

• دستگاه‌های تزریق پلاستیک

• خطوط تولید و اتوماسیون صنعتی

• کنترل بارهای مقاومتی سه فاز

• سیستم‌های کنترل دما

• تجهیزات بسته‌بندی صنعتی

• کنترل موتورهای سه فاز سبک و متوسط







⸻



نکات مهم نصب

• استفاده از هیت‌سینک مناسب الزامی است.

• در بارهای نزدیک به 40 آمپر استفاده از فن خنک‌کننده توصیه می‌شود.

• برای بارهای سلفی (موتور، ترانس و …) بهتر است SSR با ظرفیت بالاتر انتخاب شود.

• دمای سطح SSR در حین کار نباید از حدود 70 درجه سانتی‌گراد فراتر رود.

• استفاده از خمیر سیلیکون حرارتی بین SSR و هیت‌سینک باعث بهبود انتقال حرارت می‌شود.
