رله TSR فوتک Fotek TSR-۷۵DA

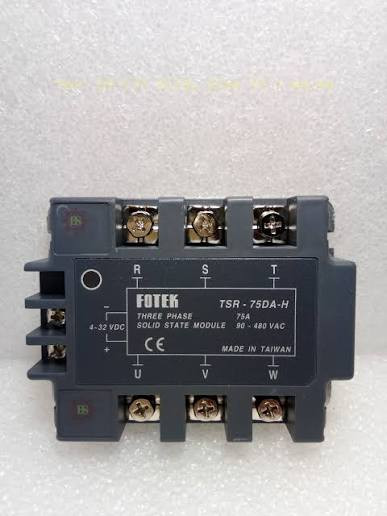

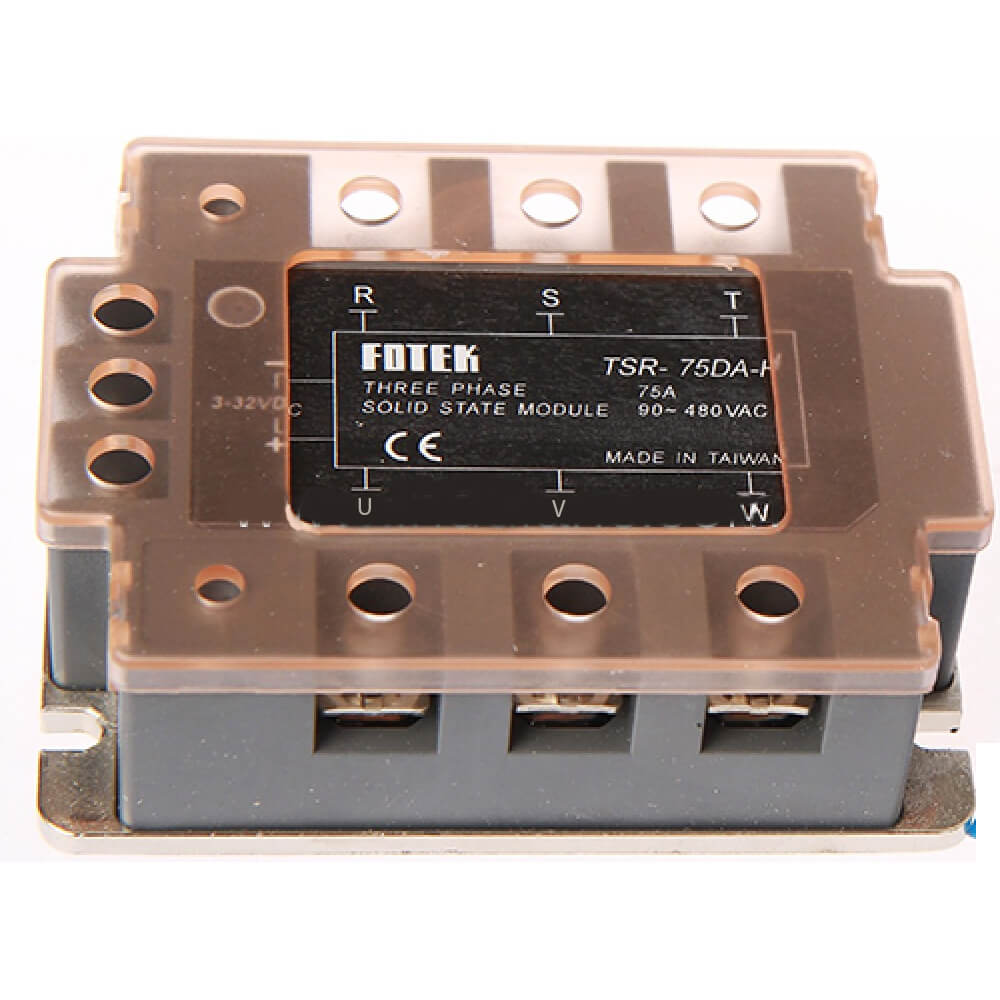

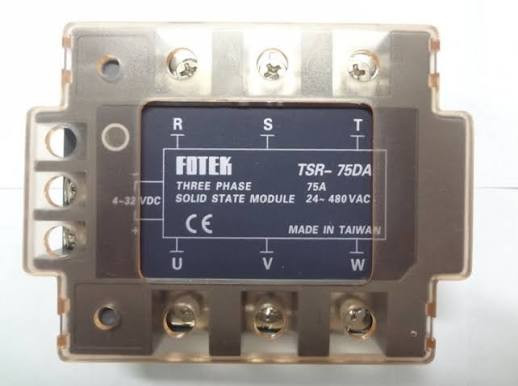

رله حالت جامد سه فاز فوتک TSR-75DA



رله TSR-75DA از برند FOTEK یک رله حالت جامد سه فاز (Three Phase Solid State Relay) با ورودی DC و خروجی AC است که برای کنترل بارهای سه فاز با جریان بالا طراحی شده است. این مدل با جریان نامی 75 آمپر برای هر فاز، گزینه‌ای ایده‌آل برای کنترل هیترهای صنعتی، کوره‌ها، خطوط تولید، دستگاه‌های تزریق پلاستیک و سایر تجهیزات اتوماسیون صنعتی محسوب می‌شود.



⸻



مشخصات فنی TSR-75DA

مشخصه	مقدار
مدل	TSR-75DA
برند	FOTEK
نوع رله	Solid State Relay سه فاز
نوع ورودی	DC
نوع خروجی	AC سه فاز
ولتاژ فرمان ورودی	4 تا 32VDC
ولتاژ روشن شدن	بیش از 3.6VDC
ولتاژ خاموش شدن	کمتر از 2.4VDC
جریان تحریک	حدود 7.5mA در 12VDC
ولتاژ بار خروجی	24 تا 380VAC
جریان نامی خروجی	75 آمپر
جریان هجومی (Surge Current)	820 آمپر
نوع سوئیچینگ	Zero Cross Switching
زمان پاسخ	کمتر از 20ms
جریان نشتی خروجی	حدود 12.5mA در 380VAC
ولتاژ عایقی	بیش از 2.5kVAC
مقاومت عایقی	بیش از 50MΩ در 500VDC
استقامت دی‌الکتریک	تا 4kV
دمای کاری	20- تا 80+ درجه سانتی‌گراد
وزن	حدود 390 گرم
نوع نصب	روی هیت‌سینک یا پنل





⸻



ویژگی‌های اصلی

• مناسب برای بارهای AC سه فاز

• جریان نامی 75 آمپر

• ورودی فرمان 4 تا 32 ولت DC

• سوئیچینگ در نقطه صفر (Zero Cross)

• عملکرد کاملاً بی‌صدا

• بدون جرقه و استهلاک مکانیکی

• ایزولاسیون اپتیکی بین ورودی و خروجی

• مقاومت بالا در برابر نویز و شوک الکتریکی

• قابلیت تحمل جریان هجومی تا 820 آمپر

• طول عمر بسیار بالا نسبت به کنتاکتورهای مکانیکی

• مناسب برای کنترل توسط PLC و کنترلرهای صنعتی







⸻



کاربردهای TSR-75DA

• کنترل هیترهای سه فاز صنعتی

• کوره‌های برقی و خشک‌کن‌ها

• دستگاه‌های تزریق پلاستیک

• خطوط تولید اتوماتیک

• تجهیزات بسته‌بندی صنعتی

• سیستم‌های کنترل دما

• تابلوهای برق صنعتی

• تجهیزات HVAC

• کنترل بارهای مقاومتی سه فاز







⸻



نکات مهم نصب

• استفاده از هیت‌سینک مناسب الزامی است.

• برای بارهای بالاتر از 50 آمپر استفاده از فن خنک‌کننده توصیه می‌شود.

• نصب خمیر سیلیکون حرارتی بین SSR و هیت‌سینک باعث افزایش انتقال حرارت می‌شود.

• این مدل برای بارهای مقاومتی (هیتر و المنت) عملکرد ایده‌آلی دارد.

• برای بارهای سلفی مانند موتورهای سه فاز بهتر است ظرفیت SSR با ضریب اطمینان بالاتر انتخاب شود.
