سوکت رله RXZ اشنایدر الکتریک با کنتاکت 2C/O و 4C/O

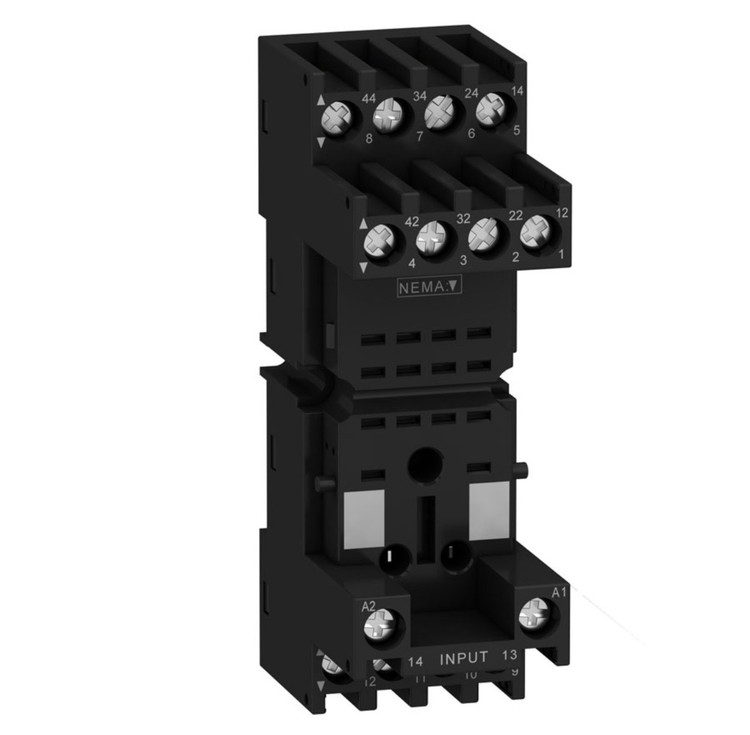

سوکت رله RXZE2M114M اشنایدر الکتریک (Schneider Electric)



RXZE2M114M یک سوکت رله 14 پین از سری Harmony RXZ شرکت Schneider Electric است که برای نصب و اتصال رله‌های پلاگینی سری RXM2 و RXM4 طراحی شده است. این سوکت با ترمینال‌های پیچی، امکان سیم‌بندی مطمئن، تعویض سریع رله و نصب آسان روی ریل DIN یا پنل را فراهم می‌کند و در تابلوهای برق صنعتی، سیستم‌های اتوماسیون، PLC و مدارهای فرمان کاربرد گسترده‌ای دارد.



ویژگی‌های اصلی

• مناسب برای رله‌های سری RXM2 و RXM4

• دارای 14 پایه (14 Pin)

• اتصال از طریق ترمینال پیچی (Screw Terminal)

• قابلیت نصب روی ریل DIN 35 میلی‌متری و پنل

• جریان حرارتی نامی 10 آمپر

• ولتاژ کاری تا 250 ولت AC

• طراحی فشرده با عرض 27 میلی‌متر

• درجه حفاظت IP20

• دارای استانداردهای CE، UL و CSA

• مناسب برای محیط‌های صنعتی و تابلوهای کنترل



⸻



مشخصات فنی

مشخصه	مقدار
مدل	RXZE2M114M
برند	Schneider Electric
سری	Harmony RXZ
نوع محصول	سوکت رله
تعداد پایه	14 پین
نوع ترمینال	پیچی (Screw Terminal)
جریان نامی	10 آمپر
ولتاژ کاری	کمتر از 250VAC
روش نصب	ریل DIN 35mm یا پنل
درجه حفاظت	IP20
عرض	27 میلی‌متر
وزن	56 گرم
گشتاور سفت کردن پیچ‌ها	کمتر از 1 نیوتن‌متر
دمای کاری	40- تا 55+ درجه سانتی‌گراد
دمای نگهداری	40- تا 85+ درجه سانتی‌گراد



⸻



سازگاری با رله‌ها



این سوکت برای نصب رله‌های زیر طراحی شده است:

• رله RXM2 (دو کنتاکت تبدیلی – DPDT)

• رله RXM4 (چهار کنتاکت تبدیلی – 4CO)



استفاده از این سوکت باعث می‌شود رله بدون نیاز به سیم‌بندی مجدد به‌راحتی تعویض یا سرویس شود.



⸻



کاربردها



سوکت RXZE2M114M در تجهیزات و صنایع مختلف مورد استفاده قرار می‌گیرد:

• تابلوهای برق صنعتی

• سیستم‌های اتوماسیون صنعتی

• کنترل موتور و پمپ

• مدارهای فرمان و کنترل

• سیستم‌های PLC

• تجهیزات مانیتورینگ و حفاظت

• ماشین‌آلات صنعتی و خطوط تولید



⸻



مزایا

• نصب و تعویض سریع رله

• کاهش زمان تعمیرات و نگهداری

• اتصالات مطمئن و مقاوم در برابر لرزش

• اشغال فضای کم در تابلو برق

• سازگار با استانداردهای بین‌المللی

• افزایش ایمنی و سهولت سیم‌کشی در مدارهای کنترل
